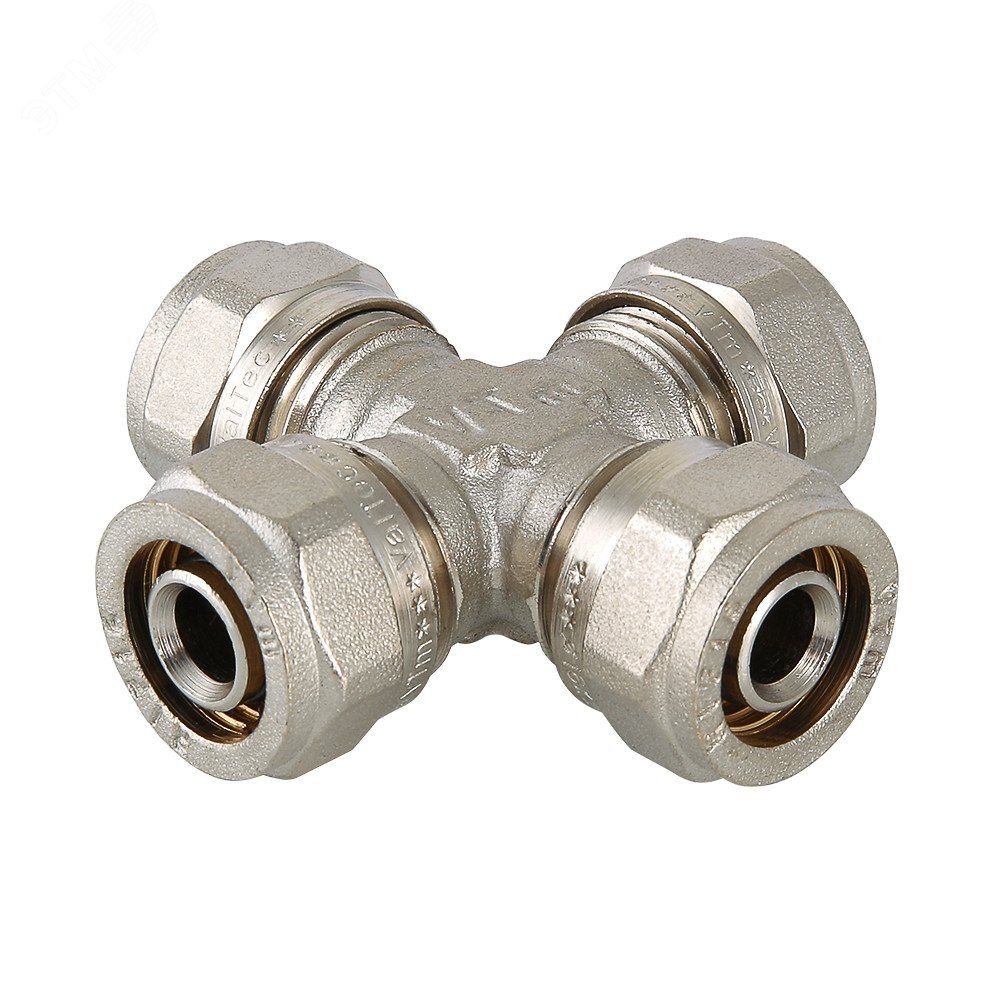

Крестовина обжимная 16 - VTm.341.N.161616 VALTEC IV3411600

Крестовина обжимная 16 мм от VALTEC (арт. iv3411600 / vtm.341.n.161616) - это фитинг для создания ответвлений в системах водоснабжения с использованием металлополимерных труб. Конструкция обеспечивает надёжное герметичное соединение без резьбы, за счёт обжимного кольца.

Назначение и область применения

Крестовина обжимная 16 мм предназначена для соединения четырёх металлополимерных (металлопластиковых) труб одного диаметра под углом 90°. Применяется в системах холодного и горячего водоснабжения, где требуется распределение потока воды в нескольких направлениях - например, на кухне, в ванной или при монтаже радиаторных контуров.

Технические характеристики

• Размер: 16 мм - внутренний диаметр труб, с которыми совместима крестовина;
• Тип соединения: обжимное - требует использование специального инструмента для обжима;
• Материал: латунь никелированная - устойчив к коррозии, долговечен, соответствует требованиям для контакта с питьевой водой;
• Материал обжимного кольца: латунь CW 617N - высокая прочность и пластичность для плотного обжима;
• Рабочее давление: до 10 бар - допустимый уровень давления при нормальной эксплуатации;
• Номинальное давление PN: 25 бар - максимальный тестовый показатель, указывающий на запас прочности;
• Рабочий температурный диапазон: от 0 C до +115 C - оптимальный режим для систем ГВС;
• Максимальная рабочая температура: 130 C - предельное значение, которое не рекомендуется превышать длительно;
• Резьба: отсутствует - фитинг предназначен исключительно для обжимного соединения с трубами.

Совместимость и монтаж

Крестовина обжимная 16 мм совместима только с металлополимерными трубами внешним диаметром 16 мм. Для установки необходим обжимной инструмент с матрицей под 16 мм. Перед монтажом трубу необходимо обрезать перпендикулярно, удалить заусенцы и проверить глубину входа - она должна соответствовать меткам на фитинге. Обжим выполняют равномерно, без перекосов. Неправильный обжим - основная причина протечек.

Безопасность и стандарты

Изделие изготовлено из материалов, соответствующих требованиям безопасности для систем питьевого водоснабжения. Латунь CW 617N и никелирование обеспечивают соответствие европейским стандартам качества контакта с водой. Крестовина не содержит свинец в активной форме, что важно для систем, где есть риск потребления воды прямо из крана.

Преимущества

• Не требует сварки, пайки или резьбового соединения - снижает время монтажа;
• Высокая герметичность благодаря металлическому обжимному кольцу - меньше рисков протечек после установки;
• Устойчивость к коррозии и химическому воздействию воды - продлевает срок службы системы;
• Стандартный размер 16 мм - наиболее распространённый в жилых зданиях, легко найти подходящую трубу и инструмент;
• Никелированная поверхность - эстетично выглядит даже при открытой прокладке труб.

Ограничения применения

• Не применяется для газовых систем, тепловых сетей или систем с агрессивными средами;
• Не подходит для труб других типов - например, полиэтиленовых или медных;
• Запрещено использовать при температуре выше 130 C - возможна деформация материала;
• Не рассчитана на циклические гидроудары - система должна быть спроектирована с учётом демпферов или компенсаторов;
• Не используется в условиях замерзания - при температуре ниже 0 C вода внутри трубы может повредить фитинг.

Примеры использования

• Подключение трёх радиаторов от одной подводящей трубы в системе тёплого пола;
• Разветвление подачи воды к мойке, посудомоечной машине и холодильнику на кухне;
• Распределение воды между двумя точками водоразбора и одним смесителем в ванной комнате;
• Монтаж в многоэтажных домах при модульном способе прокладки трубопроводов.

Практические советы

• Перед обжимом всегда проверяйте, чтобы труба была полностью вставлена до упора - иначе соединение будет негерметичным;
• Используйте только инструмент, рекомендованный производителем VALTEC для 16 мм - несовместимые матрицы повредят фитинг;
• Не затягивайте обжим слишком сильно - это может вызвать растрескивание латуни;
• После сборки проведите пробное опрессование системы до 1,5× рабочего давления (до 15 бар) перед введением в эксплуатацию;
• При прокладке в труднодоступных местах учитывайте, что крестовина занимает больше места, чем тройник - планируйте свободное пространство вокруг.
