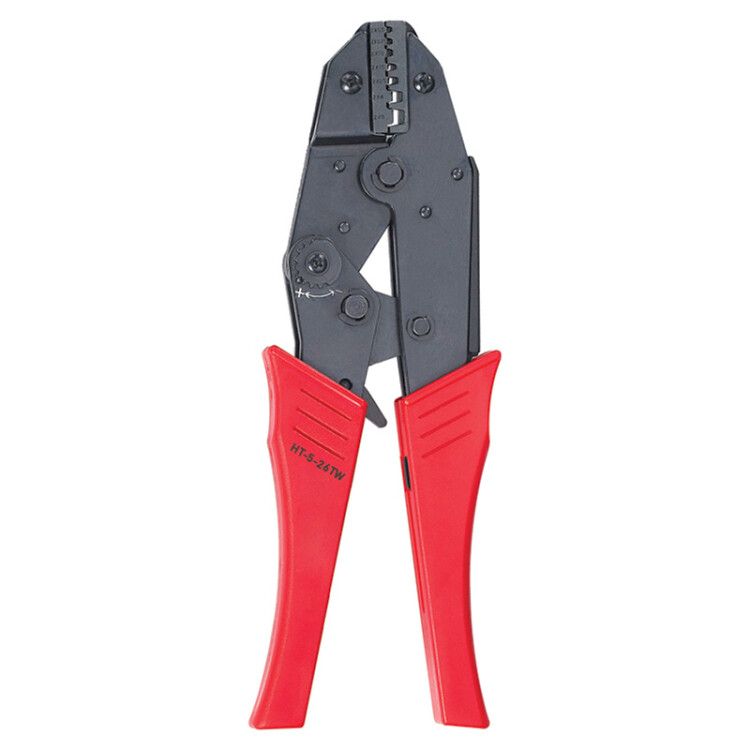

Кримпер для обжима двойных штыревых наконечников 2x(0.5-6.0) кв.мм (HT-5-26TW) | 12-3222 REXANT MEET

Кримпер для обжима двойных штыревых наконечников 2x(0.5-6.0) кв.мм (HT-5-26TW) от Rexant - это надёжный ручной инструмент для точного обжима двух одновременно соединяемых штыревых наконечников сечением от 0,5 до 6 мм2. Подходит для работы с изолированными и неизолированными контактами в электрощитах, панелях управления и на производстве.

Назначение и область применения

Кримпер HT-5-26TW используется для обжима двойных штыревых наконечников, которые применяются в соединениях проводов с клеммными колодками, разъёмами и контактами оборудования. Инструмент особенно эффективен там, где требуется одновременный обжим двух контактов - например, при подключении парных проводов в системах автоматизации, транспорте, бытовой и промышленной электронике.

Технические характеристики

• Диапазон сечений: 0,5 – 6 мм2 (для каждого из двух каналов)
• Форма обжима: трапецевидная - обеспечивает равномерное распределение давления на жилу и изоляцию
• Тип привода: механический, рычажный
• Автоматический возврат: да - ручки возвращаются в начальное положение после обжима
• Сменные матрицы: да - позволяют заменить рабочую часть при износе или смене типа наконечника
• Сменные вкладки: да - удобство обслуживания и адаптация под разные размеры
• Регулятор силы сжатия: есть - возможность настройки усилия под тип наконечника
• Храповый механизм: да - предотвращает раннее размыкание ручек, гарантируя полный цикл обжима
• Блокировка и фиксация: да - инструмент можно зафиксировать в сложенном состоянии для хранения
• Материал корпуса: закалённая инструментальная сталь с воронением
• Рукоятки: нескользящий синтетический материал

Совместимость и монтаж

Кримпер HT-5-26TW совместим с двойными штыревыми наконечниками, соответствующими стандартным размерам для сечений 0,5–6 мм2. Убедитесь, что используемые наконечники имеют подходящую длину и форму под трапецевидную матрицу. Для правильного монтажа:

• Зачистите жилу на нужную длину - не более глубины гильзы наконечника
• Вставьте два провода в соответствующие каналы наконечника
• Поместите наконечник в губки инструмента, выровняйте по меткам
• Сожмите ручки до щелчка храпового механизма - не допускайте частичного обжима
• Проверьте качество обжима: жила должна быть плотно зажата, изоляция - не повреждена

Безопасность и стандарты

Кримпер HT-5-26TW не имеет сертификации по международным стандартам (IEC/EN 60900), однако выполнен в соответствии с требованиями к прочности и безопасности ручного инструмента. Нескользящие рукоятки и храповый механизм снижают риск травм при работе. Не использовать в условиях повышенной влажности или при наличии открытого электропитания - инструмент не является электроизолирующим.

Преимущества

• Обжим двух контактов за один проход - экономия времени и повышение точности
• Сменные матрицы и вкладки - продлевают срок службы и позволяют работать с разными типами наконечников
• Автоматический возврат - снижает усталость рук при массовой работе
• Регулировка усилия - минимизирует риск пережима или недожима
• Высокопрочный корпус - устойчив к деформации и коррозии
• Удобная эргономика - рукоятки не скользят даже при потливости

Ограничения применения

• Не подходит для обжима одиночных наконечников - инструмент спроектирован только для двойных
• Не работает с наконечниками сечением менее 0,5 мм2 или более 6 мм2
• Не предназначен для обжима трубчатых или кольцевых наконечников
• Не рекомендован для использования в взрывоопасных средах - отсутствует взрывозащита
• Не следует применять с медными проводами большего диаметра, чем указано - возможен разрыв жилы

Примеры использования

• Подключение датчиков и исполнительных устройств в панелях управления станков
• Сборка кабельных сборок в автомобильной промышленности
• Монтаж коммуникационных модулей в системах HVAC
• Электромонтаж в распределительных щитах с множеством парных соединений
• Работа с разъёмами типа Molex, JST, Phoenix Contact с двойными штырями

Практические советы

• При первом использовании проверьте настройку регулятора усилия на пробном наконечнике - лучше немного меньше, чем больше
• Часто меняйте матрицы при работе с алюминием - он мягче меди и быстрее изнашивает поверхность
• Храните инструмент в сухом месте - воронение защищает от коррозии, но не от постоянной влаги
• При появлении люфта в ручках - проверьте состояние храпового механизма и смажьте оси специальным маслом
• Для контроля качества обжима используйте тестер на сопротивление - хороший обжим показывает сопротивление ниже 5 мОм
• Помните: посадочный диаметр наконечника должен точно соответствовать сечению провода - не пытайтесь “загнать” 4 мм2 в 2,5 мм2 наконечник
