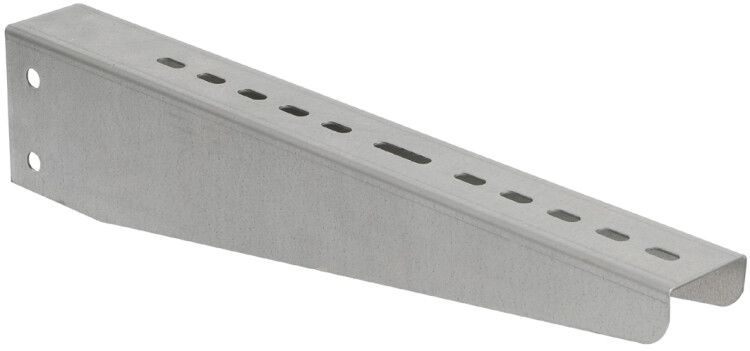

Кронштейн осн.400 сталь HDZ гор. оцинк. IEK CLP1CZ-400-M-HDZ

Кронштейн 400 мм горячеоцинкованный от IEK (ИЭК) - надёжная опора для крепления металлических лотков шириной до 400 мм к потолочным конструкциям. Артикул clp1cz-400-m-hdz входит в серию CLP HDZ и предназначен для долговечной фиксации кабельных систем в промышленных и коммерческих объектах.

Назначение и область применения

Кронштейн 400 мм горячеоцинкованный используется для подвесного монтажа металлических лотков на потолочные поверхности. Он обеспечивает устойчивую фиксацию лотков, особенно там, где требуется высокая механическая нагрузка и длительный срок службы. Применяется в системах прокладки силовых и слаботочных кабелей на заводах, в складских помещениях, транспортных терминалах, жилых комплексах и других объектах с повышенными требованиями к надёжности креплений.

Технические характеристики

• Ширина лотка: 400 мм - соответствует стандартной ширине лотков, которые можно смонтировать на этом кронштейне;
• Тип кронштейна: опорный - выдерживает вертикальную нагрузку от веса лотка и кабелей;
• Материал: сталь - прочная основа, обеспечивающая устойчивость к деформациям;
• Защитное покрытие: горячее цинкование - антикоррозийное покрытие, нанесённое методом погружения в расплав цинка, повышает долговечность в агрессивных средах;
• Способ монтажа: потолочный - крепится к бетонным, металлическим или деревянным потолкам через перфорированный профиль;
• Тип соединения: винтовое - позволяет легко регулировать положение и демонтировать кронштейн без повреждения;
• Срок службы: 20 лет - гарантирует стабильную работу в течение всего срока эксплуатации системы;
• Цвет: серый - единый цветовой стиль с другими элементами серии CLP HDZ;
• Нормативный документ: ГОСТ 14918-80 - соответствие государственному стандарту на крепёжные элементы для кабельных систем.

Совместимость и монтаж

Кронштейн 400 мм горячеоцинкованный совместим с металлическими лотками шириной до 400 мм, включая прокатные и проволочные типы. Для установки необходимо использовать перфорированный профиль, который предварительно закрепляют на потолке. Кронштейн крепится к профилю болтами через отверстия - не требует сварки. Убедитесь, что шаг между точками крепления профиля соответствует рекомендованной нагрузке на кронштейн. Максимальная допустимая масса лотка с кабелями должна быть рассчитана исходя из норматива ГОСТ 14918-80.

Безопасность и стандарты

Кронштейн изготовлен в соответствии с ГОСТ 14918-80, который регламентирует требования к крепёжным элементам для кабельных систем. Горячее цинкование обеспечивает электроизоляцию от коррозии, снижает риск возникновения гальванических пар при контакте с другими металлами. Серия CLP HDZ не содержит вредных веществ и безопасна для работы в помещениях с постоянным пребыванием людей.

Преимущества

• Высокая corrosion resistance благодаря горячему цинкованию - подходит для помещений с высокой влажностью и химически активной средой;
• Усиленная конструкция из стали - выдерживает значительные нагрузки без прогиба;
• Винтовое соединение - удобство сборки и последующего обслуживания;
• Единая система CLP HDZ - все компоненты совместимы между собой, позволяют собирать модульные трассы без адаптеров;
• Долгий срок службы - снижает затраты на замену и ремонт.

Ограничения применения

Не применяйте кронштейн 400 мм горячеоцинкованный для крепления лотков шириной более 400 мм - возможен перегруз и деформация. Не используйте в условиях постоянного воздействия открытого пламени или температур выше +50 C - материал сохраняет прочность, но может потерять защитные свойства при экстремальных нагревах. Также не рекомендуется применять в морской среде с высоким содержанием соли - хотя цинк защищает, он не является полноценной защитой от морского климата без дополнительных мер.

Примеры использования

• Подвеска лотков в цехах заводов с технологическими линиями;
• Разводка кабелей в складских ангарах с высокими потолками;
• Монтаж кабельных трасс в административных зданиях с подвесными потолками;
• Фиксация лотков на потолках транспортных узлов и автобусных парков.

Практические советы

• Перед монтажом проверьте, чтобы перфорированный профиль имел достаточную несущую способность - кронштейн работает только при правильном сочетании с профилем;
• При использовании нескольких кронштейнов на одной трассе равномерно распределите точки крепления - интервал не более 1,5 метра;
• Для защиты от случайного смещения после монтажа используйте контргайки на винтах;
• Артикул clp1cz-400-m-hdz совпадает с другими элементами серии CLP HDZ - заказывайте всю систему одним заказом для гарантированной совместимости;
• При необходимости удлинить кронштейн - используйте специальные переходники из той же серии, а не самодельные решения.
