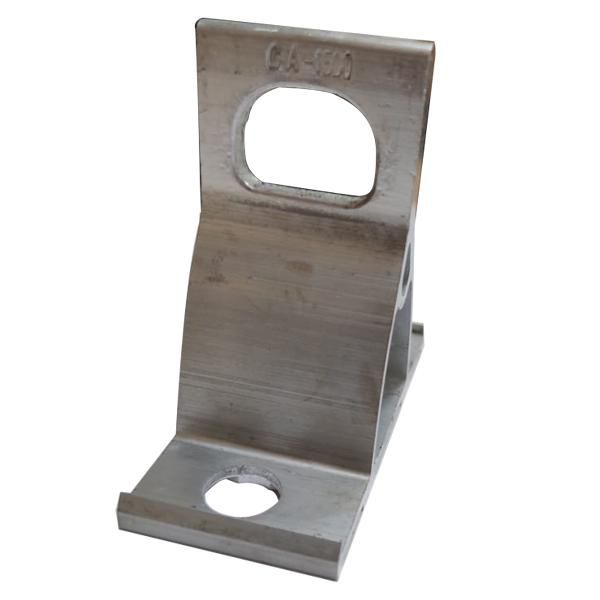

Кронштейн анкерный CA 1500 МЗВА 00000004441

Кронштейн анкерный CA 1500 МЗВА предназначен для надёжного крепления самонесущих изолированных проводов (СИП-2 и СИП-4) на опорах ЛЭП. Этот элемент обеспечивает механическую фиксацию с высокой нагрузочной способностью и применяется в сетях напряжением до 1 кВ.

Назначение и область применения

Кронштейн анкерный CA 1500 МЗВА используется для анкерного крепления СИП-проводов там, где требуется восприятие значительных тянущих усилий — на угловых опорах, на конце линии, при переходах через дороги или реки. Он заменяет громоздкие металлические конструкции, сохраняя прочность и упрощая монтаж.

Технические характеристики

• Предельная нагрузка: 15 кН — выдерживает максимальное растягивающее усилие, соответствующее требованиям для СИП-2 и СИП-4;
• Тип системы: совместим с СИП-2 и СИП-4 — подходит для проводов сечением до 95 мм²;
• Материал: горячеоцинкованная сталь — защищена от коррозии в условиях открытого воздуха;
• Фиксация: болтовое соединение с зажимными пластинами — позволяет плотно закрепить изоляцию провода без повреждений.

Совместимость и монтаж

Кронштейн анкерный CA 1500 МЗВА монтируется на деревянные, железобетонные или стальные опоры с помощью анкерных болтов. Для установки необходимо использовать комплект крепёжа, соответствующий типу опоры. Установка выполняется после натяжения провода — зажимной механизм затягивается равномерно, чтобы избежать перекоса. Диаметр анкерного болта должен соответствовать отверстию в кронштейне — проверьте перед монтажом.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 58635-2019 для оборудования воздушных линий электропередачи. Кронштейн анкерный CA 1500 МЗВА прошёл испытания на механическую прочность и долговечность в агрессивной среде.

Преимущества

• Высокая нагрузочная способность — 15 кН обеспечивают безопасную работу даже при сильном ветре или гололёде;
• Универсальная совместимость — один тип кронштейна подходит как для СИП-2, так и для СИП-4;
• Защита от коррозии — цинковое покрытие увеличивает срок службы в условиях повышенной влажности;
• Простота монтажа — не требует специальных инструментов, кроме стандартного набора для работы с болтами.

Ограничения применения

• Не предназначен для крепления проводов выше 1 кВ — применение на ВЛ 6–35 кВ запрещено;
• Не следует использовать на опорах с вибрационными нагрузками без дополнительных демпферов;
• Не допускается использование в качестве основного крепления для многожильных неизолированных проводов — только для СИП-2 и СИП-4.

Примеры использования

• Анкерная опора на границе участка ЛЭП;
• Переход линии через автомобильную дорогу;
• Крепление СИП на угол поворота трассы более чем на 15°;
• Подвеска провода на столбе с односторонним натяжением.

Практические советы

• Перед установкой проверьте состояние изоляции провода — кронштейн CA 1500 МЗВА не компенсирует повреждения оболочки;
• Затягивайте болты по диагонали, чтобы избежать деформации зажимной пластины;
• При использовании на деревянных опорах используйте металлические шайбы под головки болтов — предотвращают продавливание древесины;
• Регулярно осматривайте кронштейн анкерный CA 1500 МЗВА на предмет коррозии — особенно в прибрежных районах или промзонах.
