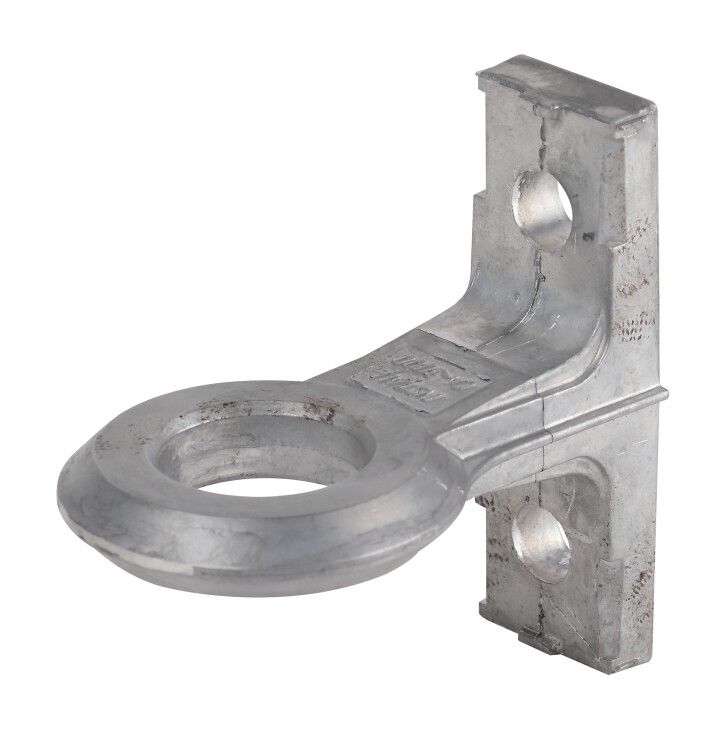

Кронштейн CA3000 анкерный | Б0056642 ЭРА

Кронштейн анкерный CA3000 от ЭРА предназначен для надёжного крепления анкерных зажимов на воздушных линиях электропередачи, особенно при установке абонентских ответвлений от магистрали с использованием провода СИП. Артикул б0056642 соответствует серийному решению ЭРА для промышленного и коммунального энергообеспечения.

Назначение и область применения

Кронштейн анкерный CA3000 используется исключительно для механического закрепления анкерных зажимов на опорах линий электропередачи. Он применяется при монтаже абонентских ответвлений от магистральной ЛЭП, где провод СИП испытывает значительную растягивающую нагрузку. Подходит для установки на деревянные, железобетонные и металлические опоры, если есть возможность зафиксировать кронштейн монтажной лентой F20, болтом или шпильками.

Технические характеристики

• Предельная нагрузка: 29 419 Н (эквивалентно около 3 тонн силы) - обеспечивает удержание проводов СИП даже при высоких механических напряжениях;
• Материал: алюминиевый сплав - легкий, коррозионностойкий, не требует дополнительной антикоррозийной обработки;
• Защитное покрытие: горячее цинкование - повышает долговечность в условиях повышенной влажности, перепадов температур и агрессивной среды;
• Толщина фланца: 13 мм - гарантирует жесткость и устойчивость к деформациям под нагрузкой;
• Тип соединения: отверстие - позволяет использовать стандартные крепёжные элементы, не требует нарезки резьбы;
• Диаметр трубы/кабеля: 0 мм - не предназначен для прямого крепления кабелей, работает только совместно с анкерными зажимами;
• Резьба: отсутствует - не имеет метрической резьбы, что исключает использование в системах с внутренним креплением.

Совместимость и монтаж

Кронштейн анкерный CA3000 не крепится напрямую к проводу. Его необходимо устанавливать на опору через:

• монтажную ленту F20 - наиболее распространённый способ, обеспечивает гибкую регулировку положения;
• болт или шпильку - подходят для жёсткого крепления к плоским поверхностям опоры;
• другие аналогичные крепёжные системы, обеспечивающие равномерное распределение нагрузки.

Не используйте саморезы, хомуты или сварку - они нарушают целостность конструкции и снижают безопасность. Убедитесь, что точка крепления выдерживает нагрузку, передаваемую через анкерный зажим.

Безопасность и стандарты

Кронштейн анкерный CA3000 разработан в соответствии с требованиями к механической прочности оборудования для ЛЭП. Горячее цинкование соответствует ГОСТ 1759.4 и обеспечивает срок службы более 25 лет в условиях открытой атмосферы. Применение в сетях до 35 кВ допускается при соблюдении правил ПУЭ и нормативов по изоляции и расстояниям между проводами.

Преимущества

• Высокая прочность при минимальном весе благодаря алюминиевому сплаву - удобен для работы на высоте;
• Цинковое покрытие предотвращает коррозию даже при постоянном воздействии осадков и солнечного ультрафиолета;
• Фланец толщиной 13 мм минимизирует риск изгиба при длительной нагрузке;
• Открытые отверстия позволяют легко заменить крепёж без демонтажа всего устройства;
• Совместим с популярным комплектом F20 - ускоряет монтаж и стандартизирует процессы на объектах.

Ограничения применения

• Не предназначена для прямого крепления кабелей - обязательно требуется анкерный зажим;
• Не подходит для крепления на трубах, столбах с круглым сечением без подготовки площадки;
• Запрещено применять в качестве основного крепления для трансформаторов, щитов или другого оборудования;
• Не рекомендован для использования в агрессивных химических средах (например, рядом с заводами с выбросами кислот);
• Не следует использовать при температурах ниже -50 C - материал теряет пластичность.

Примеры использования

• Крепление анкерного зажима на деревянной опоре ЛЭП при вводе СИП в дом;
• Фиксация перехода от магистрального провода к абонентскому ответвлению на ЖБ-опоре;
• Установка в местах изменения направления трассы, где возникает значительное усилие на проводе;
• Монтаж на металлических опорах с помощью болтов, когда невозможно применить ленту F20.

Практические советы

• Перед монтажом проверьте, чтобы отверстия в кронштейне совпадали с отверстиями в монтажной ленте F20 - не допускайте перекосов;
• Используйте болты класса прочности 8.8 и выше - слабый крепёж станет причиной отказа всей системы;
• При установке на вертикальную поверхность - располагайте кронштейн так, чтобы нагрузка от провода действовала параллельно фланцу, а не перпендикулярно;
• Проверяйте состояние покрытия после каждого сезона - при появлении белых пятен (цветения цинка) можно протереть поверхность маслом, но не красить;
• Артикул б0056642 - единственный номер для заказа запчастей; другие кронштейны ЭРА не взаимозаменяемы.
