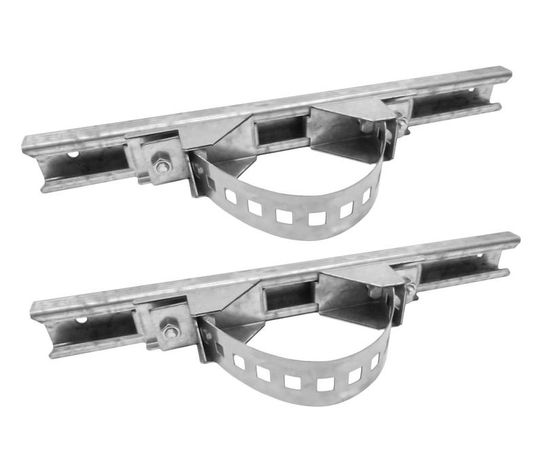

Кронштейн на столб для шкафов 400-600мм Mastermann 00-00011533

Кронштейн для шкафов на столб 400–600 мм от бренда Mastermann с артикулом 00-00011533 предназначен для надёжного крепления электрических шкафов к вертикальным опорам. Он обеспечивает устойчивую фиксацию при монтаже в условиях ограниченного пространства.

Назначение и область применения

Кронштейн для шкафов на столб 400–600 мм используется для установки распределительных, автоматизационных и других типов электрошкафов на цилиндрические опоры - например, металлические трубы, столбы или стойки. Подходит для промышленных объектов, энергообъектов, станций управления и внешних установок, где невозможно использовать стеновой монтаж.

Технические характеристики

• Регулируемый зазор между столбом и шкафом: 400–600 мм
• Материал: сталь с антикоррозийным покрытием
• Условия эксплуатации: внутренние и наружные помещения (при условии защиты от прямого воздействия осадков)
• Максимальная нагрузка: до 100 кг (зависит от жесткости столба и качества крепления)

Совместимость и монтаж

Кронштейн совместим со столбами круглого сечения диаметром от 40 до 80 мм. Для монтажа требуется доступ к двум точкам крепления: к столбу через хомуты и к корпусу шкафа через предварительно просверленные отверстия. Установка выполняется с помощью болтов M8–M10. Перед монтажом проверьте соответствие диаметра столба указанному диапазону - несоответствие снижает прочность крепления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и DIN EN 61439-1 по механической прочности и устойчивости к вибрациям. Наличие антикоррозийного покрытия обеспечивает долговечность в средах с повышенной влажностью, однако не заменяет дополнительную защиту при постоянном контакте с водой.

Преимущества

• Широкий регулировочный диапазон позволяет адаптировать положение шкафа под конкретные условия монтажа
• Стальная конструкция с защитным слоем выдерживает длительные нагрузки без деформаций
• Не требует специальных инструментов - монтаж возможен стандартными гаечными ключами
• Подходит для модульных систем, где необходимо изменить высоту расположения шкафа после сборки

Ограничения применения

• Не применяется для столбов диаметром менее 40 мм или более 80 мм - риск соскальзывания и потери устойчивости
• Не рекомендован для установки в местах с частыми ударными нагрузками или сильными вибрациями без дополнительного демпфирования
• Не является водонепроницаемым элементом - при наружном монтаже необходима защита от прямых осадков
• Не подходит для крепления шкафов массой свыше 100 кг - требуется усиление конструкции или использование нескольких кронштейнов

Примеры использования

• Крепление щита управления на трубчатой опоре вдоль технологического конвейера
• Установка распределительного шкафа на столбе в подстанции, где стены недоступны
• Фиксация шкафа автоматизации на металлическом каркасе в цеху с ограниченным пространством

Практические советы

• Перед установкой измерьте фактический диаметр столба - даже небольшая разница влияет на плотность прилегания хомутов
• Используйте антивибрационные прокладки между кронштейном и шкафом при монтаже на оборудовании с движущимися частями
• При наружной установке дополнительно герметизируйте места прохода болтов и используйте термостойкие смазки для резьбы
• Для шкафов весом 70–100 кг рекомендуется применять два кронштейна Mastermann 00-00011533 - один сверху, другой снизу - для равномерного распределения нагрузки
