Кронштейн прижимной для трубы D=140мм EKF PROxima | kpms-140

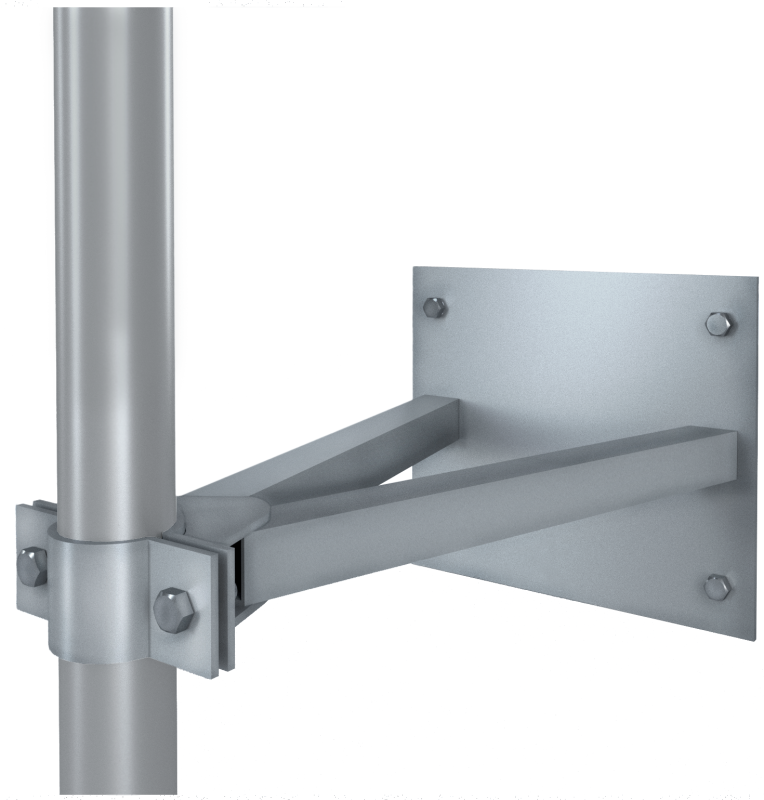

Кронштейн прижимной для трубы D=140мм от EKF серии PROxima — это надёжный крепёж для фиксации труб диаметром 140 мм, используемых в системах молниезащиты зданий. Применяется для монтажа секционных стеновых молниеприёмников на вертикальных поверхностях.

Назначение и область применения

Кронштейн прижимной для трубы D=140мм предназначен для удержания трубчатых элементов системы молниезащиты на фасадах зданий. Он используется в составе внешней молниезащиты, где трубы служат проводниками тока от молниеприёмника к заземлителю. Подходит для установки на стенах из бетона, кирпича, металла и других прочных оснований. Применяется в промышленных объектах, жилых домах, энергообъектах и инфраструктурных сооружениях.

Технические характеристики

• Тип изделия: Кронштейн прижимной
• Диаметр фиксируемой трубы: 140 мм
• Материал: Сталь
• Защитное покрытие: Горячее цинкование
• Гарантийный срок: 84 месяца

Горячее цинкование обеспечивает долговечную защиту от коррозии даже в агрессивных условиях — высокой влажности, перепадах температур и воздействии атмосферных осадков.

Совместимость и монтаж

Кронштейн прижимной для трубы D=140мм совместим с трубами стандарта ГОСТ 3262 и аналогичными по наружному диаметру. Для монтажа требуется сверление отверстий в основе с шагом, соответствующим габаритам кронштейна. Крепится болтами M10–M12 через предварительно просверленные отверстия в основании кронштейна. Установка выполняется с соблюдением минимального расстояния до края стены — не менее 50 мм. Рекомендуется использовать анкерные болты класса прочности 4.6 и выше.

Безопасность и стандарты

Изделие соответствует требованиям к компонентам систем молниезащиты, указанным в ГОСТ Р 50571.29 и МЭК 62305. Материал и покрытие обеспечивают электрическую проводимость и механическую стойкость, необходимые для безопасной передачи импульса молнии. Напряжение пробоя покрытия не влияет на работу системы молниезащиты.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции
• Устойчивость к коррозии за счёт горячего цинкования — срок службы более 20 лет в городских условиях
• Фиксация трубы без деформации — равномерное распределение нагрузки
• Совместимость с другими элементами серии PROxima от EKF

Ограничения применения

• Не применяется для крепления труб меньшего диаметра — возможен люфт и снижение устойчивости
• Не рекомендован для установки на хрупких материалах (например, газобетон без усиления)
• Не предназначен для использования в качестве несущего элемента для веса, превышающего массу трубы + 10 кг
• Не следует использовать в средах с постоянным контактом с кислотами или щелочами — даже цинковое покрытие имеет ограниченную устойчивость к таким веществам

Примеры использования

• Крепление вертикальной трубы молниеприёмника на фасаде административного здания
• Фиксация проводящей трубы на стене промышленного цеха с высокой опасностью поражения молнией
• Установка на крыше многоэтажного жилого дома для вывода молниеприёмника к заземляющему контуру

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы — он должен быть не меньше 130 мм, чтобы гарантировать плотное прилегание к кронштейну
• При использовании нескольких кронштейнов на одной трассе интервал между ними не должен превышать 1,5 метра
• После монтажа проверьте контакт между трубой и кронштейном — при необходимости затяните болты дополнительно
• Для удобства сборки можно комбинировать этот кронштейн с другими элементами серии PROxima — например, с угловыми переходниками и зажимами
