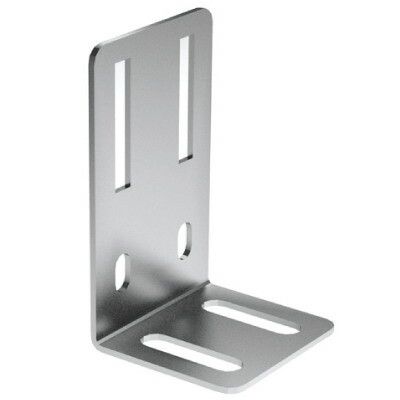

Кронштейн стеновой для лотка горячеоцинкованный - LP5000HDZ ДКС

Кронштейн стеновой для лотка горячеоцинкованный DKC (ДКС) артикул lp5000hdz из серии L5 Combitech - надёжный элемент крепления для лестничных лотков, обеспечивающий долговечную установку в сложных условиях эксплуатации.

Назначение и область применения

Кронштейн предназначен для крепления лотков с высотой боковой стенки 50–100 мм к вертикальным поверхностям - стенам, колоннам или другим несущим конструкциям. Подходит как для вертикального, так и для напольного монтажа. Применяется в системах распределения силовых и сигнальных кабелей в промышленных помещениях, на объектах энергетики, транспорта, ЖКХ и других зонах с повышенной влажностью или риском коррозии.

Технические характеристики

• Материал: сталь оцинкованная
• Защитное покрытие: горячее цинкование - равномерный слой цинка, прочно связанный с основой металла
• Цвет: 7035 RAL (серый матовый)
• Климатическое исполнение: УХЛ(1,5) - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и агрессивной среды
• Совместим с лотками серии L5 Combitech и аналогичными моделями с высотой борта 50–100 мм

Совместимость и монтаж

Кронштейн крепится к лонжерону лотка болтовым соединением. Для фиксации на стене используются анкеры, соответствующие типу основания: бетон, кирпич, гипсобетон. Диаметр отверстий под анкеры соответствует стандартным размерам M8–M10. Монтаж выполняется перпендикулярно поверхности; допускается регулировка положения по высоте за счёт предварительно просверленных отверстий в корпусе кронштейна. Грузоподъёмность зависит от типа анкеров и прочности стены - необходимо выбирать крепёж согласно нагрузкам, указанным в проекте.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, характерным для изделий класса UHL(1,5). Горячее цинкование обеспечивает соответствие нормам GOST 14918 и ISO 1461, что гарантирует безопасную эксплуатацию в местах с возможным контактом с химически активными веществами, соляными растворами и паром.

Преимущества

• Высокая устойчивость к коррозии благодаря глубокому слою цинка - срок службы увеличен в 2–3 раза по сравнению с электрооцинкованными аналогами
• Не требует дополнительной окраски или обслуживания в процессе эксплуатации
• Поддерживает жёсткую фиксацию лотка, исключает провисание при заполнении кабелями
• Совместим с комплектацией серии L5 Combitech - позволяет собирать единообразные системы без адаптеров

Ограничения применения

• Не для монтажа лотков с высотой борта менее 50 мм или более 100 мм - требуется другой тип кронштейна
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>+120 C)
• На пористых материалах (например, пеноблок) необходима усиленная подготовка поверхности перед установкой анкеров

Примеры использования

• Крепление лотков в кабельных каналах заводских цехов с высокой влажностью
• Установка на стенах подстанций, где есть риск образования конденсата и солевых отложений
• Монтаж в тоннелях метро, элеваторах, насосных станциях
• Замена повреждённых кронштейнов в существующих системах, выполненных из серий L5 Combitech

Практические советы

• Перед монтажом проверьте совпадение высоты борта лотка с заявленными 50–100 мм - неверный размер снижает устойчивость всей системы
• Выбирайте анкеры с учётом веса полностью заполненного лотка: масса одного метра лотка 50×100 мм с кабелями может достигать 15–20 кг
• При использовании в агрессивной среде периодически осматривайте места крепления - хотя цинк защищает металл, механическая деформация кронштейна может нарушить целостность покрытия
• Артикул lp5000hdz является частью стандартизированной серии DKC L5 Combitech - все детали этой серии взаимозаменяемы между собой
