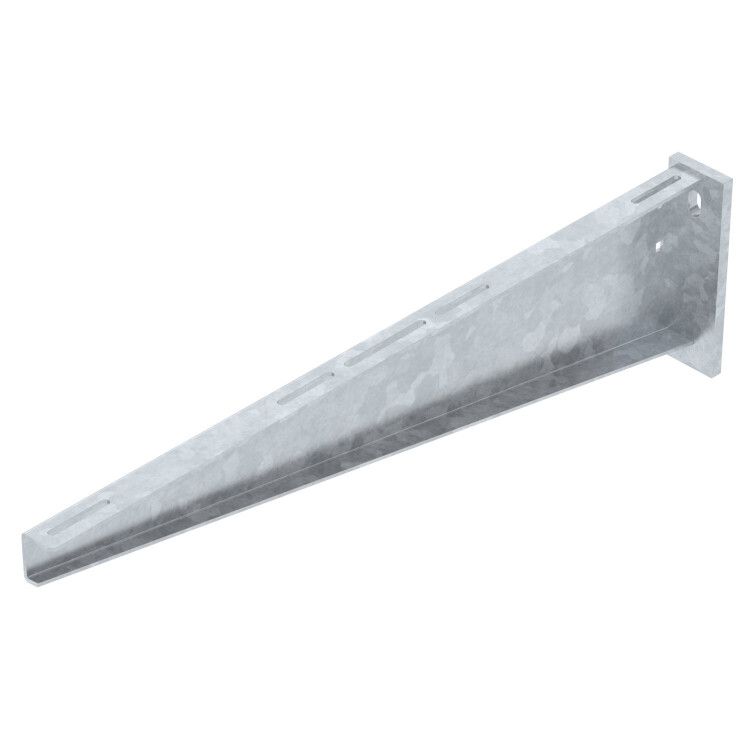

Кронштейн 710мм (AW 55 71 FT) | 6418651 OBO Bettermann

Кронштейн 710 мм горячеоцинкованный от OBO BETTERMANN (артикул AW 55 71 FT) предназначен для надёжного крепления кабельных лотков шириной до 700 мм в условиях повышенных механических нагрузок и агрессивной среды. Этот настенный и опорный кронштейн обеспечивает долговечную работу в промышленных объектах, химических производствах и прибрежных зонах.

Назначение и область применения

Кронштейн 710 мм горячеоцинкованный используется для монтажа кабельных лотков на стены и опорные конструкции. Подходит для систем, где требуется удерживать значительные массы кабелей - например, на заводах, подстанциях, насосных станциях, в трубопроводных трассах и энергообъектах. Применяется там, где важны прочность, коррозионная стойкость и огнестойкость.

Технические характеристики

• Длина: 710 мм
• Ширина лотка: 700 мм
• Угол установки: 90° (перпендикулярный к стене)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Несущая способность: 5,5 кН (эквивалентно ~550 кг)
• Огнестойкость: класс E45–E90 (по ГОСТ Р 53316-2009, зависит от типа кабеля)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (температура от –70 C до +45 C)
• Срок службы: не менее 30 лет при правильной эксплуатации
• Перфорация: для крепления лотка - M6, для крепления кронштейна - M12
• Тип: AW 55 71 FT
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367/23/2023

Совместимость и монтаж

Кронштейн совместим с кабельными лотками шириной до 700 мм, имеющими стандартную перфорацию под крепёж M6. Для монтажа используются анкерные болты или шпильки M12, закрепляемые в бетоне, кирпиче или металлической конструкции. Кронштейн имеет прямую опорную пластину - он не требует дополнительных уголков или адаптеров. Рекомендуется использовать два кронштейна на один лоток длиной до 2 метров. Расстояние между кронштейнами не должно превышать 1,5 м при максимальной нагрузке.

Безопасность и стандарты

Кронштейн 710 мм горячеоцинкованный соответствует требованиям ГОСТ 52868-2007 (для кабельных систем), ГОСТ Р 9.307-89 (коррозионная стойкость), ГОСТ Р 53316-2009 (огнестойкость) и ГОСТ Р 17516.1-90 (сейсмическая устойчивость). Лицензия Росатома подтверждает соответствие нормам для ядерных и других ответственных объектов. Сертифицирован для использования в промышленной инфраструктуре России.

Преимущества

• Высокая несущая способность - подходит для тяжёлых кабельных систем
• Горячее цинкование защищает от коррозии даже в агрессивной среде
• Огнестойкость позволяет применять в местах с риском возгорания
• Сейсмостойкость 9 баллов - безопасен в сейсмоактивных регионах
• Долгий срок службы - до 30 лет без замены
• Универсальное крепление: можно монтировать как настенный, так и опорный вариант

Ограничения применения

Не рекомендуется использовать в зонах с постоянным контактом с морской водой или высокой солевой нагрузкой - хотя покрытие устойчиво, длительное воздействие солевых брызг может снизить срок службы. Также не следует применять в условиях температур выше +45 C или ниже –70 C. Кронштейн не предназначен для вертикального крепления к потолкам без дополнительных элементов жёсткости.

Примеры использования

• Кабельные трассы на тепловых электростанциях
• Подземные переходы с силовыми кабелями
• Производственные цеха с химическими выбросами (при низкой солевой активности)
• АЭС и другие объекты с лицензией Росатома
• Здания в прибрежных районах с умеренной влажностью

Практические советы

• Проверьте посадочные отверстия в лотке перед монтажом - они должны точно совпадать с перфорацией кронштейна (M6)
• Для крепления к бетону используйте анкеры M12 с распорной частью; для металлоконструкций - болты с гайками и шайбами
• Не затягивайте крепёж слишком сильно - это может деформировать перфорированные участки
• При монтаже в сыром помещении проверяйте целостность цинкового слоя - повреждённые места можно обработать антикоррозийным составом
• Для длинных лотков (>3 м) применяйте минимум три кронштейна, равномерно распределённых по длине
• Кронштейн AW 55 71 FT от OBO BETTERMANN совместим с другими изделиями этой серии - легко формируются системы с единым стандартом
