Кронштейн 410мм (AS 55 41 FT) | 6419298 OBO Bettermann

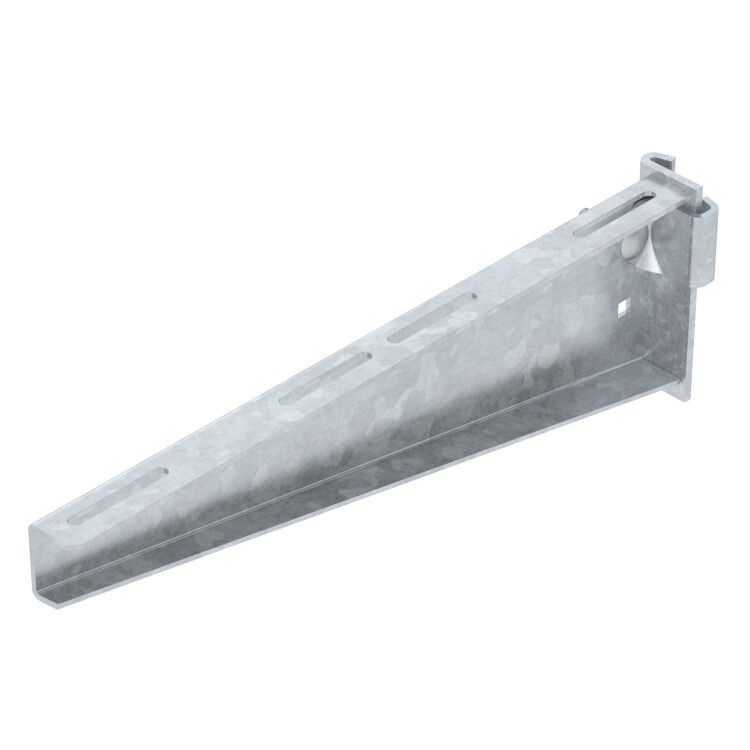

Кронштейн 410 мм, сталь оцинкованная (артикул AS 55 41 FT, бренд OBO BETTERMANN) - прочный опорный элемент для крепления кабельных лотков к I-образным стойкам, рассчитанный на высокие механические нагрузки и долговечную эксплуатацию в сложных промышленных условиях.

Назначение и область применения

Кронштейн 410 мм, сталь оцинкованная предназначен для надёжного крепления кабельных лотков к металлическим I-образным стойкам. Подходит для систем прокладки силовых и управляющих кабелей там, где требуются повышенная жёсткость и устойчивость к внешним воздействиям. Применяется в производственных цехах, химических объектах, на энергообъектах и в прибрежных зонах с низкой солевой нагрузкой. Используется в системах, соответствующих требованиям ГОСТ 52868-2007.

Технические характеристики

• Длина: 410 мм
• Материал: сталь с покрытием горячим цинком (по ГОСТ Р 9.307-89)
• Толщина цинкового слоя: 60–85 мкм
• Несущая способность: 5,5 кН (эквивалентно 550 кг)
• Тип исполнения: опорный кронштейн, сварной, с опорной пластиной
• Перфорация: для крепления лотка болтами M6
• Климатическое исполнение: УХЛ-1 (ГОСТ 15150-69) - рабочий температурный диапазон от –70 C до +45 C
• Сейсмостойкость: до 9 баллов (ГОСТ Р 17516.1-90)
• Огнестойкость: класс E45–E90 (ГОСТ Р 53316-2009), зависит от типа кабеля
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\11\2023

Совместимость и монтаж

Кронштейн 410 мм, сталь оцинкованная совместим с I-образными стойками стандартных габаритов. Для установки требуется предварительно закрепить кронштейн к стойке с помощью болтов или сварки (в зависимости от проекта). Перфорированные отверстия позволяют фиксировать кабельный лоток болтами M6. Рекомендуется использовать шайбы и гайки с антикоррозийным покрытием. Крепление должно обеспечивать равномерное распределение нагрузки - не допускается сосредоточенная точечная нагрузка выше 5,5 кН.

Безопасность и стандарты

Кронштейн 410 мм, сталь оцинкованная сертифицирован в соответствии с российскими нормами: ГОСТ 52868-2007 (для кабельных систем), ГОСТ Р 9.307-89 (горячее цинкование), ГОСТ 15150-69 (климатические условия), ГОСТ Р 17516.1-90 (сейсмостойкость) и ГОСТ Р 53316-2009 (огнестойкость). Обладает лицензией Росатома и включён в Реестр промышленной продукции РФ. Соответствие стандартам гарантирует безопасность при использовании в критически важных объектах - АЭС, химпроизводствах, энергетике.

Преимущества

• Высокая несущая способность - поддерживает тяжёлые кабельные системы без деформаций
• Защита от коррозии за счёт горячего цинкования - устойчив к влаге, пару, агрессивным средам
• Увеличенный срок службы - до 30 лет даже в агрессивной среде
• Широкий температурный диапазон - работает в экстремальных климатических условиях
• Сейсмостойкость 9 баллов - подходит для районов с высокой сейсмической активностью
• Огнестойкость E45–E90 - сохраняет целостность при пожаре, что важно для эвакуационных путей и критичных систем

Ограничения применения

• Не рекомендован для постоянного контакта с морской водой или высокой солевой нагрузкой - риск локальной коррозии
• Не предназначен для крепления к стенам из кирпича, бетона или других материалов - только к I-образным стойкам
• Запрещено превышать максимальную нагрузку 5,5 кН - возможна потеря устойчивости
• Не следует применять в условиях, где температура ниже –70 C или выше +45 C - выход за пределы климатического исполнения УХЛ-1
• При сварке необходимо соблюдать технологию - перегрев может повредить цинковый слой

Примеры использования

• Крепление кабельных лотков в цехах металлургических заводов
• Фиксация проводов на подстанциях и внутри трансформаторных будок
• Прокладка кабелей в химических производствах с агрессивной средой
• Обустройство кабельных трасс в прибрежных районах с умеренной влажностью
• Системы управления на объектах Росатома - согласно лицензии ЦО-12-101-13253

Практические советы

• При выборе кронштейна проверьте посадочные размеры I-образной стойки - они должны точно соответствовать профилю кронштейна
• Для увеличения срока службы используйте герметики на основе силикона вокруг мест крепления болтов - особенно в сырых помещениях
• При монтаже в сейсмоопасных зонах обязательно проведите расчёт динамических нагрузок и учтите коэффициент запаса
• Проверяйте наличие цинкового покрытия перед установкой - повреждения можно восстановить специальным составом Zink-Spray
• Артикул AS 55 41 FT - единственный вариант в линейке OBO Bettermann с такой комбинацией длины, нагрузки и сертификатов; аналоги не имеют лицензии Росатома
