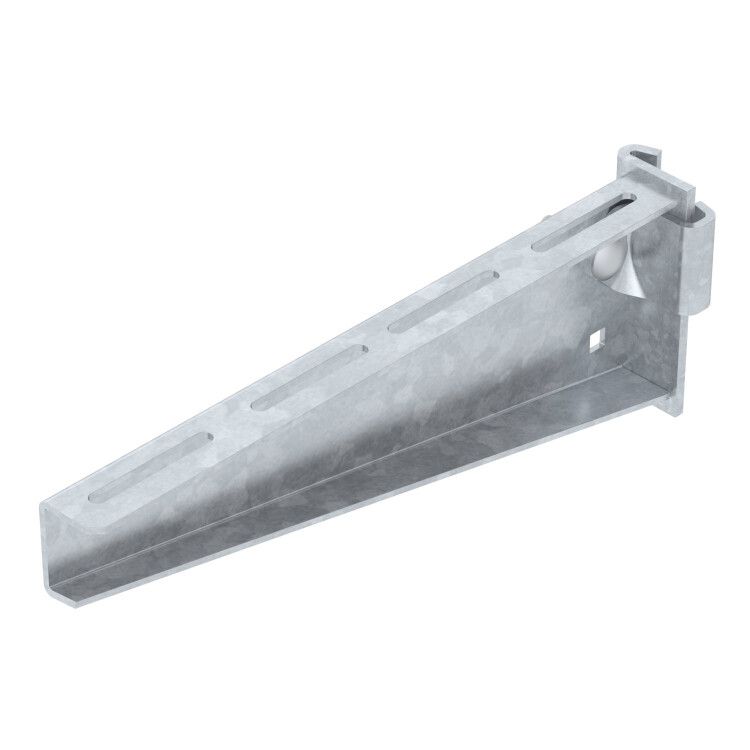

Кронштейн 310мм (AS 55 31 FT) | 6419292 OBO Bettermann

Кронштейн 310мм от OBO BETTERMANN (артикул AS 55 31 FT, артикул 6419292) - сварной опорный кронштейн из стали с горячецинковым покрытием, предназначенный для надежного крепления кабельных лотков к I-образным стойкам при высоких механических нагрузках. Применяется в промышленных условиях, где важна долговечность и устойчивость к агрессивной среде.

Назначение и область применения

Кронштейн 310мм используется для монтажа кабельных лотков на вертикальные I-образные стойки. Обеспечивает прочную фиксацию при нагрузках до 5,5 кН (эквивалентно 550 кг). Подходит для установки в производственных цехах, химических объектах, на энергообъектах и в прибрежных зонах с низкой солевой нагрузкой. Соответствует требованиям ГОСТ 52868-2007 и имеет лицензию Росатома (ЦО-12-101-13253).

Технические характеристики

• Несущая способность: 5,5 кН (550 кг)
• Материал: сталь
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Класс климатического исполнения: УХЛ-1 по ГОСТ 15150-69 (рабочий температурный диапазон от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и комплектации системы)
• Перфорация: отверстия под крепление лотка болтами M6
• Длина: 310 мм
• Регистрация в реестре промышленной продукции РФ: 1367/11/2023

Совместимость и монтаж

Кронштейн 310мм совместим с I-образными стойками стандартных размеров. Для монтажа требуется сварка или крепление через предварительно просверленные отверстия. Перфорация позволяет закрепить лоток болтами M6. Установка выполняется на вертикальные элементы каркаса - например, на стойки кабельных трасс или технологические рамы. Не требует специальных инструментов, кроме сварочного оборудования или гаечных ключей.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 52868-2007, ГОСТ Р 9.307-89, ГОСТ 15150-69, ГОСТ Р 17516.1-90 и ГОСТ Р 53316-2009. Сертифицирован Росатомом (лицензия ЦО-12-101-13253). Огнестойкость подтверждена для временной сохранности целостности кабельной системы при пожаре - от 45 до 90 минут в зависимости от используемых кабелей. Кронштейн 310мм соответствует требованиям безопасности для промышленных объектов с повышенными рисками.

Преимущества

• Высокая несущая способность - подходит для тяжелых кабельных систем
• Горячее цинкование обеспечивает длительную коррозионную стойкость - срок службы более 30 лет
• Устойчивость к экстремальным температурам - работает в холодных и жарких условиях
• Сейсмостойкость 9 баллов - безопасен в сейсмоактивных регионах
• Поддержка сертификации Росатома - допущен к использованию на ядерных и других ответственных объектах

Ограничения применения

Не предназначен для монтажа на несущие конструкции из неметаллических материалов (бетон, дерево) без дополнительных переходных элементов. Не рекомендован для постоянного контакта с морской водой или высокой солевой нагрузкой - хотя цинкование защищает, в таких условиях срок службы снижается. Не следует использовать в качестве самостоятельного несущего элемента - всегда крепите к I-образной стойке. Температурный диапазон ограничен: ниже –70 C и выше +45 C применение запрещено.

Примеры использования

• Крепление кабельных лотков на заводах по производству химикатов
• Монтаж силовых трасс в тепловых и атомных электростанциях
• Фиксация кабелей на промышленных конвейерах в суровых климатических зонах
• Установка в подземных коммуникационных коллекторах с возможностью воздействия влаги и перепадов температур

Практические советы

• Проверьте посадочные размеры I-образной стойки перед монтажом - кронштейн 310мм рассчитан на стандартные профили, но требует точного совпадения ширины полок
• При сварке соблюдайте режимы, чтобы не повредить цинковый слой вокруг шва; после сварки рекомендуется обработка антикоррозийным составом
• Используйте болты M6 с гайками и шайбами для фиксации лотка - это исключит деформацию перфорированных отверстий
• Для систем с высокой плотностью кабелей проверяйте суммарную массу - не превышайте 550 кг на один кронштейн
• Артикулы AS 55 31 FT и 6419292 - это один и тот же продукт; при заказе указывайте оба номера для точного совпадения
