Кронштейн 410мм (AW 55 41 FT) | 6418597 OBO Bettermann

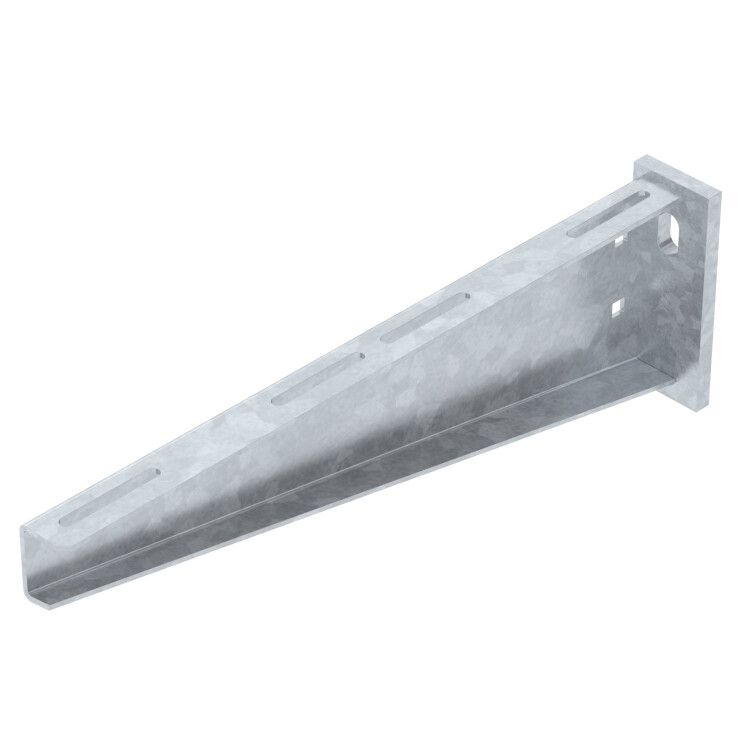

Кронштейн 410 мм стальной оцинкованный OBO BETTERMANN (артикул AW 55 41 FT) предназначен для надёжного крепления кабельных лотков шириной до 400 мм в условиях повышенных механических нагрузок и агрессивной среды. Этот элемент системы кабельной инфраструктуры сочетает прочность стали, долговечность горячеоцинкованного покрытия и соответствие требованиям промышленной безопасности.

Назначение и область применения

Кронштейн 410 мм стальной оцинкованный используется для монтажа кабельных лотков на стены и опорные конструкции. Подходит для установки в производственных зонах, химических цехах, энергообъектах и других местах с высокими требованиями к надёжности. Применяется там, где требуется удерживать значительную массу кабелей - например, на заводах, в подстанциях, на объектах ЖКХ и транспорта. Также допускается использование в прибрежных районах с низкой солевой нагрузкой.

Технические характеристики

• Длина: 410 мм
• Ширина лотка: до 400 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование (толщина слоя 60–85 мкм по ГОСТ Р 9.307-89)
• Несущая способность: 5,5 кН (эквивалентно 550 кг)
• Угол установки: 90° (перпендикулярное крепление к стене/опоре)
• Исполнение: настенный и опорный
• Огнестойкость: класс E45–E90 (по ГОСТ Р 53316-2009, зависит от типа кабеля)
• Сейсмостойкость: до 9 баллов (по ГОСТ Р 17516.1-90)
• Климатическое исполнение: УХЛ-1 (температура эксплуатации от –70 C до +45 C)
• Перфорация: для крепления лотка - M6; для крепления кронштейна - M12
• Срок службы: не менее 30 лет

Совместимость и монтаж

Кронштейн 410 мм стальной оцинкованный совместим с кабельными лотками шириной до 400 мм, соответствующими ГОСТ 52868-2007. Крепится к поверхности с помощью анкеров или болтов M12 через предварительно просверленные отверстия. Для фиксации самого лотка используются саморезы или болты M6. Рекомендуется использовать комплектующие того же производителя - OBO BETTERMANN - для обеспечения совместимости и сохранения сертифицированных параметров нагрузки. Монтаж возможен на бетон, кирпич, металлические профили и другие жёсткие основания.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (системы кабельных лотков)
• Огнестойкость проверена по ГОСТ Р 53316-2009
• Сейсмостойкость подтверждена по ГОСТ Р 17516.1-90
• Цинкование выполнено по ГОСТ Р 9.307-89
• Климатическое исполнение УХЛ-1 - по ГОСТ 15150-69
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/23/2023)

Преимущества

• Высокая несущая способность - позволяет устанавливать плотно заполненные лотки без риска деформации
• Горячее цинкование обеспечивает длительную защиту от коррозии даже во влажной среде
• Огнестойкость повышает безопасность при возгорании кабелей
• Сейсмостойкость делает изделие пригодным для регионов с активной сейсмической деятельностью
• Перфорация стандартизована - упрощает сборку и замену компонентов
• Подтверждённые сертификаты снижают риск отказа при инспекциях и аудитах

Ограничения применения

• Не рекомендуется для использования в зонах с высокой солевой нагрузкой (например, побережья морей с постоянным воздействием морского воздуха)
• Не предназначается для прямого контакта с открытым пламенем - хотя огнестойкий, он не является противопожарной изоляцией
• Требует жёсткого основания для крепления - не подходит для гипсокартона, древесины или других мягких материалов без усиления
• Не применяется в качестве самостоятельного несущего элемента - всегда должен использоваться в составе полноценной системы кабельных лотков

Примеры использования

• Фиксация лотков с силовыми кабелями на производственной линии в металлургическом цехе
• Монтаж распределительных каналов в подземном технологическом помещении АЭС
• Установка кабельных трасс в химзаводе с периодическим воздействием паров
• Обустройство электроснабжения в административном корпусе в холодном климате (Сибирь, Дальний Восток)

Практические советы

• При выборе крепёжных элементов используйте болты M12 и анкеры, рассчитанные на нагрузку не ниже 5,5 кН
• Проверьте посадочную ширину лотка - она должна точно соответствовать 400 мм, иначе возможен люфт или перегрузка
• При монтаже на вертикальные поверхности соблюдайте шаг между кронштейнами - не более 1,5 метра при максимальной нагрузке
• Для продления срока службы в условиях повышенной влажности дополнительно контролируйте целостность цинкового слоя после монтажа
• Артикул AW 55 41 FT - это точный идентификатор для заказа запасных частей и совместимых компонентов от OBO BETTERMANN
