Кронштейн подвеса настенный 400 | PR08.2294 Промрукав Строитель

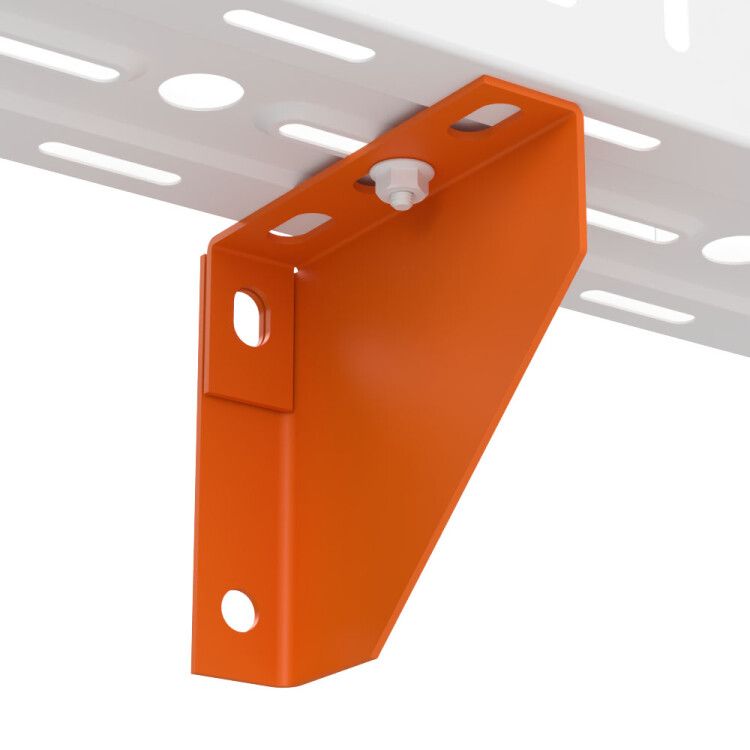

Кронштейн подвеса настенный 400 от ПРОМРУКАВ (артикул pr08.2294) - это надежный несущий элемент для монтажа кабельных лотков шириной до 400 мм. Изготовлен из оцинкованной стали, выдерживает экстремальные температуры и подходит как для внутренних, так и для частично открытых помещений.

Назначение и область применения

Кронштейн подвеса настенный 400 предназначен для крепления кабельных лотков к стенам. Он служит основой для сборки линий КНС (кабельных накладных систем) - как в вертикальном, так и в горизонтальном направлении. Подходит для прокладки силовых и слаботочных кабелей в промышленных зонах, на объектах ЖКХ, транспорта, энергетики и других сферах, где требуется жесткая фиксация лотков.

Технические характеристики

• Ширина лотка: 400 мм - обеспечивает совместимость с лотками этой ширины;
• Материал: сталь оцинкованная - высокая прочность и устойчивость к механическим нагрузкам;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерный слой цинка толщиной 10–22 мкм, защищающий от коррозии;
• Цвет: серый - соответствует стандартному цвету оцинкованной стали;
• Климатическое исполнение: УХЛ2 - допускает работу в помещениях и под навесом при температуре от -80 C до +150 C;
• Тип изделия: консоль - позволяет крепить лоток на расстоянии от стены, сохраняя доступ к кабелям.

Совместимость и монтаж

Кронштейн подвеса настенный 400 совместим со всеми лотками шириной 400 мм, имеющими стандартную систему крепления. Монтируется непосредственно к стене с помощью анкеров или дюбелей - тип крепежа выбирают в зависимости от материала стены (бетон, кирпич, газоблок). Для установки необходимо предварительно просверлить отверстия под крепеж, расположенные в основании кронштейна. Расстояние между точками крепления рассчитывается исходя из нагрузки и шага между кронштейнами (обычно 1–1,5 м).

Безопасность и стандарты

Изделие соответствует требованиям к эксплуатации в условиях УХЛ2 по ГОСТ 15150. Прочностные характеристики обеспечивают безопасную работу при максимальных расчетных нагрузках. Наличие оцинкованного покрытия снижает риск возникновения электрохимической коррозии при контакте с другими металлическими элементами системы.

Преимущества

• Высокая долговечность благодаря технологии Сендзимира - цинк нанесён до формования, поэтому покрытие целостно даже после гиба и сверления;
• Универсальная форма - один кронштейн используется как для вертикальной, так и для горизонтальной сборки;
• Не требует дополнительной защиты - оцинковка полностью заменяет краску или порошковое покрытие;
• Работает в широком диапазоне температур - подходит для холодильных камер, печных участков и тепловых трасс.

Ограничения применения

• Не предназначена для постоянного прямого воздействия дождя, снега или повышенной влажности - хотя УХЛ2 допускает работу под навесом, открытые участки на улице требуют дополнительной защиты;
• Не рекомендуется использовать в средах с агрессивными химическими веществами (например, кислоты, щелочи) - оцинковка может разрушаться;
• Подходит только для лотков шириной 400 мм - несовместим с более узкими или широкими моделями без адаптеров.

Примеры использования

• Фиксация кабельных лотков в цехах на заводах - например, для питания автоматических линий;
• Прокладка кабелей в подъездах многоквартирных домов - под потолком или вдоль стен;
• Обустройство электроснабжения на станциях метро - там, где нужна компактная и надёжная система;
• Монтаж проводки в логистических терминалах - особенно в местах с перепадами температур.

Практические советы

• Перед монтажом проверьте, чтобы лоток имел точно 400 мм по ширине - даже 5 мм расхождения могут помешать фиксации;
• При установке в бетон используйте анкерные болты M8–M10; для кирпича - подходят распорные дюбели;
• Если кронштейн подвеса настенный 400 применяется в паре с другим оборудованием, убедитесь, что все элементы имеют одинаковое защитное покрытие - это предотвращает гальваническую коррозию;
• При необходимости удлинения линии - комбинируйте несколько кронштейнов, не превышая рекомендованную длину пролёта (не более 1,5 м без дополнительной поддержки);
• При работе в условиях низких температур (-60 C и ниже) избегайте ударных нагрузок - сталь становится менее пластичной.
