Кронштейн 510мм (AS 55 51 FT) | 6419304 OBO Bettermann

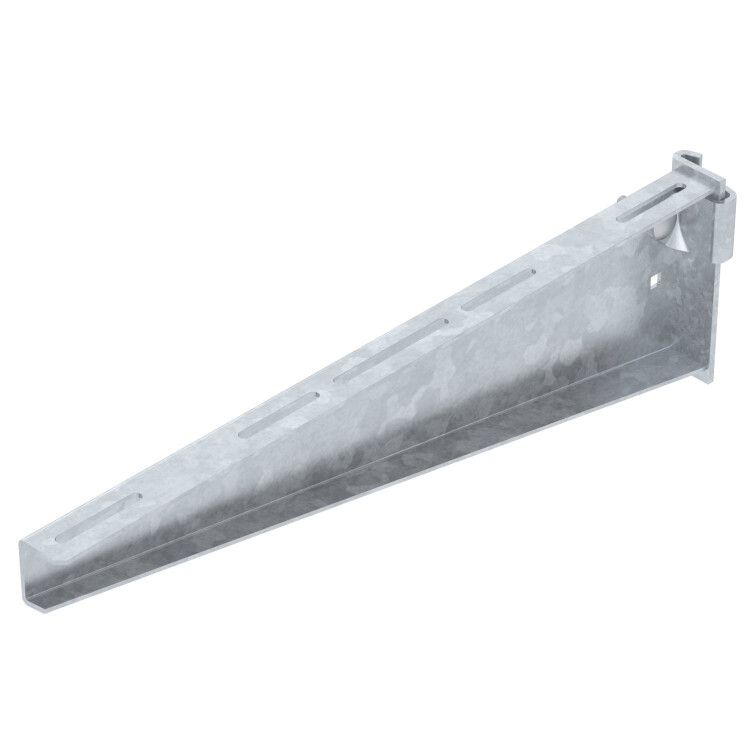

Кронштейн AS 55 51 FT, ГСИ - стальной оцинкованный кронштейн с консолью 510 мм, предназначенный для надёжного крепления кабельных лотков к I-образным стойкам при высоких механических нагрузках. Продукт соответствует требованиям ГОСТ и рассчитан на длительную эксплуатацию в сложных промышленных условиях.

Назначение и область применения

Кронштейн AS 55 51 FT, ГСИ используется для монтажа кабельных лотков на вертикальные I-образные стойки в местах с повышенными механическими и климатическими нагрузками. Подходит для установки в производственных цехах, химических объектах, на промзонах рядом с побережьями с умеренной солевой агрессивностью. Обеспечивает долговременную фиксацию лотков даже при значительном весе кабелей и вибрационных воздействиях.

Технические характеристики

• Длина консоли: 510 мм
• Несущая способность: 5,5 кН (эквивалентно 550 кг)
• Материал: сталь с покрытием горячим цинком
• Толщина цинкового слоя: 60–85 мкм (по ГОСТ Р 9.307-89)
• Класс климатического исполнения: УХЛ-1 (работает от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов (по ГОСТ Р 17516.1-90)
• Огнестойкость: E45–E90 (зависит от типа кабеля, по ГОСТ Р 53316-2009)
• Перфорация: для крепления лотка болтами M6
• Срок службы: не менее 30 лет при правильной эксплуатации

Совместимость и монтаж

Кронштейн AS 55 51 FT, ГСИ совместим с I-образными стойками стандарта OBO и аналогичными профилями с подходящими габаритами. Для монтажа требуется сварка к стойке - изделие является сварным. Перфорированные отверстия позволяют закрепить лоток болтами M6. Убедитесь, что ширина основания стойки позволяет плотно прилегать опорной пластине кронштейна. Не используйте с U-профилями или круглыми трубами - конструкция не обеспечит необходимую жёсткость.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (для кронштейнов кабельных систем)
• Цинкование выполнено по ГОСТ Р 9.307-89
• Устойчивость к температуре - по ГОСТ 15150-69 (класс УХЛ-1)
• Сейсмическая устойчивость - по ГОСТ Р 17516.1-90
• Огнестойкость - по ГОСТ Р 53316-2009 (классы E45–E90)

Преимущества

• Высокая несущая способность - поддерживает тяжёлые кабельные системы до 550 кг
• Защита от коррозии за счёт горячего цинкования - устойчив к влаге, химическим парам и соляному туману
• Долговечность - срок службы более 30 лет без замены
• Сейсмостойкость - сохраняет целостность при сильных колебаниях
• Огнестойкость - не теряет прочность при воздействии открытого пламени до 90 минут

Ограничения применения

• Не предназначен для наружной установки в районах с высокой солевой нагрузкой (морской берег с постоянным брызгами)
• Требует сварки - нельзя смонтировать без оборудования и навыков сварочных работ
• Не совместим с креплением на стену или потолок - только к I-образным стойкам
• Запрещена эксплуатация при температурах ниже –70 C или выше +45 C
• Не рекомендован для использования в средах с агрессивными кислотами или щелочами без дополнительной защиты

Примеры использования

• Фиксация кабельных лотков в цехах металлургических заводов
• Подвеска силовых трасс в химических производствах с высокой влажностью
• Монтаж кабельных систем на промышленных эстакадах в припортовых зонах
• Установка в распределительных пунктах с высокой плотностью кабелей
• Электроснабжение объектов в регионах с суровым климатом (Сибирь, Дальний Восток)

Практические советы

• Проверьте ширину I-образной стойки перед монтажом - опорная пластина должна полностью прилегать
• Используйте болты M6 с гайками и шайбами для фиксации лотка - избегайте саморезов
• При сварке соблюдайте технологию: минимальный нагрев зоны цинкования, чтобы не повредить антикоррозийный слой
• Для длинных участков трассы устанавливайте кронштейны через каждые 1,5–2 метра - максимальный шаг зависит от нагрузки
• При использовании в холодных условиях проверяйте герметичность соединений - конденсат может скапливаться внутри лотка
• Артикул AS 55 51 FT, ГСИ - единственный вариант в линейке OBO Bettermann с такой комбинацией длины, нагрузки и класса защиты; другие модели не заменят его в этих задачах
