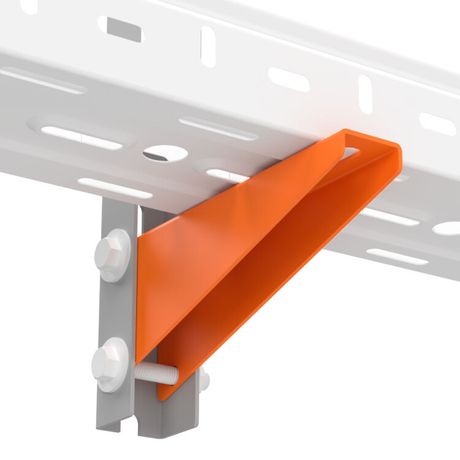

Кронштейн подвеса стоечный 500 | PR08.2289 Промрукав Строитель

Кронштейн подвеса стоечный 500 от Промрукав (арт. pr08.2289) - это надёжный несущий элемент для крепления кабельных лотков шириной 500 мм к вертикальным стойкам. Изготовлен из оцинкованной стали с горячим цинком, выдерживает экстремальные температуры и подходит для внутренней установки в помещениях и под навесом.

Назначение и область применения

Кронштейн подвеса стоечный 500 предназначен для фиксации кабельных лотков шириной 500 мм на стойках типа 35×30. Он используется там, где требуется прочная, долговечная и быстрая система подвеса: в промышленных зонах, на заводах, в распределительных пунктах, на элеваторах и других объектах с большими объемами силового и слаботочного кабеля.

Технические характеристики

• Тип изделия: Консоль
• Ширина лотка: 500 мм
• Исполнение: Консоль для крепления в профиль
• Материал: Сталь оцинкованная
• Покрытие: Горячий цинк (по технологии Сендзимира)
• Толщина цинкового слоя: 10–22 мкм
• Огнестойкость: Да
• Цвет: Серый
• Климатическое исполнение: УХЛ2 (эксплуатация в помещении и под навесом)
• Диапазон рабочих температур: от -80 C до +150 C

Совместимость и монтаж

Кронштейн подвеса стоечный 500 совместим исключительно со стойками настенно-потолочными типоразмера 35×30. Монтаж осуществляется путём зацепления консоли в боковые пазы стойки - без сверления, болтов или гаек. Благодаря этому время установки снижается на 40–60% по сравнению с традиционными системами. Для правильной работы необходимо проверить соответствие ширины лотка 500 мм и жёсткости опорной стойки.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и работает в условиях повышенной влажности и перепадов температур. Цинкование по методу Сендзимира обеспечивает равномерное и плотное покрытие, предотвращающее коррозию даже при механических повреждениях поверхности. Соответствует нормам безопасности для промышленных электроустановок.

Преимущества

• Высокая скорость монтажа - крепление без инструментов
• Защита от коррозии благодаря глубокому горячему цинкованию
• Работает при экстремальных температурах - от -80 C до +150 C
• Не требует периодического обслуживания
• Поддерживает огнестойкость всей кабельной трассы

Ограничения применения

Кронштейн подвеса стоечный 500 нельзя использовать с другими типами стоек - например, с круглыми, трубчатыми или самонесущими. Также он не рассчитан на внешнюю установку под открытым небом - хотя материал выдерживает влажность, длительное воздействие осадков и ультрафиолета не предусмотрено конструкцией. Нагрузка должна соответствовать классу 35×30; превышение допустимых весов недопустимо.

Примеры использования

• Фиксация лотков с силовым кабелем на участках производства с частыми технологическими изменениями
• Обустройство кабельных трасс в цехах пищевой промышленности, где важна чистота и устойчивость к химическим веществам
• Установка в теплицах, холодильных камерах и парилках - благодаря широкому температурному диапазону
• Электрооборудование на железнодорожных терминалах и автобазах - где нужна быстрая замена и модификация трасс

Практические советы

• Перед монтажом убедитесь, что стойка имеет точные габариты 35×30 мм - отклонение более чем +-1 мм затруднит защёлкивание.
• На длинных участках трассы рекомендуется устанавливать кронштейны через каждые 1,5–2 метра, особенно при заполнении лотка на 70% и выше.
• При использовании в местах с возможностью механических ударов - контролируйте целостность цинкового слоя после установки.
• Кронштейн подвеса стоечный 500 можно комбинировать с аналогичными элементами от Промрукав для создания многоуровневых решений - главное, соблюдать шаг между уровнями не менее 150 мм.
