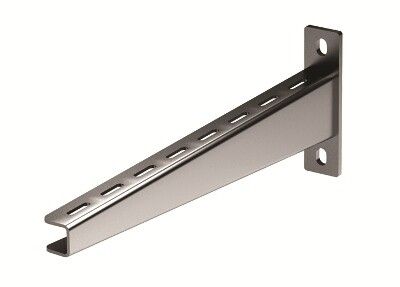

Консоль усиленная осн.500 сталь DKC BBH6050 ДКС

Усиленная консоль 500 мм от DKC (ДКС) - надёжный кронштейн из оцинкованной стали для монтажа широких кабельных лотков с повышенной нагрузкой. Артикул bbh6050 входит в серию B5 Combitech и предназначен для профессионального использования в промышленных условиях.

Назначение и область применения

Усиленная консоль 500 мм используется для фиксации кабельных лотков шириной до 500 мм в местах с высокими механическими нагрузками. Подходит для установки на металлические профили серии B5 Combitech, а также прямо на стену. Применяется в цехах, на производствах, в распределительных пунктах, где требуется устойчивая поддержка тяжёлых кабельных систем - например, на конвейерах, станках, в автоматизированных линиях.

Технические характеристики

• Ширина лотка: 500 мм - обеспечивает совместимость с крупногабаритными кабельными каналами
• Несущая способность: 3,2 кг - рассчитана на равномерную нагрузку по всей длине
• Материал: сталь оцинкованная, толщиной 2,5 мм - повышает жёсткость и долговечность
• Покрытие: цинк - защищает от коррозии в средах с повышенной влажностью
• Угол: 90 градусов - позволяет крепить лоток перпендикулярно поверхности
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - работает при температуре от −25C до +40C, в помещениях с умеренной влажностью
• Цвет: серый - сочетается с другими элементами системы B5 Combitech

Совместимость и монтаж

Усиленная консоль 500 мм предназначена для крепления в профили следующих типов: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Также возможна установка на стену с помощью анкеров или дюбелей. Монтаж выполняется через предварительно просверленные отверстия - не требует специальных инструментов. Для прочного соединения используйте крепёж, подходящий по диаметру к отверстиям в консоли.

Безопасность и стандарты

Усиленная консоль 500 мм изготовлена в соответствии с требованиями к огнестойкости и коррозионной стойкости. Серия B5 Combitech соответствует нормам для промышленных кабельных систем. Климатическое исполнение УХЛ2 гарантирует работу в закрытых помещениях с контролируемым микроклиматом.

Преимущества

• Высокая жёсткость благодаря толщине стали 2,5 мм - снижает прогиб под нагрузкой
• Цинковое покрытие продлевает срок службы даже в условиях повышенной влажности
• Одновременная возможность крепления как в профиль, так и на стену - гибкость в планировании трасс
• Совместимость с целой серией профилей B5 Combitech - упрощает сборку и замену компонентов
• Огнестойкость - важное преимущество для объектов с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не рекомендуется использовать вне помещений - материал не адаптирован для воздействия прямых осадков или УФ-лучей
• Несущая способность 3,2 кг рассчитана на равномерно распределённую нагрузку; сосредоточенные точки давления (например, тяжёлые муфты) могут вызвать деформацию
• Подходит только для профилей указанной серии - несовместима с профилями других производителей или старых серий
• Климатическое исполнение УХЛ2 исключает применение в холодных необогреваемых зонах ниже −25C

Примеры использования

• Крепление лотков с силовыми кабелями на заводе по производству автокомпонентов
• Монтаж кабельных трасс в распределительном щите промышленного цеха
• Установка в технологических коридорах с плотным расположением оборудования
• Фиксация лотков в электрощитовой АЭС или химического предприятия (при соблюдении условий УХЛ2)

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 500 мм - использование более широких лотков недопустимо
• При креплении на стену используйте анкеры класса не ниже 8.8 и сверло с шагом, соответствующим толщине консоли
• Для длинных участков трассы устанавливайте консоли с интервалом не более 1,2 метра - это сохраняет форму лотка под нагрузкой
• При использовании в многокабельных системах учтите суммарный вес всех проводов - он не должен превышать 3,2 кг на одну консоль
• Артикул bbh6050 - часть серии B5 Combitech; для унификации системы выбирайте все компоненты из этой же серии
