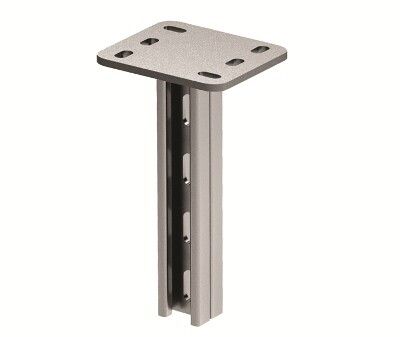

Подвес вертикальный B5 Combitech двойной 41х21, 500 мм DKC (ДКС) BSD2105

Подвес вертикальный двойной 41х21, длина 500 мм от DKC (ДКС) - элемент крепления для сборки жестких кабельных трасс типа ВВН и ВВР. Артикул bsd2105 обеспечивает надежную фиксацию двух параллельных каналов на расстоянии 500 мм друг от друга, что особенно важно при монтаже в помещениях с ограниченным пространством.

Назначение и область применения

Подвес вертикальный двойной 41х21, длина 500 мм предназначен для установки кабельных трасс на вертикальных поверхностях - потолках или полах. Он применяется совместно с консольными системами ВВН-60, ВВН-70, BBD-21, ВВР-21/41. Подходит для создания односторонних и двусторонних маршрутов кабеля, где требуется удерживать два канала на одинаковой высоте с сохранением зазора между ними. Часто используется в промышленных объектах, энергообъектах, автоматизированных производствах и на участках с плотной компоновкой коммуникаций.

Технические характеристики

• Форма профиля: S-образный двойной, габариты 41×21 мм
• Длина: 500 мм
• Толщина стенки профиля: 2,5 мм
• Толщина крепежной пластины: 6 мм
• Основание: шесть отверстий под болты M10
• Диаметр резьбы крепежного стержня: 10,5 мм
• Материал: углеродистая сталь
• Покрытие: горячее оцинкование (непрерывное холодное цинкование)
• Цвет: серый
• Климатическое исполнение: УХЛ2 - температурный диапазон от −40C до +40C, повышенная влажность

Совместимость и монтаж

Подвес вертикальный двойной 41х21, длина 500 мм совместим исключительно с кабельными трассами из серии B5 Combitech от DKC: ВВН-60, ВВН-70, BBD-21, ВВР-21/41. Для монтажа необходимо:

• Закрепить подвес через отверстия в основе к полу или потолку с помощью анкеров или болтов M10;
• Вставить кабельную трассу в S-профиль сверху - она защелкивается механически без дополнительных креплений;
• Не допускать перегрузки: максимальная нагрузка рассчитана на вес двух заполненных трасс типоразмера до 70 мм.

Из-за наличия двух параллельных направляющих возможна установка трасс с шагом 41 мм - это позволяет избежать контакта проводов и улучшает теплоотвод.

Безопасность и стандарты

Подвес соответствует требованиям ГОСТ Р 50571.15-97 (Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Электромонтажные устройства). Климатическое исполнение УХЛ2 гарантирует работу в условиях повышенной влажности и колебаний температуры. Наличие оцинкованного покрытия предотвращает коррозию даже при длительном воздействии влаги.

Преимущества

• Двойная конструкция позволяет смонтировать две кабельные трассы в одном месте без необходимости использовать два отдельных подвеса - экономит время и материалы.
• S-образный профиль обеспечивает самофиксацию трассы - не требуются дополнительные хомуты или винты.
• Высокая прочность стали и толщина 2,5 мм обеспечивают долговечность даже при значительных нагрузках.
• Оцинкованное покрытие снижает потребность в обслуживании и продлевает срок службы системы.

Ограничения применения

• Не предназначена для монтажа вне помещений без защиты от прямых осадков - хотя покрытие устойчиво к влаге, система не имеет IP-защиты.
• Несовместима с другими сериями кабельных трасс, кроме B5 Combitech - нельзя использовать с продукцией других брендов или старыми моделями DKC.
• Не рекомендуется применять в средах с постоянным воздействием агрессивных химических веществ (например, кислот, щелочей) - оцинковка не выдерживает длительного контакта.
• Длина 500 мм является фиксированной; удлинение невозможно без специальных переходников, которые в ассортименте DKC отсутствуют.

Примеры использования

• Производственные цеха: крепление силовых и сигнальных кабелей к потолку рядом с конвейерами.
• Аварийные выходы: организация кабельных путей вдоль стен в подземных парковках.
• Объекты ЖКХ: монтаж кабелей связи и управления в лифтовых shafts с ограниченным пространством.
• Энергетические подстанции: размещение вторичных цепей вдоль бетонных опор.

Практические советы

• Перед монтажом проверьте соответствие внутреннего диаметра трассы ширине профиля подвеса - 41 мм - чтобы избежать люфта.
• При использовании на потолке используйте анкерные болты класса прочности не ниже 8.8 - минимальный момент затяжки 25 Нм.
• Если планируете монтаж нескольких рядов подвесов - соблюдайте интервал не более 1,5 м между точками крепления для равномерного распределения нагрузки.
• При работе в сырых помещениях дополнительно контролируйте состояние оцинковки каждые 2–3 года - при появлении белого налета (цветущего цинка) можно протирать поверхность маслом для замедления окисления.
• Артикул bsd2105 всегда указывается в документации на проект - он отличается от аналогов по форме и размеру, поэтому не стоит менять его на другие модели без согласования с проектом.
