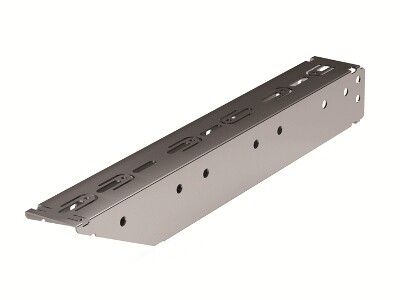

Консоль быстрой фиксации BBF, L500, толщ.1,5 мм, цинк-ламельная | BBF5050ZL DKC ДКС

Консоль быстрой фиксации BBF с основанием 500 мм и толщиной 1,5 мм - это надёжный элемент для сборки кабельных трасс в металлических системах. Бренд DKC (ДКС) предлагает эту модель из серий B5 Combitech с цинк-ламельным покрытием, обеспечивающим долговечную защиту даже в агрессивных средах.

Назначение и область применения

Консоль быстрой фиксации BBF предназначена для крепления кабельных лотков к вертикальным направляющим профилям типа BPF. Подходит для установки на стенках, потолках и перегородках там, где требуется жёсткая и быстрая фиксация. Часто используется в автомобильных цехах, заводских помещениях, объектах ЖКХ и строящихся зданиях с повышенными требованиями к защите от коррозии.

Технические характеристики

• Тип консоли: зажимная - позволяет закрепить без сверления, просто вставив в профиль BPF;
• Ширина лотка: 500 мм - совместима с лотками такого же размера;
• Угол: 90 градусов - формирует перпендикулярное крепление к профилю;
• Материал: сталь оцинкованная - прочная и устойчивая к механическим нагрузкам;
• Покрытие: цинк-ламель - слоистое цинковое напыление, повышает срок службы в условиях влаги и химических воздействий;
• Несущая способность: 1,1 кН - выдерживает вес до 110 кг равномерно распределённого груза;
• Толщина материала: 1,5 мм - оптимальное соотношение жёсткости и массы;
• Огнестойкость: да - соответствует нормам пожарной безопасности при использовании в замкнутых пространствах;
• Цвет: серый - унифицированный внешний вид для индустриальных решений.

Совместимость и монтаж

Консоль быстрой фиксации BBF работает исключительно с профилем BPF от DKC (ДКС). Для монтажа достаточно вставить её в профиль до щелчка - никаких болтов или инструментов не требуется. Убедитесь, что ширина профиля точно соответствует 500 мм. Нагрузка должна распределяться равномерно между двумя соседними консолями. Максимальный шаг между точками крепления - 1,5 метра при максимальной нагрузке.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости согласно ГОСТ Р 53318 и рекомендовано для внутренних помещений с риском возгорания. Цинк-ламельное покрытие соответствует DIN EN ISO 1461 по классу защиты ZA275. Применение вне допустимых температурных пределов (-40C…+80C) снижает эффективность антикоррозийной защиты.

Преимущества

• Быстрый монтаж без инструментов - экономия времени при сборке трасс;
• Высокая несущая способность - безопасная работа с тяжёлыми кабельными пакетами;
• Защита от коррозии благодаря цинк-ламельному покрытию - особенно актуально в сырых или химически активных средах;
• Жёсткий П-образный профиль - минимизирует прогиб под нагрузкой;
• Готовое решение под стандартные системы DKC - легко масштабируется и модифицируется.

Ограничения применения

• Не для наружных установок без дополнительной защиты от осадков;
• Работает только с профилями BPF - несовместима с другими типами направляющих;
• Подходит только для горизонтального расположения лотков; вертикальное использование невозможно;
• Не рассчитана на ударные или динамические нагрузки - не использовать на движущихся участках оборудования;
• При частичном удалении покрытия во время монтажа возможна локальная коррозия - необходимо обработать места повреждения специальным составом.

Примеры использования

• Фиксация кабельных лотков в корпусах автоматизации на автосборочных линиях;
• Обустройство силовой трассы в производственных цехах с высокой влажностью;
• Монтаж сигнализационных и контрольных проводов в административных зданиях с бетонными перекрытиями;
• Электромонтаж в новых офисных комплексах с применением стандарта DKC B5 Combitech.

Практические советы

• Перед монтажом проверьте соответствие глубины профиля BPF ширине консоли - 500 мм должны полностью входить без усилия;
• На длинных участках используйте хотя бы три точки крепления на каждые два метра лотка;
• Если есть риск повреждения покрытия при затяжке - используйте пластиковую насадку на плоскогубцы;
• Для длительной работы в агрессивной среде периодически осматривайте поверхность на наличие белого налёта - это первый признак начала коррозии;
• Артикул bbf5050zl можно заказывать партиями - все компоненты серии B5 Combitech взаимозаменяемы внутри одной системы.
