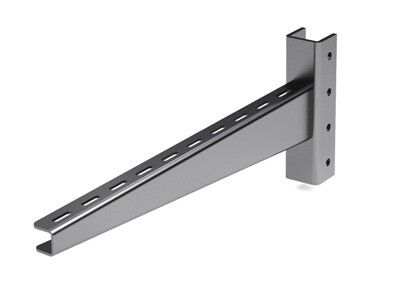

Консоль быстрой фиксации для тяжелых нагрузок 500мм, горячеоцинкованная | BBF6050HDZ DKC ДКС

Консоль быстрой фиксации для тяжелых нагрузок 500 мм, горячеоцинкованная от DKC (ДКС), артикул bbf6050hdz, предназначена для надежного крепления кабельных лотков шириной до 500 мм в условиях повышенной механической нагрузки и агрессивной среды. Продукт из серии B5 Combitech сочетает прочность стали с долговечностью горячего цинкования.

Назначение и область применения

Консоль используется для монтажа кабельных лотков на вертикальных поверхностях - в промышленных помещениях, на объектах энергетики, транспорта, химической и пищевой отраслях. Подходит для систем, где требуется удерживать тяжелые кабельные трассы с распределенной нагрузкой до 330 кг. Обеспечивает жесткую фиксацию без необходимости сварки или сложного крепления.

Технические характеристики

• Тип консоли: зажимная - обеспечивает быстрое закрепление без дополнительных элементов сборки
• Несущая способность: 330 кг - рассчитана на работу с крупными лотками, заполненными кабелями
• Ширина лотка: 500 мм - соответствует стандартным размерам промышленных кабельных каналов
• Материал: сталь оцинкованная - основа из прочной углеродистой стали
• Защитное покрытие: горячее цинкование - слой цинка формируется методом погружения, обеспечивая равномерную и долговечную антикоррозийную защиту
• Угол: 90 градусов - позволяет крепить лоток перпендикулярно стене или несущей конструкции
• Огнестойкость: да - материал сохраняет форму и функциональность при воздействии открытого пламени в рамках нормативных требований
• Цвет: серый - единообразный внешний вид, совместим с другими элементами системы B5 Combitech

Совместимость и монтаж

Консоль bbf6050hdz совместима с профилями серии BPM-41, BPD-41 и BPV-41 при использовании штифта BBF5002HDZ. Для крепления к I-образному профилю ВРМ-50 применяются пластины BMD2002HDZ. Монтаж выполняется вручную: консоль защелкивается на профиле, после чего фиксируется штифтом или пластиной. Нет необходимости в сварке, болтовых соединениях или специальных инструментах - достаточно обычного ключа или отвертки для затяжки.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и механической прочности, применяемым в промышленных электроустановках. Горячее цинкование соответствует ГОСТ 14771-76 и ISO 1461, что гарантирует соответствие международным стандартам защиты от коррозии. Серия B5 Combitech прошла испытания на статическую нагрузку и устойчивость к вибрациям.

Преимущества

• Высокая несущая способность - подходит для самых тяжелых кабельных трасс
• Быстрая установка - исключает время на сварку и сложную сборку
• Долговечность - горячее цинкование защищает от коррозии даже в сырых, агрессивных или химически активных средах
• Совместимость с популярными профилями - легко интегрируется в существующие системы
• Огнестойкость - безопасна для использования в местах с риском возгорания

Ограничения применения

• Не предназначен для крепления к трубчатым или круглым профилям - только к профилям серии BPM/BPD/BPV и ВРМ-50
• Не рекомендуется использовать в условиях постоянного погружения в жидкость - хотя цинкование устойчиво к влаге, длительное нахождение под водой снижает срок службы
• Максимальная температура эксплуатации - до +80C; при более высоких температурах возможна деформация материала
• Не подходит для динамических нагрузок выше 330 кг - превышение допустимой массы вызывает риск провисания или отказа крепления

Примеры использования

• Фиксация кабельных лотков в цехах металлургического производства
• Монтаж силовых трасс на АЭС, ТЭЦ и подстанциях
• Установка в пищевых цехах с частой мойкой оборудования
• Крепление кабелей на элеваторах, конвейерах и автоматизированных линиях
• Обустройство коммуникаций в тоннелях и подземных сооружениях с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы профиль имел правильные габариты - особенно важно соблюдение посадочного размера для штифта BBF5002HDZ
• При работе с несколькими консолями выставляйте их на одном уровне - используйте уровень или лазерную указку для точности
• Не используйте смазку или масла при установке - они могут нарушить адгезию цинкового слоя
• Проверяйте состояние покрытия перед монтажом: при наличии глубоких царапин или сколов - замените деталь
• Для максимальной надежности в вибрационных средах дополнительно фиксируйте лоток с помощью хомутов или демпферов
