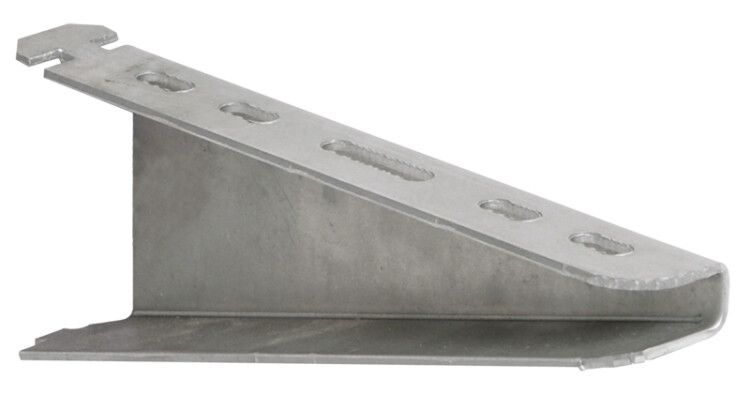

Кронштейн замковый осн. 500мм | CLP1CL-500-1 IEK

Кронштейн замковый основание 500 мм сталь от IEK (ИЭК), артикул clp1cl-500-1, предназначен для надежного крепления металлических лотков к потолочным профилям. Изготовлен из оцинкованной стали толщиной 1,5 мм, обеспечивает долговечную работу в широком диапазоне температур и соответствует ГОСТ 14918-80.

Назначение и область применения

Кронштейн замковый основание 500 мм сталь используется для фиксации металлических лотков (прокатных или проволочных) на потолочных перфорированных профилях. Применяется в системах подвесов для прокладки кабельных трасс в помещениях с высокими требованиями к прочности и устойчивости к коррозии - например, в промышленных цехах, энергообъектах, транспортных терминалах и объектах ЖКХ.

Технические характеристики

• Тип кронштейна: Зажимная консоль
• Ширина лотка: 500 мм - подходит для крупногабаритных лотков, рассчитана на плотную укладку кабелей
• Материал: Сталь оцинкованная - защищена от коррозии, сохраняет целостность даже во влажной среде
• Покрытие: Оцинкованное - равномерное антикоррозийное покрытие по всей поверхности
• Толщина материала: 1,5 мм - достаточна для выдерживания нагрузок без деформаций
• Способ монтажа: Потолочный - крепится исключительно к потолочным несущим конструкциям
• Тип соединения: Винтовое - позволяет регулировать положение и легко демонтировать
• Диапазон рабочих температур: от -60 до +60 C - работает в холодильных камерах и жарких производственных зонах
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Цвет: Серый - совместим с большинством типов лотков и систем
• Нормативный документ: ГОСТ 14918-80 - соответствие государственным стандартам на крепежные системы для кабельных трасс

Совместимость и монтаж

Кронштейн замковый основание 500 мм сталь совместим с металлическими лотками шириной 500 мм, имеющими стандартные боковые ребра жесткости. Монтаж выполняется на перфорированные потолочные профили через предварительно просверленные отверстия. Для установки требуются болты M8–M10 (не входят в комплект). Убедитесь, что шаг перфорации профиля соответствует расстоянию между крепежными отверстиями кронштейна - иначе потребуется доработка.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80 - нормативу, регламентирующему конструкцию и испытания крепежных элементов для кабельных лотков. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Температурный диапазон гарантирует безопасную работу в условиях повышенной влажности и экстремальных температур.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и качественной оцинковке
• Универсальная ширина 500 мм - идеально подходит для крупных лотков с большим количеством кабелей
• Долгий срок службы - до 20 лет без необходимости замены при правильном монтаже
• Простота сборки: винтовое соединение позволяет точно выставить уровень и угол установки
• Подходит для использования в агрессивных средах - химических производствах, теплотрассах, на открытых площадках

Ограничения применения

• Не применяется для стенового или напольного крепления - только потолочный монтаж
• Не подходит для лотков шириной менее или более 500 мм - требуется точное соответствие габаритам
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или агрессивных химикатов (например, концентрированных кислот)
• Требует наличия перфорированного профиля - несовместим с цельными балками без отверстий

Примеры использования

• Крепление лотков на потолке производственного цеха с массивными силовыми кабелями
• Обустройство кабельных трасс в холодильных комплексах - устойчивость к низким температурам
• Прокладка кабелей в подземных переходах и тоннелях - защита от влаги и коррозии
• Монтаж в энергетических пунктах и АЭС - соответствие ГОСТ и длительный срок службы

Практические советы

• Перед монтажом проверьте, чтобы перфорация потолочного профиля имела шаг, совпадающий с отверстиями кронштейна - иначе придется сверлить новые отверстия
• Используйте антивибрационные прокладки между кронштейном и профилем в местах с высокой вибрацией (станки, насосы)
• При установке нескольких кронштейнов подряд - контролируйте горизонтальность с помощью уровня; допустимое отклонение +-2°
• Для увеличения срока службы в особенно агрессивных средах можно дополнительно обработать резьбовые участки противозадирной смазкой
• Артикул clp1cl-500-1 - часть серии CLP от IEK (ИЭК); все элементы серии взаимозаменяемы и совместимы друг с другом
