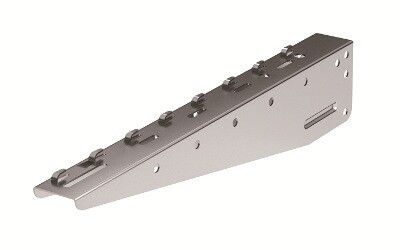

Консоль для проволочного лотка BM осн.500 сталь DKC FC34185 ДКС

Консоль для проволочного лотка основание 500 мм сталь от DKC (ДКС), артикул fc34185, предназначена для надёжной фиксации проволочных лотков системы F5 Combitech на вертикальных поверхностях. Это опорный элемент с высокой несущей способностью, подходящий для промышленных кабельных трасс.

Назначение и область применения

Консоль для проволочного лотка основание 500 мм сталь используется для крепления проволочных лотков системы F5 Combitech к стенам, колоннам или другим вертикальным конструкциям. Она обеспечивает жёсткую и устойчивую поддержку кабельной трассы при максимальной нагрузке до 170 кг. Применяется в цехах, распределительных устройствах, автоматизированных линиях и других объектах с повышенными требованиями к прочности и долговечности.

Технические характеристики

• Материал: сталь оцинкованная толщиной 1,5 мм
• Ширина основания: 500 мм - соответствует стандартному шагу лотков F5 Combitech
• Тип кронштейна: опорный, угол установки 90°
• Неcущая способность: 1,67 кН (эквивалентно 170 кг равномерно распределённой нагрузки)
• Покрытие: цинк - защищает от коррозии
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Климатическое исполнение: УХЛ2 - работает при температуре от −40 C до +40 C и в условиях повышенной влажности
• Цвет: серый

Совместимость и монтаж

Консоль совместима исключительно с системой проволочных лотков F5 Combitech. Для монтажа используются болты М8×60 и гайки М8, которые крепятся к профилям PSM или PSL. Конструкция позволяет выполнить безвинтовой монтаж лотка на самой консоли - достаточно вставить лоток в замковые фиксаторы и зафиксировать зажимами. Не требуются дополнительные инструменты для соединения лотка с консолью после её установки на поверхность.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных электроустановок. Огнестойкость подтверждена тестированиями на выдерживание открытого пламени. Цинковое покрытие снижает риск возникновения коррозии даже в средах с повышенной влажностью. Климатическое исполнение УХЛ2 гарантирует работу в помещениях с переменными условиями окружающей среды.

Преимущества

• Высокая несущая способность - подходит для тяжёлых кабельных трасс с большим числом проводов
• Запатентованная система быстрой фиксации лотка без дополнительных крепёжных деталей
• Защита от коррозии благодаря оцинкованной стали - увеличивает срок службы
• Огнестойкость повышает безопасность при аварийных ситуациях
• Подбор по рекомендованному ассортименту - гарантированная совместимость с комплектующими F5 Combitech

Ограничения применения

• Не применяется вне системы F5 Combitech - несовместима с другими типами лотков или кронштейнов
• Не предназначен для горизонтального крепления - угол 90° рассчитан только на вертикальную установку
• Не рекомендуется использовать в агрессивных химических средах (например, кислотных парах) - хотя есть цинковое покрытие, длительный контакт с такими веществами может вызвать разрушение
• Требуется точное соблюдение шага крепления к профилю PSM/PSL - отклонение более чем +-5 мм снижает надёжность фиксации

Примеры использования

• Фиксация лотков на стенах технологического корпуса завода с множеством силовых кабелей
• Обустройство кабельных трасс на участках с ограниченным пространством - например, рядом с оборудованием или трубопроводами
• Электрооборудование на пищевых производствах - где важны легкая очистка и устойчивость к влаге
• Автоматические линии сборки с частыми перебросками кабелей - благодаря прочности и возможности быстрого доступа к трассе

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 500 мм - консоль не адаптируется под другие размеры
• Используйте только болты М8×60 и гайки М8 из комплекта - другие размеры нарушают расчетную нагрузку
• При установке на бетонную стену используйте анкерные болты; для металлической конструкции - сварите или закрепите через предварительно просверленные отверстия
• Не нагружайте лоток сразу полностью - начальный запуск лучше выполнять с 70–80 % от максимума, чтобы проверить устойчивость всей системы
• Проверяйте состояние цинкового слоя ежегодно - особенно в местах механических контактов или повреждений
