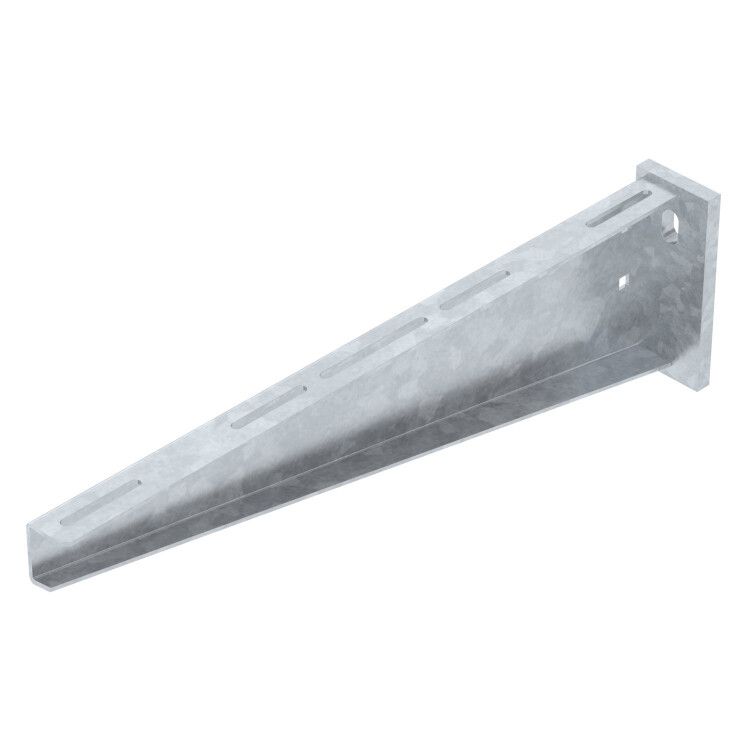

Кронштейн 510 мм горячеоцинкованный от OBO BETTERMANN (арт. aw 55 51 ft, артикул 6418619) предназначен для надёжного крепления кабельных лотков шириной до 500 мм на стенах или опорах. Его прочная конструкция выдерживает нагрузки до 5,5 кН, а защитное цинкование обеспечивает долгий срок службы даже в агрессивных средах.

Назначение и область применения

Кронштейн 510 мм горячеоцинкованный используется для монтажа кабельных лотков в условиях повышенных механических нагрузок и воздействия окружающей среды. Подходит для установки в производственных цехах, химических объектах, на энергообъектах и в прибрежных зонах с умеренной солевой нагрузкой. Применяется там, где требуется длительная эксплуатация без замены - например, в системах автоматизации, на станках, в распределительных пунктах и на транспорте.

Технические характеристики

• Длина: 510 мм
• Ширина лотка: до 500 мм
• Угол изгиба: 90°
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Несущая способность: 5,5 кН (эквивалентно ~550 кг)
• Исполнение: настенный и опорный кронштейн
• Перфорация для крепления лотка: под болты М6
• Перфорация для крепления к стене/опоре: под болты М12
• Температурный диапазон: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Огнестойкость: класс E45–E90 (по ГОСТ Р 53316-2009, зависит от типа кабеля)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет

Совместимость и монтаж

Кронштейн 510 мм горячеоцинкованный совместим с лотками шириной до 500 мм, имеющими стандартную перфорацию под болты М6. Для монтажа используются болты М12, закрепляемые в стене или опорной конструкции через предварительно просверленные отверстия. Кронштейн имеет сварную конструкцию с прямой опорной пластиной - это исключает деформацию под нагрузкой. Рекомендуется использовать анкерные болты или химические анкеры для бетонных оснований. Расстояние между кронштейнами при монтаже лотка - не более 1,5 метра при максимальной нагрузке.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 52868-2007 (системы кабельных лотков)
• Произведён по технологии горячего цинкования согласно ГОСТ Р 9.307-89
• Подтверждена огнестойкость по ГОСТ Р 53316-2009 (классы E45–E90)
• Сейсмическая устойчивость проверена по ГОСТ Р 17516.1-90
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367\23\2023)

Преимущества

• Высокая несущая способность - позволяет монтировать длинные участки лотков с тяжёлыми кабелями
• Горячее цинкование защищает от коррозии даже во влажной и химически активной среде
• Устойчивость к экстремальным температурам - работает в холодильниках, на открытых площадках и в суровом климате
• Сейсмостойкость и огнестойкость обеспечивают безопасность в аварийных ситуациях
• Стандартизованные отверстия позволяют легко комбинировать с другими элементами системы OBO BETTERMANN

Ограничения применения

• Не рекомендован для постоянного контакта с морской водой или высокой солевой нагрузкой - возможна ускоренная коррозия
• Не предназначен для использования в качестве самостоятельной несущей конструкции - требует жёсткого крепления к капитальной стене или металлической раме
• Огнестойкость зависит от типа кабеля внутри лотка; при использовании неквалифицированных кабелей класс E90 может не достигаться
• Не следует применять в условиях частых ударных нагрузок без дополнительной защиты

Примеры использования

• Крепление лотков с силовыми кабелями на заводах по производству химикатов
• Монтаж кабельных трасс в тепловых электростанциях и АЭС
• Фиксация лотков в подземных переходах и на железнодорожных станциях
• Установка в промышленных холодильных камерах и на береговых терминалах с умеренным уровнем соли

Практические советы

• Проверьте посадочные отверстия перед монтажом - они должны точно соответствовать диаметру болтов М6 и М12
• При монтаже на бетон используйте анкеры с гарантией нагрузки ≥5,5 кН
• Не затягивайте болты слишком сильно - это может повредить перфорацию и снижает срок службы
• Для увеличения срока службы в местах с повышенной влажностью дополнительно смазывайте резьбу антикоррозийным составом
• Кронштейн 510 мм горячеоцинкованный можно сочетать с другими изделиями серии AW 55 от OBO BETTERMANN - система совместима по всем параметрам
