Кронштейн 710мм (AS 55 71 FT) | 6419322 OBO Bettermann

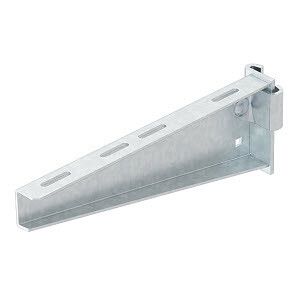

Кронштейн 710 мм горячий цинк от OBO BETTERMANN (арт. AS 55 71 FT) - прочный консольный кронштейн для надёжного крепления кабельных лотков к I-образным стойкам при высоких механических нагрузках. Подходит для промышленных объектов, химических производств и прибрежных зон с умеренной коррозионной активностью.

Назначение и область применения

Кронштейн 710 мм горячий цинк предназначен для крепления кабельных лотков, каналов и других элементов проводки к вертикальным I-образным стойкам. Обеспечивает удержание нагрузки до 5,5 кН (около 550 кг), что делает его подходящим для тяжёлых систем кабельной трассировки. Применяется в производственных цехах, на энергообъектах, в химических и нефтегазовых установках, а также в зонах с низкой солевой нагрузкой - например, вдоль побережья за пределами зоны постоянного брызгания.

Технические характеристики

• Длина: 710 мм
• Несущая способность: 5,5 кН (эквивалентно ~550 кг)
• Материал: сталь
• Покрытие: горячий цинк по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Класс климатического исполнения: УХЛ-1 (работает при температуре от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки системы)
• Перфорация: отверстия под крепление лотка болтами M6
• Обозначение производителя: AS 55 71 FT

Совместимость и монтаж

Кронштейн 710 мм горячий цинк совместим с I-образными стойками стандарта OBO и аналогичными профилями с соответствующими габаритами. Для монтажа требуется сварка к стойке - изделие является сварным, не имеет крепёжных отверстий для болтов на стороне крепления к стойке. Перфорированная часть позволяет закрепить лоток болтами M6 через отверстия. Убедитесь, что ширина I-стойки соответствует посадочному контуру кронштейна - несоответствие снижает несущую способность.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (требования к кронштейнам для кабельных лотков)
• Цинкование выполнено по ГОСТ Р 9.307-89 - обеспечивает долговременную коррозионную стойкость
• Сейсмическая устойчивость проверена по ГОСТ Р 17516.1-90
• Огнестойкость сертифицирована по ГОСТ Р 53316-2009 (класс E45–E90)
• Климатическое исполнение УХЛ-1 по ГОСТ 15150-69 - допускает работу в суровых условиях

Преимущества

• Высокая несущая способность - подходит для массивных кабельных систем
• Горячее цинкование гарантирует защиту от коррозии даже в агрессивной среде
• Срок службы более 30 лет при правильной эксплуатации
• Устойчивость к сейсмическим воздействиям до 9 баллов - безопасно в сейсмоактивных регионах
• Фиксация лотка через перфорацию - удобство и точность монтажа

Ограничения применения

• Не предназначены для крепления к плоским поверхностям - требуют I-образную стойку
• Запрещён монтаж с использованием болтов на стороне крепления к стойке - только сварка
• Не рекомендован для зон с постоянным контактом с морской водой или высокой солевой нагрузкой - риск локальной коррозии
• Огнестойкость зависит от типа кабеля; при использовании кабелей с низкой огнестойкостью реальный класс защиты может быть ниже заявленного

Примеры использования

• Крепление лотков с силовыми кабелями на заводах по производству химикатов
• Трассировка кабелей управления в нефтебазах и насосных станциях
• Разводка кабелей в промышленных холодильных комплексах с экстремально низкими температурами
• Электроснабжение объектов в прибрежных районах с умеренным уровнем соли в воздухе

Практические советы

• Проверьте ширину I-стойки перед монтажом - кронштейн 710 мм горячий цинк рассчитан на стандартные профили OBO, не все аналоги подходят
• Сварку выполняйте профессионально: неплотный шов снижает несущую способность
• При использовании в местах с возможным попаданием воды - контролируйте герметичность соединений между лотком и кронштейном
• Для длительной эксплуатации в условиях вибраций используйте антивибрационные прокладки под крепёж M6
• Артикул AS 55 71 FT - единственный идентификатор этого изделия в каталоге OBO BETTERMANN; избегайте заменителей без проверки по ГОСТ
