Кронштейн 910мм (AW 55 91 FT) | 6418708 OBO Bettermann

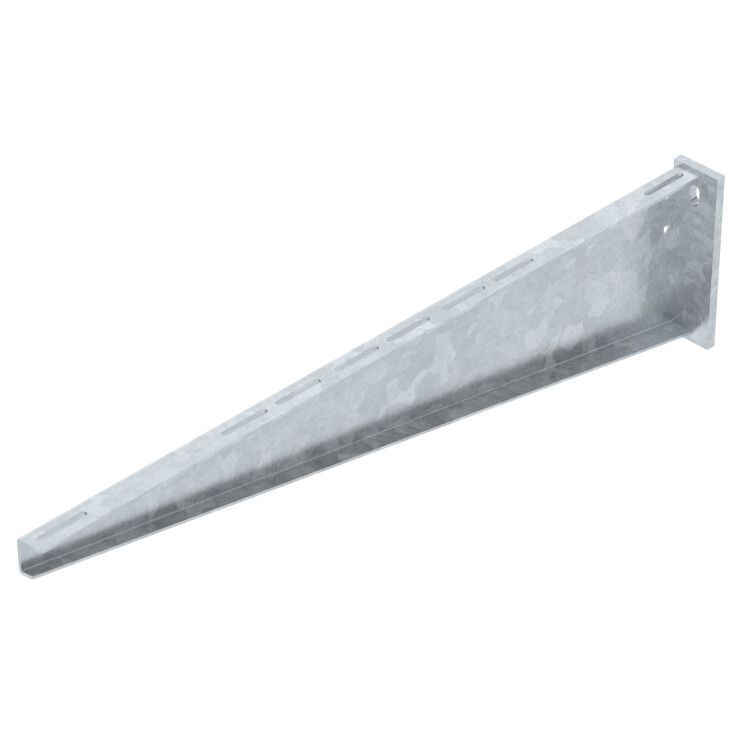

Кронштейн 910 мм с опорой, сталь горячего цинкования от OBO BETTERMANN (арт. AW 55 91 FT) предназначен для надёжного крепления кабельных лотков и трубопроводов на стенах и опорах в условиях повышенных механических нагрузок и агрессивной среды.

Назначение и область применения

Этот кронштейн используется для монтажа кабельных систем в местах с высокими требованиями к прочности и долговечности. Подходит для установки на стены и вертикальные опоры. Применяется в производственных цехах, химических объектах, энергообъектах и зонах с умеренной солевой нагрузкой - например, рядом с побережьями, где требуется защита от коррозии. Кронштейн 910 мм с опорой, сталь горячего цинкования обеспечивает безопасную эксплуатацию в помещениях с высокой температурой, влажностью и риском возгорания.

Технические характеристики

• Длина: 910 мм
• Несущая способность: 5,5 кН (эквивалентно ~550 кг)
• Материал: углеродистая сталь
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Угол установки: 90° (вертикальная плоскость)
• Тип крепления: настенный и опорный, с возможностью одинарного анкерного или болтового крепления
• Перфорация для крепления лотка: под болты М6
• Перфорация для крепления кронштейна: под болты М12
• Температурный диапазон: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Огнестойкость: класс E45–E90 (зависит от типа кабеля, согласно ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет при правильной эксплуатации

Совместимость и монтаж

Кронштейн 910 мм с опорой, сталь горячего цинкования совместим с большинством стандартных металлических кабельных лотков и трубопроводных систем, имеющих соответствующую перфорацию. Для монтажа используются анкеры или болты М12 через предварительно просверленные отверстия в стене или опорной конструкции. Лоток фиксируется болтами М6. Рекомендуется использовать комплектующие того же производителя - OBO BETTERMANN - для гарантии совместимости и сохранения сертифицированных характеристик. Сварная конструкция исключает возможность расшатывания после установки.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (нагрузочные испытания)
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/23/2023)
• Подтверждена огнестойкость по ГОСТ Р 53316-2009
• Сейсмическая устойчивость проверена по ГОСТ Р 17516.1-90

Преимущества

• Высокая несущая способность позволяет применять кронштейн там, где другие типы креплений недостаточно надёжны
• Горячее цинкование защищает металл от коррозии даже во влажной и химически активной среде
• Огнестойкость повышает безопасность при аварийных ситуациях
• Сейсмостойкость делает изделие подходящим для регионов с повышенной сейсмической активностью
• Долгий срок службы снижает затраты на замену и обслуживание

Ограничения применения

• Не рекомендован для постоянного контакта с морской водой или зонами с высокой солевой нагрузкой - цинкование рассчитано на умеренную коррозионную активность
• Не предназначен для использования вне помещений без дополнительной защиты от прямых осадков и УФ-лучей
• Требуется точное соблюдение шага крепления и усилия затяжки болтов - превышение допустимых значений может деформировать конструкцию
• Не следует использовать с кабелями, не прошедшими тестирование на огнестойкость - реальная огнестойкость зависит от сочетания с кабелем

Примеры использования

• Крепление кабельных лотков в цехах АЭС и тепловых электростанций
• Монтаж проводки в химических производствах с агрессивными парами
• Фиксация трубопроводов и силовых трасс в подземных переходах и тоннелях
• Установка на стенах в районах с холодным климатом и частыми перепадами температур

Практические советы

• Проверьте перед монтажом, что диаметр отверстий в стене соответствует выбранному анкеру М12 - не используйте более крупные или некачественные крепежи
• При установке на бетонные поверхности применяйте ударные дрели и анкеры с увеличенной глубиной заделки
• Не забудьте закрыть торцевые отверстия специальными заглушками, чтобы избежать попадания влаги внутрь профиля
• Для длительной эксплуатации в условиях вибрации рекомендуется использовать контргайки или шплинты на болтах М6 и М12
• Артикул AW 55 91 FT - единственный официально сертифицированный вариант этого кронштейна от OBO BETTERMANN; аналоги могут не иметь подтверждённой огнестойкости и сейсмостойкости
