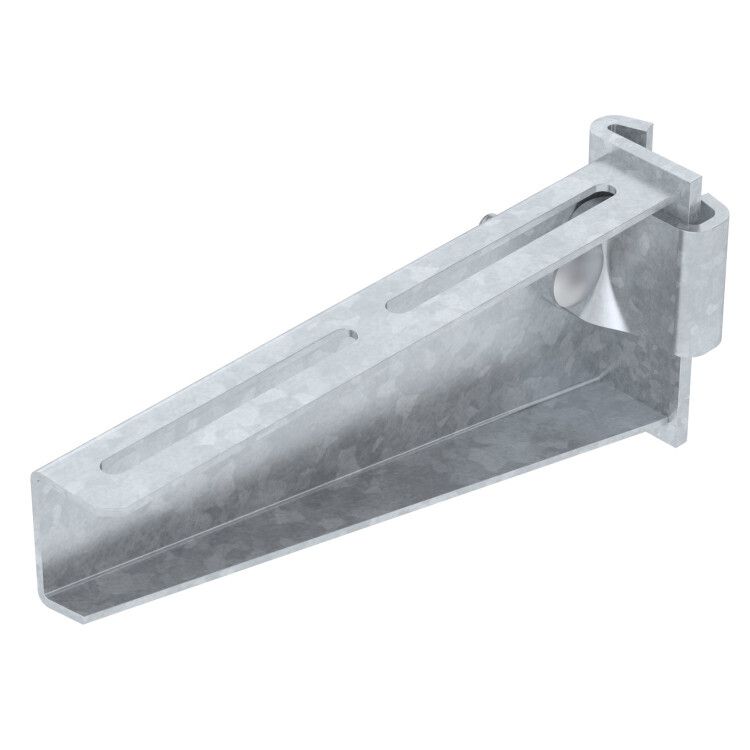

Кронштейн 210мм (AS 55 21 FT) | 6419286 OBO Bettermann

Кронштейн 210 мм горячеоцинкованный OBO BETTERMANN (артикул AS 55 21 FT) предназначен для надёжного крепления кабельных лотков к I-образным стойкам в условиях повышенных механических нагрузок и агрессивной среды. Продукт соответствует требованиям ГОСТ и имеет лицензию Росатома, что делает его подходящим для промышленных объектов с особыми нормами безопасности.

Назначение и область применения

Кронштейн 210 мм горячеоцинкованный используется для монтажа кабельных лотков на вертикальные I-образные стойки. Он рассчитан на высокие нагрузки - до 5,5 кН (около 550 кг), что позволяет применять его там, где требуется удерживать тяжёлые пакеты кабелей. Подходит для установки в производственных цехах, химических лабораториях, на энергообъектах и в прибрежных зонах с низкой солевой нагрузкой. Наличие лицензии Росатома делает его допустимым для использования на ядерных и других объектах с повышенными требованиями к надёжности.

Технические характеристики

• Несущая способность: 5,5 кН (эквивалентно ~550 кг)
• Длина: 210 мм
• Материал: сталь
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Класс климатического исполнения: УХЛ-1 (работает при температуре от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки)
• Перфорация: для крепления лотка болтами M6
• Тип: опорный, сварной, зажимной
• Регистрация в реестре промышленной продукции РФ: 1367/11/2023

Совместимость и монтаж

Кронштейн 210 мм горячеоцинкованный совместим с I-образными стойками стандартных габаритов. Для монтажа необходимо:

• Закрепить кронштейн на стойке с помощью болтов или сварки (по проекту);
• Установить кабельный лоток через перфорированные отверстия M6;
• Не использовать с U-образными или круглыми стойками - конструкция не обеспечивает устойчивости.

Рекомендуется проверять соответствие ширины лотка и шага крепёжных отверстий перед установкой. Кронштейн AS 55 21 FT не требует специальных инструментов - достаточно обычного набора для монтажа металлоконструкций.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (для кабельных систем под нагрузкой)
• Цинкование выполнено по ГОСТ Р 9.307-89 - гарантирует долговечность покрытия
• Сейсмостойкость подтверждена по ГОСТ Р 17516.1-90
• Огнестойкость сертифицирована по ГОСТ Р 53316-2009 (классы E45–E90)
• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023
• Внесён в Реестр промышленной продукции РФ

Преимущества

• Высокая прочность за счёт сварной конструкции и толстого стального профиля
• Защита от коррозии благодаря горячему цинкованию - срок службы более 30 лет
• Устойчивость к экстремальным температурам - работает даже в холодильных камерах и жарких цехах
• Подходит для сейсмоопасных регионов - выдерживает нагрузки до 9 баллов
• Сварная конструкция исключает риск раскручивания креплений при вибрации

Ограничения применения

• Не применяется для крепления к круглым или U-образным стойкам - форма кронштейна не обеспечивает плотного контакта
• Не рекомендован для монтажа в зонах с высокой солевой нагрузкой (морской воздух, соляные заводы) - хотя цинк устойчив, длительное воздействие соли снижает срок службы
• Огнестойкость зависит от типа кабеля; при использовании кабелей с низкой огнестойкостью класс E90 недостижим
• Не предназначается для наружной эксплуатации под открытым небом - несмотря на защиту, постоянный контакт с дождём и солнцем может вызвать преждевременную эрозию цинка

Примеры использования

• Крепление лотков с силовыми кабелями на заводах по производству химикатов
• Монтаж кабельных трасс в тепловых электростанциях и АЭС
• Фиксация проводки в лабораториях с переменной температурой
• Установка в промышленных зданиях в регионах с суровым климатом (Сибирь, Дальний Восток)

Практические советы

• При монтаже используйте болты M6 с гроверами - они предотвращают самопроизвольное ослабление из-за вибрации
• Проверьте глубину посадки кронштейна на стойке: он должен полностью охватывать полку I-профиля
• Для длинных участков трассы устанавливайте кронштейны с шагом не более 1,5 метра - особенно при большой массе кабелей
• При работе в условиях низких температур (ниже –40 C) избегайте ударных нагрузок во время монтажа - сталь становится хрупкой
• Артикул AS 55 21 FT - это точный идентификатор; при заказе всегда указывайте его, чтобы получить именно этот тип кронштейна 210 мм горячеоцинкованный OBO BETTERMANN
