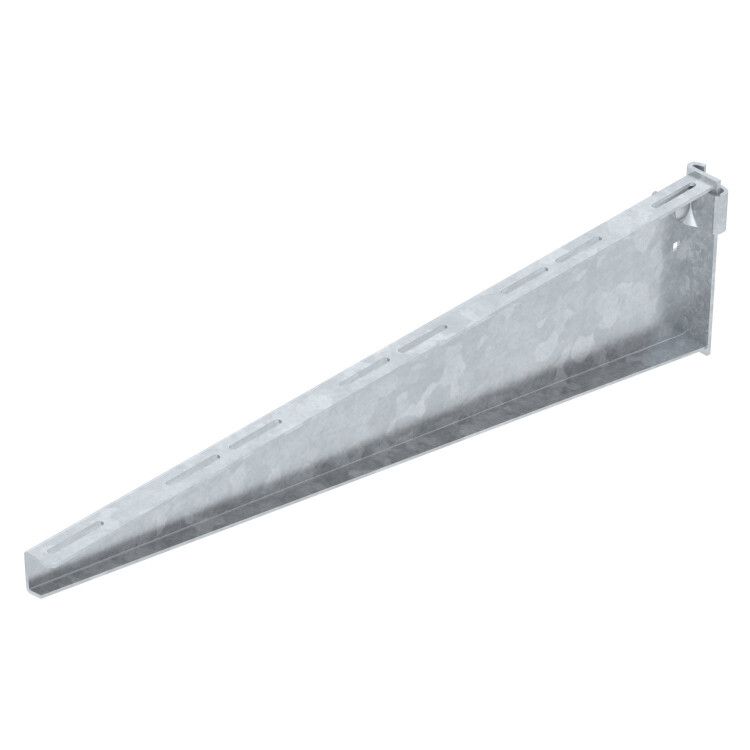

Кронштейн 810мм (AS 55 81 FT) | 6419328 OBO Bettermann

Кронштейн 810 мм горячеоцинкованный от OBO BETTERMANN (артикул AS 55 81 FT, артикул 6419328) - прочный опорный элемент для крепления кабельных лотков к I-образным стойкам, рассчитанный на высокие механические нагрузки и долговечную работу в агрессивных средах.

Назначение и область применения

Кронштейн 810 мм горячеоцинкованный предназначен для надёжного крепления кабельных лотков к металлическим I-образным стойкам. Подходит для систем прокладки силовых и управляющих кабелей там, где требуются повышенная жёсткость и устойчивость к внешним воздействиям. Применяется в производственных цехах, химических объектах, на энергообъектах и в прибрежных зонах с низкой солевой нагрузкой. Соответствует требованиям ГОСТ 52868-2007 и имеет лицензию Росатома.

Технические характеристики

• Длина: 810 мм
• Несущая способность: 5,5 кН (эквивалентно ~550 кг)
• Материал: сталь
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Исполнение: опорный кронштейн с опорной пластиной и перфорацией под крепление М6
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (рабочий температурный диапазон от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки системы)
• Регистрация в реестре промышленной продукции РФ: №1367/11/2023

Совместимость и монтаж

Кронштейн 810 мм горячеоцинкованный совместим с I-образными стойками стандартных габаритов. Для установки используется сварка к стойке - кронштейн является сварным изделием. Перфорация на опорной пластине позволяет закрепить кабельный лоток болтами М6. Установка возможна как вертикально, так и горизонтально, в зависимости от схемы трассировки. Посадочные отверстия расположены с шагом, соответствующим типовым лоткам. Не рекомендуется использовать с U-образными или плоскими профилями - требуется точное соответствие форме I-стойки.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (системы кабельных лотков)
• Цинкование выполнено по ГОСТ Р 9.307-89
• Сейсмостойкость проверена по ГОСТ Р 17516.1-90
• Огнестойкость сертифицирована по ГОСТ Р 53316-2009
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Зарегистрирован в Реестре промышленной продукции РФ

Преимущества

• Высокая несущая способность - поддерживает тяжёлые кабельные трассы без деформации
• Горячее цинкование обеспечивает длительную коррозионную стойкость - срок службы более 30 лет даже во влажной среде
• Устойчивость к экстремальным температурам - работает в условиях Арктики и жарких цехов
• Сейсмостойкость 9 баллов - безопасно применять в сейсмоактивных регионах
• Перфорация под М6 - удобство и универсальность крепления лотков

Ограничения применения

• Не предназначается для крепления к стенам или потолкам - только к I-образным стойкам
• Не рекомендован для использования в зонах с высокой солевой нагрузкой (морской воздух, побережья с активной эрозией)
• Сварка обязательна; саморезы, анкеры или болты для крепления к стойке не применяются
• Огнестойкость зависит от типа кабеля - необходимо соблюдать требования ГОСТ Р 53316-2009 для конкретной комплектации

Примеры использования

• Крепление лотков с силовыми кабелями на заводах по производству химикатов
• Электроснабжение технологических линий в пищевых цехах с частой мойкой
• Трассировка кабелей управления на АЭС и других объектах Росатома
• Подвеска кабельных путей в холодильных комплексах с низкими температурами

Практические советы

• Проверьте ширину и форму I-стойки перед монтажом - кронштейн 810 мм горячеоцинкованный требует точного соответствия профилю
• При сварке используйте защитные средства - избежите повреждения цинкового покрытия в зоне шва
• Для длинных трасс расстояние между кронштейнами не должно превышать 1,5 м - особенно при больших массах кабелей
• При использовании в местах с возможным попаданием воды - контролируйте герметичность соединений лотков, чтобы предотвратить коррозию внутри системы
• Артикул AS 55 81 FT и 6419328 - один и тот же продукт; при заказе указывайте любой из них
