Кронштейн 210мм (AW 55 21 FT) | 6418554 OBO Bettermann

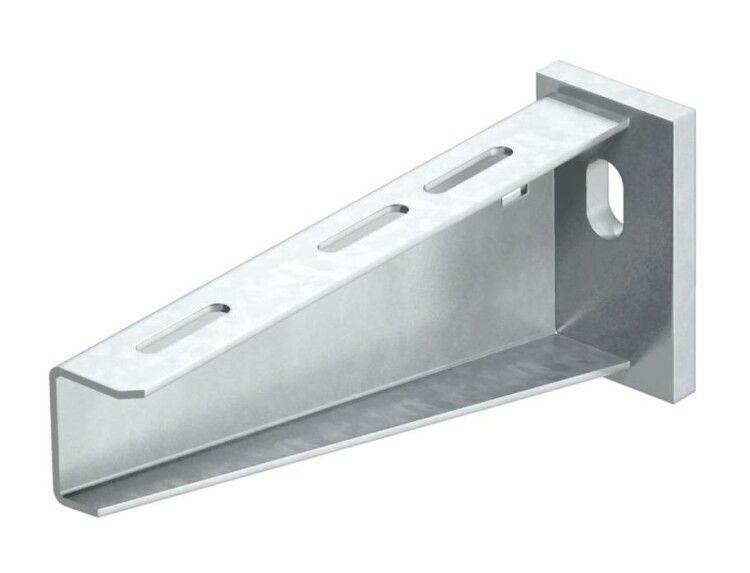

Кронштейн 210 мм, стальной оцинкованный (артикул AW 55 21 FT, бренд OBO BETTERMANN) предназначен для надёжного крепления кабельных лотков на стене или опоре при высоких механических нагрузках. Применяется в промышленных условиях, где важны долговечность, огнестойкость и устойчивость к коррозии.

Назначение и область применения

Кронштейн 210 мм, стальной оцинкованный используется для монтажа кабельных лотков шириной до 200 мм. Подходит для установки в производственных зонах, химических цехах, на объектах энергетики и в прибрежных районах с низкой солевой нагрузкой. Обеспечивает прочную фиксацию даже при значительных весовых нагрузках - до 5,5 кН (550 кг).

Технические характеристики

• Несущая способность: 5,5 кН (эквивалентно 550 кг)
• Длина: 210 мм
• Угол изгиба: 90°
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Перфорация для крепления лотка: под болты М6
• Перфорация для крепления к кронштейну: под болты М12
• Огнестойкость: класс E45–E90 (по ГОСТ Р 53316-2009, зависит от типа кабеля)
• Сейсмостойкость: до 9 баллов (по ГОСТ Р 17516.1-90)
• Климатическое исполнение: УХЛ-1 (температура эксплуатации от –70 C до +45 C)
• Срок службы: не менее 30 лет

Совместимость и монтаж

Кронштейн 210 мм, стальной оцинкованный совместим с кабельными лотками шириной до 200 мм. Крепится к стене или опоре с помощью анкеров или болтов М12 через предварительно просверленные отверстия. Для фиксации самого лотка используются болты М6. Конструкция позволяет использовать как настенный, так и опорный вариант монтажа. Сварная конструкция обеспечивает жёсткую связь между элементами без необходимости дополнительной сборки.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (для кабельных систем с высокими нагрузками)
• Огнестойкость подтверждена по ГОСТ Р 53316-2009
• Сейсмостойкость соответствует ГОСТ Р 17516.1-90
• Цинкование выполнено по ГОСТ Р 9.307-89
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/23/2023)

Преимущества

• Высокая несущая способность - подходит для тяжёлых кабельных трасс
• Защита от коррозии за счёт горячего цинкования - длительный срок службы без обслуживания
• Огнестойкость повышает безопасность в случае возгорания
• Сейсмостойкость делает изделие пригодным для регионов с повышенной сейсмической активностью
• Универсальное крепление: можно монтировать как на стену, так и на вертикальную опору
• Поддержка сертифицирована Росатомом - допущен к использованию на атомных объектах

Ограничения применения

Не рекомендуется применять в средах с высокой концентрацией солей (например, вблизи морского побережья с постоянным воздействием морской воды). Также не следует использовать при температурах ниже –70 C или выше +45 C. Горячее цинкование эффективно против коррозии, но не защищает от агрессивных химикатов - при контакте с кислотами или щелочами требуется дополнительная защита.

Примеры использования

• Фиксация кабельных лотков в цехах металлургического производства
• Монтаж силовых трасс на АЭС и других объектах Росатома
• Установка кабельных путей в химических заводах с агрессивной средой (при условии отсутствия прямого контакта с кислотами)
• Крепление лотков в подземных тоннелях и технологических шахтах
• Обустройство электроснабжения в регионах с суровым климатом (Сибирь, Дальний Восток)

Практические советы

• При монтаже проверьте соответствие диаметра отверстий в кронштейне и используемых крепёжных элементов - М12 для стены, М6 для лотка
• Для максимальной долговечности применяйте только оцинкованные или нержавеющие болты
• При установке на поверхности с неровностями используйте плоские шайбы для равномерного распределения нагрузки
• Учитывайте, что огнестойкость E45–E90 достигается только при правильном сочетании с типом кабеля - убедитесь, что выбранный кабель имеет аналогичную классификацию
• Проверяйте наличие лицензии Росатома перед закупкой - она обязательна для работ на ядерных объектах
