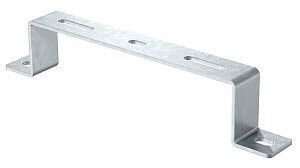

Кронштейн напольный/настенный 200мм (DBL 50 200 FS) | 6015522 OBO Bettermann

Кронштейн напольный/настенный 200 миллиметров DBL 50 200 FS от OBO Bettermann предназначен для надёжного крепления кабельных лотков шириной 200 мм на стенах, потолках или полу. Этот элемент системы крепления выполнен из оцинкованной стали и рассчитан на длительную эксплуатацию в сложных условиях - от холодных производственных помещений до высокотемпературных зон.

Назначение и область применения

Кронштейн напольный/настенный 200 миллиметров DBL 50 200 FS используется для монтажа металлических кабельных лотков в системах распределения силовых и управляющих кабелей. Подходит для установки в промышленных объектах, офисных зданиях, энергообъектах, транспортных терминалах и других местах, где требуется жёсткая и долговечная фиксация лотков. Применяется как в закрытых, так и в открытых помещениях - включая неотапливаемые зоны.

Технические характеристики

• Ширина лотка: 200 мм
• Материал: сталь с оцинкованным покрытием
• Тип крепления лотка: винтовой (перфорация под болты до М6)
• Тип крепления кронштейна: перфорация под крепёж до М8
• Толщина цинкового покрытия: 20 мкм (по ГОСТ Р 14918-80, 1-й класс)
• Срок службы: не менее 28 лет
• Рабочий температурный диапазон: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: соответствует классам E45–E90 (в зависимости от типа кабеля, согласно ГОСТ Р 53316-2009)
• Тип кронштейна: настенно-потолочный трапециевидный
• Совместимость: да, с лотками серии LKS и другими совместимыми моделями

Совместимость и монтаж

Кронштейн напольный/настенный 200 миллиметров DBL 50 200 FS совместим со всеми лотками шириной 200 мм, имеющими стандартную перфорацию под крепление М6. Крепится к поверхности с помощью болтов М8 через предварительно выполненные отверстия. Для монтажа требуются стандартные инструменты: шуруповёрт, гаечные ключи, уровень. Рекомендуется использовать анкерные крепления при монтаже на бетон или кирпич. На стене - шаг между кронштейнами не более 1,5 метра; на потолке - не более 1 метра при нагрузке на лоток с кабелями.

Безопасность и стандарты

Изделие соответствует требованиям российских норм:

• ГОСТ 52868-2007 - для кабельных систем
• ГОСТ Р 14918-80 - класс защиты от коррозии (конвеерное цинкование, 1-й класс)
• ГОСТ 15150-69 - климатическое исполнение УХЛ-1
• ГОСТ Р 17516.1-90 - сейсмическая устойчивость до 9 баллов
• ГОСТ Р 53316-2009 - огнестойкость E45–E90

Эти стандарты обеспечивают безопасность при возникновении аварийных ситуаций, включая пожары и сильные колебания грунта.

Преимущества

• Высокая прочность за счёт трапециевидной формы и толстостенной стали
• Устойчивость к коррозии благодаря равномерному цинкованию толщиной 20 мкм
• Поддерживает работу в экстремальных температурах - от –70 C до +45 C
• Обеспечивает огнестойкость до 90 минут, что важно для эвакуационных путей
• Сейсмостойкость позволяет применять в регионах с повышенной сейсмической активностью
• Совместимость с сериями LKS и другими продуктами OBO Bettermann обеспечивает унификацию системы

Ограничения применения

Не предназначается для прямого контакта с открытым пламенем или источниками сверхвысоких температур (>+45 C постоянного воздействия). Не рекомендуется использовать в средах с агрессивными химическими веществами (например, кислоты, щёлочи) - даже оцинкованное покрытие имеет ограниченную устойчивость к таким воздействиям. Также не следует применять этот кронштейн в качестве опоры для тяжёлых нестандартных конструкций вне лотков - он спроектирован исключительно для крепления кабельных лотков шириной 200 мм.

Примеры использования

• Фиксация лотков в цехах металлургических заводов
• Монтаж кабельных трасс в тепловых пунктах и насосных станциях
• Установка в логистических комплексах с высокой влажностью и перепадами температур
• Крепление лотков в подземных переходах и тоннелях
• Системы управления в северных регионах с зимними минусовыми температурами

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - 200 мм. Несоответствие приведёт к неплотному креплению.
• При использовании в сырых помещениях дополнительно контролируйте целостность цинкового слоя - повреждённые участки можно обработать антикоррозийным составом.
• Для максимальной огнестойкости используйте кабели, соответствующие классу E90 - тогда весь путь будет иметь заявленную степень защиты.
• При монтаже на деревянные или пластиковые основания применяйте подходящие анкеры - саморезы недостаточно надёжны.
• Артикул DBL 50 200 FS легко заменить аналогом из серии LKS - все компоненты взаимозаменяемы внутри этой линейки.
