Кронштейн 210мм (AW 80 21 FT) | 6417752 OBO Bettermann

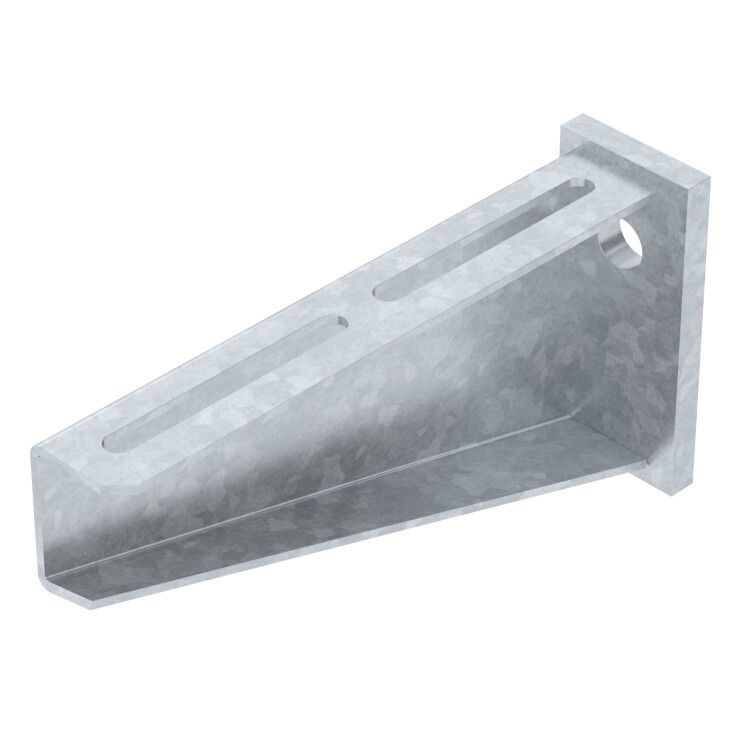

Кронштейн 210 мм горячий цинк от OBO BETTERMANN (арт. AW 80 21 FT, артикул 6417752) предназначен для надежного крепления кабельных лотков на стене или опоре при высоких механических нагрузках. Применяется в промышленных условиях, где важны долговечность, устойчивость к коррозии и соответствие требованиям безопасности.

Назначение и область применения

Кронштейн 210 мм горячий цинк используется для монтажа кабельных лотков шириной до 200 мм. Подходит для установки на стены и опорные конструкции. Обеспечивает прочную фиксацию даже при максимальной нагрузке до 8 кН (до 800 кг). Применяется в производственных зонах, химических объектах, на энергообъектах и в прибрежных районах с умеренной солевой нагрузкой. Соответствует требованиям Росатома и реестру промышленной продукции РФ.

Технические характеристики

• Тип: настенный и опорный сварной кронштейн
• Угол изгиба: 90°
• Ширина совместимого лотка: 200 мм
• Несущая способность: 8 кН (эквивалентно 800 кг)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Срок службы: не менее 30 лет
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (температура от –70 C до +45 C)
• Огнестойкость: класс E45–E90 (зависит от типа кабеля, согласно ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Перфорация для крепления лотка: под болты M8
• Перфорация для крепления к кронштейну: под болты M16
• Обозначение по каталогу: AW 80 21 FT

Совместимость и монтаж

Кронштейн 210 мм горячий цинк совместим с лотками шириной до 200 мм, имеющими стандартную перфорацию под крепеж M8. Для монтажа на стену используются болты M16, которые проходят через предварительно просверленные отверстия в основании кронштейна. Крепление выполняется одним анкерным или болтовым соединением - конструкция не требует дополнительных элементов. Установка возможна как на вертикальные поверхности, так и на опорные рамы. Перед монтажом проверьте соответствие диаметра отверстий в стене и тип крепежа (M16).

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 - требования к несущей способности крепежных систем
• Произведено по лицензии Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/23/2023)
• Огнестойкость сертифицирована по ГОСТ Р 53316-2009 (классы E45–E90)
• Сейсмическая устойчивость соответствует ГОСТ Р 17516.1-90 (9 баллов)

Преимущества

• Высокая несущая способность - подходит для тяжелых кабельных трасс
• Защита от коррозии за счет горячего цинкования - длительный срок службы без обслуживания
• Устойчивость к экстремальным температурам - работает в суровых климатических условиях
• Огнестойкость обеспечивает безопасность при возгорании кабелей
• Сейсмостойкость позволяет использовать в регионах с повышенной сейсмической активностью
• Стандартизированная перфорация - совместимость с большинством лотков и комплектующих OBO BETTERMANN

Ограничения применения

• Не рекомендован для постоянного контакта с морской водой или высокой солевой нагрузкой - риск коррозии в условиях побережья с высокой концентрацией соли
• Подходит только для лотков шириной до 200 мм; для более широких требуется другой тип кронштейна
• Не предназначен для использования в качестве самостоятельной несущей конструкции - всегда монтируется на жесткую стену или опору
• Требуется соблюдение норм по шагу крепления - максимальное расстояние между кронштейнами зависит от веса лотка и кабелей

Примеры использования

• Фиксация кабельных лотков в цехах АЭС и тепловых электростанций
• Монтаж проводки на производствах с химически агрессивными средами (например, химические заводы)
• Укладка силовых кабелей в подземных переходах и тоннелях
• Крепление лотков в промышленных зданиях с высокой вибрацией или сейсмической опасностью
• Прокладка кабелей в прибрежных объектах с умеренным воздействием соли (не в зоне прямого брызгания)

Практические советы

• Проверяйте глубину сверления отверстий под M16 - используйте анкерные болты подходящей длины для конкретной стены (бетон, кирпич, металл)
• При использовании в холодном климате убедитесь, что все металлические части нагревались до комнатной температуры перед затяжкой - избежите деформаций при работе с напряжением
• Не допускайте перегрузки - суммарный вес лотка и кабелей не должен превышать 8 кН на один кронштейн
• Для увеличения срока службы в местах с частыми перепадами температур рекомендуется периодический осмотр на предмет повреждений покрытия
• Кронштейн 210 мм горячий цинк совместим с другими изделиями серии AW 80 от OBO BETTERMANN - можно комбинировать с крышками, углами и переходниками
