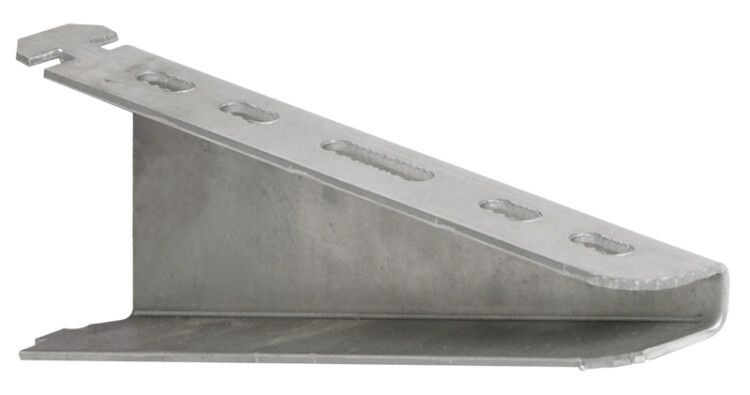

Кронштейн замковый осн. 200мм | CLP1CL-200-1 IEK

Кронштейн замковый основание 200 мм от IEK (ИЭК), артикул clp1cl-200-1, предназначен для надёжного крепления металлических лотков шириной 200 мм к потолочным профильным элементам. Этот элемент системы подвесов обеспечивает устойчивую фиксацию в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

Кронштейн замковый основание 200 мм используется для монтажа металлических лотков - как прокатных, так и проволочных - на потолочные конструкции зданий. Он соединяет лоток с перфорированным профилем, обеспечивая жёсткую и долговечную опору. Применяется в системах электропроводки на объектах промышленного, коммерческого и инфраструктурного назначения: в цехах, распределительных пунктах, тоннелях, элеваторах и других местах, где требуется защищённая прокладка кабельных трасс.

Технические характеристики

• Тип кронштейна: зажимная консоль
• Ширина лотка: 200 мм - совместим с лотками соответствующего габарита
• Материал: сталь оцинкованная - высокая прочность и коррозионная стойкость
• Покрытие: оцинковка - защита от ржавчины без дополнительной покраски
• Толщина материала: 1,5 мм - достаточна для выдерживания механических нагрузок
• Способ монтажа: потолочный - крепится к перфорированному профилю сверху
• Тип соединения: винтовое - позволяет регулировать положение и легко демонтировать
• Диапазон рабочих температур: от -60 до +60 C - работает в холодных и жарких помещениях
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию без замены
• Цвет: серый - соответствует цветовой гамме изделий серии CLP
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к крепёжным элементам для кабельных систем

Совместимость и монтаж

Кронштейн замковый основание 200 мм совместим с перфорированными профилями серии CLP от IEK, а также с другими аналогичными профилями, имеющими стандартный шаг отверстий. Монтаж выполняется через предварительно просверленные отверстия в потолке или несущей конструкции. Кронштейн фиксируется винтами к профилю, после чего лоток вставляется в замковую часть и защёлкивается. Для точного расположения рекомендуется использовать уровень и шаблон разметки. Убедитесь, что диаметр отверстий в профиле соответствует размеру используемых крепёжных элементов.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к крепёжным элементам для кабельных систем. Оцинкованное покрытие обеспечивает безопасную работу в помещениях с повышенной влажностью и химически активной средой. Температурный диапазон от -60 до +60 C позволяет применять кронштейн в неотапливаемых и открытых зонах без риска хрупкости или деформации.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм
• Устойчивость к коррозии - оцинковка сохраняет целостность даже в сырых условиях
• Простота установки - винтовое соединение требует минимум инструментов
• Долгий срок службы - 20 лет гарантируют снижение затрат на обслуживание
• Совместимость с продукцией серии CLP - возможность сборки единой системы без адаптеров

Ограничения применения

Не применяется для крепления лотков шириной более 200 мм - возможен изгиб или обрушение. Не предназначен для вертикального крепления к стенам без дополнительных поддерживающих элементов. Не следует использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - оцинковка имеет ограниченную устойчивость к таким агрессивным веществам. Также не рекомендуется применять в качестве самостоятельного несущего элемента без перфорированного профиля.

Примеры использования

• Фиксация лотков с силовыми кабелями в цехах металлургических заводов
• Подвеска кабельных трасс в логистических терминалах с высокой влажностью
• Монтаж распределительных лотков в подземных переходах и тоннелях метро
• Установка в тепловых пунктах и насосных станциях, где важна долговечность и устойчивость к колебаниям температуры

Практические советы

• Перед монтажом проверьте, чтобы отверстия в перфорированном профиле точно совпадали с отверстиями кронштейна - это исключает перекосы и напряжения в соединении
• Используйте антивибрационные прокладки между кронштейном и профилем, если система подвержена частым механическим воздействиям
• При групповом монтаже нескольких лотков соблюдайте равномерный интервал между кронштейнами - максимум 1,5 метра для лотков 200 мм
• При работе в условиях низких температур (-40 C и ниже) избегайте ударных нагрузок во время установки - сталь становится менее пластичной
• Артикул clp1cl-200-1 - это базовый элемент; для завершения системы потребуются крышки, углы и другие комплектующие серии CLP от IEK
