Крышка DL на ответвитель 100 (замена 38363K) | 38363 DKC ДКС

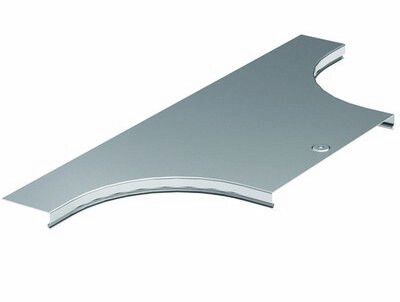

Крышка на ответвитель DL основная 100 мм от DKC (ДКС) - элемент системы S5 Combitech, предназначен для герметичного закрытия ответвителя в кабельном лотке шириной 100 мм. Обеспечивает защиту от пыли, влаги и механических повреждений, сохраняя доступ к кабелям при необходимости.

Назначение и область применения

Крышка на ответвитель DL основная 100 мм используется для закрытия верхней части ответвителя в системе листовых кабельных лотков S5 Combitech. Применяется там, где требуется изоляция кабельной трассы от внешних факторов - в помещениях с повышенной влажностью, на производствах, в промышленных зонах, на объектах с риском попадания пыли или мусора. Подходит для установки на участках, где возможна частая проверка или обслуживание кабелей - например, около распределительных щитов, станков или конвейеров.

Технические характеристики

• Тип изделия: Крышка-ответвитель
• Ширина: 100 мм - совместима только с ответвителями той же ширины в системе S5 Combitech
• Материал: Нержавеющая сталь с покрытием - холодное цинкование по технологии Сендзимира
• Толщина материала: 0,6 мм - обеспечивает достаточную жесткость при минимальном весе
• Цвет: Серый - соответствует цветовой гамме всей серии S5 Combitech
• Климатическое исполнение: УХЛ2 - рассчитана на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью
• Степень защиты: IP44 - защищает от брызг воды со всех направлений и твердых предметов диаметром более 1 мм
• Тип крепления: Защелкивание - фиксация без инструментов, быстрый монтаж и демонтаж

Совместимость и монтаж

Крышка на ответвитель DL основная 100 мм совместима исключительно с ответвителями серии S5 Combitech шириной 100 мм. Не подходит для других систем или лотков другого производителя. Монтаж осуществляется путём плотного защелкивания на края ответвителя - слышен характерный щелчок при правильной фиксации. Для снятия достаточно легкого усилия руками - никаких болтов или винтов не требует. Перед установкой убедитесь, что поверхность ответвителя чистая и не имеет деформаций - иначе герметичность будет нарушена.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленного использования. Покрытие холодным цинком обеспечивает антикоррозийную стойкость, а материал - соответствие нормам по негорючести. Климатическое исполнение УХЛ2 позволяет использовать крышку в помещениях с температурой от −25C до +40C и относительной влажностью до 90%. Соответствует ГОСТ 15150 и IEC 61537 для кабельных систем.

Преимущества

• Герметичность: обеспечивает уровень защиты IP44 без дополнительных уплотнителей
• Быстрая установка и снятие: система защелкивания экономит время при обслуживании
• Высокая долговечность: нержавеющая сталь с цинкованием Сендзимира устойчива к коррозии даже при перепадах влажности
• Эстетика и унификация: серый цвет и точные геометрические формы гармонируют с другими элементами S5 Combitech
• Не требует периодического обслуживания: не нуждается в смазке, регулировке или замене крепежа

Ограничения применения

• Не предназначена для открытых площадок или мест с постоянным прямым контактом с осадками - IP44 недостаточно для уличного монтажа
• Не подходит для лотков шириной отличной от 100 мм - использование с другими размерами невозможно
• Не рекомендуется для сред с агрессивными химическими веществами - хотя цинкование устойчиво, длительный контакт с кислотами или щелочами снижает срок службы
• Не следует применять при температурах ниже −25C - материал теряет пластичность, есть риск растрескивания при ударе

Примеры использования

• Закрытие ответвителя в промышленном цеху рядом с автоматизированной линией
• Формирование кабельной трассы в пищевой промышленности - где важна чистота и возможность мытья оборудования
• Подключение кабелей к распределительному щиту внутри административного здания
• Обустройство кабельных каналов в лабораториях с переменной влажностью

Практические советы

• Перед монтажом проверьте, что ответвитель установлен ровно - перекос приведёт к плохому защелкиванию и потере герметичности
• При многократном открывании/закрывании следите за состоянием защелок - они не ремонтируются, при поломке меняем всю крышку
• Для удобства обслуживания используйте крышку вместе с неперфорированными лотками - комбинация даёт максимальную защиту IP44
• Артикул 38363 всегда заказывайте в комплекте с ответвителем DL 100 мм - другие модели не подходят
• Храните в сухом месте перед установкой - даже оцинкованная сталь может окислиться при длительном контакте с влагой
