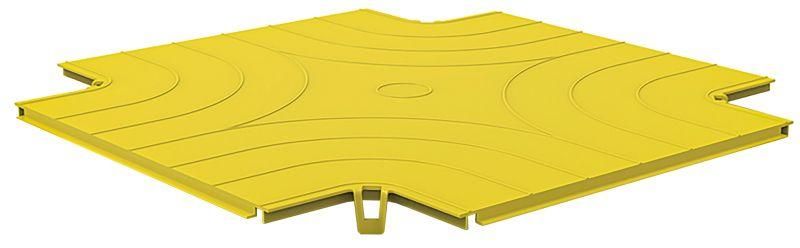

Крышка Х-соединителя горизонтальная оптического лотка 360мм - DS-360-38844 IEK

Крышка Х-соединителя горизонтальная оптического лотка 360 мм ITK - это элемент системы кабельного управления, предназначенный для герметичного закрытия Х-образного соединения в оптическом лотке. Продукт сочетает долговечность, простой монтаж и совместимость с лотками серии ITK, обеспечивая надёжную защиту оптоволоконных кабелей в центрах обработки данных.

Назначение и область применения

Крышка Х-соединителя горизонтальная оптического лотка 360 мм ITK используется для закрытия переходов между двумя параллельными участками оптического лотка, где кабели меняют направление. Она защищает волокна от механических повреждений, пыли и внешнего воздействия. Подходит для установки в центрах обработки данных (ЦОД), телекоммуникационных шкафах и на объектах с высокими требованиями к целостности оптических трасс.

Технические характеристики

• Тип крепления: привинчивание - фиксируется саморезами через предварительно подготовленные отверстия;
• Материал: пластик - устойчив к коррозии, не проводит ток, не деформируется при нормальных температурных режимах;
• Цвет: жёлтый - обеспечивает визуальную идентификацию в сложной кабельной среде;
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию без замены при соблюдении условий использования;
• Размер: соответствует горизонтальному Х-соединителю длиной 360 мм - точная геометрическая совместимость с лотками ITK.

Совместимость и монтаж

Крышка Х-соединителя горизонтальная оптического лотка 360 мм ITK совместима исключительно с лотками серии ITK, имеющими стандартный Х-соединитель того же размера. Монтаж выполняется после укладки кабелей в лоток: крышка устанавливается сверху, выравнивается по контурам соединителя и фиксируется саморезами. Для удобства - отверстия под крепёж уже просверлены. Не используйте силовые инструменты - избыточный момент может повредить пластиковую конструкцию.

Безопасность и стандарты

Изделие изготовлено из неметаллического материала, что исключает риск возникновения электромагнитных помех и коротких замыканий. Соответствует требованиям безопасности для внутренних кабельных систем в ЦОДах. Сертификаты не указаны - применение допускается в рамках проектных решений, не требующих обязательного подтверждения по ГОСТ/IEC.

Преимущества

• Удобство обслуживания - крышку легко снять для проверки или перекладки кабелей без демонтажа всего лотка;
• Защита от пыли и случайных контактов - снижает риск повреждения хрупких оптических волокон в зоне соединения;
• Стабильность формы - материал не теряет геометрию при колебаниях температуры до +40 C;
• Яркий цвет - позволяет быстро найти нужный участок трассы среди множества других кабельных каналов.

Ограничения применения

• Не предназначена для наружной установки - не имеет IP-защиты и не рассчитана на влагу, прямые осадки или УФ-лучи;
• Не подходит для нагрузок выше 10 кг/м² - не является несущим элементом, не выдерживает давления от тяжёлых кабельных пакетов;
• Совместима только с лотками ITK - не взаимозаменяема с продукцией других брендов даже при одинаковой длине 360 мм;
• Не рекомендовано использовать в помещениях с температурой выше +40 C - возможна потеря прочности пластика.

Примеры использования

• Закрытие Х-соединителя в лотке, проходящем между рядами серверных стоек в ЦОДе;
• Переход от основного кабельного канала к распределительному щиту с оптическими модулями;
• Обустройство кросс-зон в многопользовательских сетях, где требуется частый доступ к волокнам.

Практические советы

• Перед установкой убедитесь, что внутри Х-соединителя нет напряжённых изгибов кабелей - они должны свободно лежать под крышкой;
• Используйте только саморезы с плоской головкой и длиной не более 6 мм - длинные крепежи могут задеть волокна;
• При необходимости замены - снимите крышку аккуратно, чтобы не повредить боковые защёлки лотка;
• Артикул ds-360-38844 следует указывать при заказе запасных элементов - он уникален для этой модели крышки ITK.
