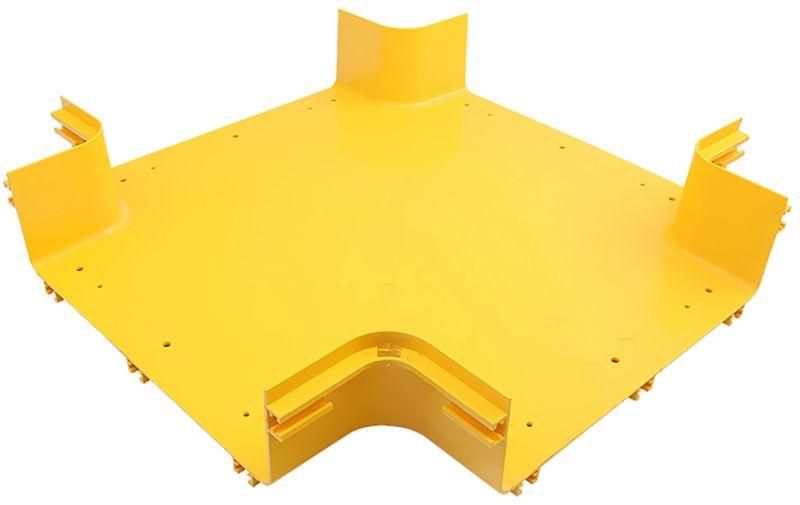

Соединитель Х-образный горизонтальный оптического лотка 360мм - DS-360-31830 IEK

Соединитель Х-образный горизонтальный оптического лотка 360 мм ITK, ГСИ, ГСИ(н) - элемент системы кабельной трассы для организации пересечений оптических лотков в центрах обработки данных. Артикул ds-360-31830 обеспечивает надёжное соединение четырёх направлений лотков без нарушения геометрии тракта.

Назначение и область применения

Соединитель Х-образный горизонтальный оптического лотка 360 мм ITK, ГСИ, ГСИ(н) используется для создания перекрёстков в системе кабельных лотков. Он позволяет организовать пересечение двух параллельных трасс под прямым углом, сохраняя целостность и изгибную устойчивость оптических кабелей. Применяется в ЦОДах, телекоммуникационных шкафах и других местах, где требуется плотная и упорядоченная прокладка волоконно-оптических кабелей.

Технические характеристики

• Ширина: 360 мм - соответствует стандартному шагу оптических лотков ITK, обеспечивая совместимость с другими элементами системы;
• Высота: 100 мм - достаточна для прокладки множества одиночных или многожильных оптических кабелей без перегрузки;
• Внутренний радиус: 41 мм - минимизирует риск повреждения волокон за счёт соблюдения минимально допустимого радиуса изгиба;
• Материал: пластик - легкий, химически стойкий, не проводит ток, не подвержен коррозии;
• Цвет: желтый - визуально выделяет участок пересечения, упрощает обслуживание и диагностику;
• Исполнение: с интегрированным соединителем - не требует дополнительных креплений, фиксируется прямо в лотках;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию в условиях постоянной нагрузки и изменений температуры.

Совместимость и монтаж

Соединитель Х-образный горизонтальный оптического лотка 360 мм ITK, ГСИ, ГСИ(н) совместим с лотками серии ITK, имеющими аналогичную ширину и профиль. Монтаж выполняется путём вставки в четыре торца лотков - каждый из них фиксируется самоблокирующимся замком. Нет необходимости в инструменте: достаточно совместить кромки и слегка надавить до щелчка. Убедитесь, что все лотки находятся в одной плоскости - перекосы снижают прочность соединения.

Преимущества

• Интегрированный дизайн исключает необходимость в болтах, заклёпках или клеях - снижает время установки и риск ошибок;
• Радиус изгиба 41 мм соответствует требованиям IEC 60794-1-2 для оптических кабелей - предотвращает потери сигнала;
• Пластиковая конструкция не создаёт помех для передачи светового сигнала - отличается от металлических лотков, которые могут вызывать отражения;
• Устойчив к воздействию пыли и влаги в помещении - не требует специального ухода;
• Жёлтый цвет улучшает видимость в сложных трассах - удобен для технического осмотра.

Ограничения применения

• Не предназначен для вертикальных пересечений - работает только в горизонтальной плоскости;
• Не рекомендован для использования вне помещений - материал не имеет UV-защиты и не рассчитан на экстремальные температуры;
• Не поддерживает механическую нагрузку сверх нормы - нельзя использовать как несущий элемент или место для крепления оборудования;
• Не совместим с лотками других серий, если их внутренние габариты отличаются более чем на +-2 мм.

Примеры использования

• Пересечение основной трассы с боковой в серверном зале ЦОДа;
• Обход препятствий (воздуховоды, трубопроводы) в распределительных шкафах;
• Формирование сетчатых маршрутов для высокоплотных оптических соединений между стойками;
• Зона перехода от нижней к верхней части шкафа с несколькими входными/выходными точками.

Практические советы

• Перед сборкой проверьте, чтобы все лотки были одного типа и производителя - даже небольшие отклонения в толщине стенок могут нарушить герметичность соединения;
• Не перегружайте соединитель более чем 15–20 кабелями с внешним диаметром до 10 мм - это сохраняет радиус изгиба и воздушный зазор;
• При частом доступе к кабелям используйте маркировочные бирки - жёлтый цвет соединителя хорошо контрастирует с белыми/чёрными кабелями;
• При ремонте или модификации трассы - демонтировать можно по одному направлению, остальные три остаются в рабочем состоянии.
