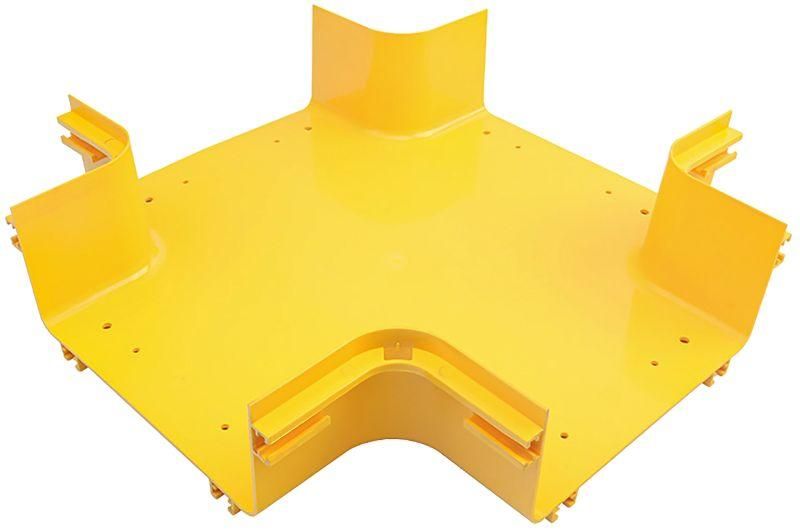

Соединитель Х-образный горизонтальный оптического лотка 240мм - DS-240-31630 IEK

Соединитель Х-образный горизонтальный оптического лотка 240мм ITK, ГСИ, ГСИ(н) с артикулом ds-240-31630 используется для создания перекрёстных переходов между оптическими кабельными лотками в центрах обработки данных, обеспечивая сохранение минимального радиуса изгиба волокон.

Назначение и область применения

Этот соединитель позволяет формировать Х-образную конфигурацию в системе оптических кабельных лотков, где необходимо пересечение двух кабельных трасс под прямым углом. Применяется исключительно внутри закрытых кабельных систем - например, в серверных помещениях, ЦОДах, телекоммуникационных шкафах. Подходит для прокладки одиночных и многожильных оптоволоконных кабелей, где важна защита от механических повреждений и соблюдение допустимого радиуса изгиба.

Технические характеристики

• Размеры: ширина 360 мм, высота 100 мм, внутренний радиус изгиба 41 мм
• Материал: пластик - устойчив к воздействию окружающей среды, не проводит ток
• Цвет: жёлтый - визуально выделяет зону пересечения кабельной трассы
• Исполнение: с интегрированным соединителем - не требует дополнительных креплений или фитингов
• Срок службы: до 25 лет при условии эксплуатации в пределах нормальных температур и отсутствия внешних нагрузок
• Защитное покрытие: необработанное - поверхность не имеет антикоррозийного или противоскользящего слоя

Совместимость и монтаж

Соединитель Х-образный горизонтальный оптического лотка 240мм ITK, ГСИ, ГСИ(н) совместим с другими элементами системы ITK, имеющими аналогичные габариты и тип крепления. Устанавливается на прямые участки лотков без необходимости сверления или дополнительных крепёжных деталей - фиксируется за счёт точного соответствия профиля. Монтаж выполняется путём вставки соединителя между двумя параллельными лотками, расположенными под прямым углом друг к другу. Обязательно проверьте соответствие внутреннего сечения лотков перед установкой.

Преимущества

• Интегрированная конструкция снижает риск неправильной сборки и ускоряет монтаж
• Внутренний радиус 41 мм гарантирует безопасный изгиб оптического волокна, предотвращая потери сигнала
• Пластиковое исполнение исключает возникновение электромагнитных помех
• Яркая желтая окраска упрощает визуальное управление кабельными маршрутами

Ограничения применения

• Не предназначена для открытой прокладки - только внутри закрытых кабельных систем
• Не рассчитана на механические нагрузки сверх массы кабелей - запрещено ходить по лоткам или укладывать тяжёлые предметы
• Не подходит для использования в условиях повышенной влажности, прямого попадания воды или агрессивных химических сред
• Не совместим с лотками других производителей, если их габариты отличаются от 360×100 мм

Примеры использования

• Пересечение трасс в серверном ряду ЦОДа - когда два ряда стоек требуют перекрёстного подключения через вертикальные и горизонтальные лотки
• Обход препятствий в помещении - например, трубопровода или воздуховода, где требуется изменить направление кабельной трассы
• Распределение кабелей от одной стойки к четырём смежным - в схемах “звезда” или “сетка”

Практические советы

• Перед монтажом убедитесь, что все кабели имеют достаточную свободу в лотке - не перегружайте канал более чем на 60% от объёма
• Учитывайте посадочные размеры: соединитель рассчитан на лотки шириной 360 мм и высотой 100 мм - другие размеры не подходят
• При использовании в плотных системах рекомендуется маркировать каждый вход/выход - это упростит обслуживание и диагностику
• Не используйте этот соединитель в качестве несущего элемента - он не предназначен для восприятия веса оборудования
