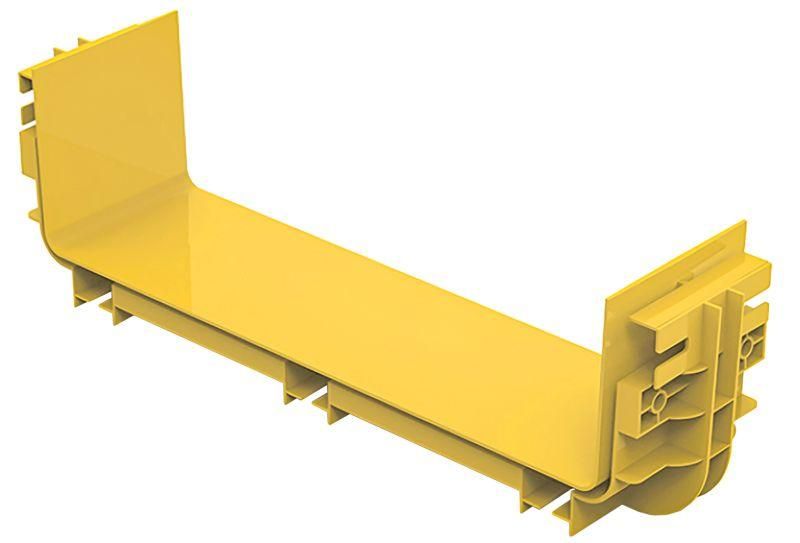

Соединитель оптического лотка 360мм тип А ITK DS-360-318A0 IEK

Соединитель оптического лотка 360мм тип А ITK обеспечивает надёжное механическое соединение между секциями кабельных лотков для оптоволоконных кабелей. Артикул ds-360-318a0 создан для использования в центрах обработки данных, где важны точность сборки и долгий срок службы системы.

Назначение и область применения

Соединитель оптического лотка 360мм тип А ITK используется для соединения отдельных участков кабельных лотков в единую непрерывную трассу. Применяется исключительно с оптическими кабельными лотками того же типа и ширины - 360 мм. Подходит для установки в центрах обработки данных (ЦОД), телекоммуникационных помещениях и на объектах с высокой плотностью прокладки оптоволоконных кабелей.

Технические характеристики

• Ширина: 360 мм - соответствует стандартной ширине лотков ITK, обеспечивая совпадение геометрии при соединении;
• Тип соединения: винтовой разъём - позволяет фиксировать элементы с помощью болтов, обеспечивая прочность и возможность демонтажа;
• Исполнение: продольный и угловой соединитель - поддерживает как прямые, так и поворотные участки трассы;
• Материал: пластик - легкий, устойчивый к коррозии, не проводит электричество;
• Цвет: желтый - визуально выделяет кабельную трассу, упрощает обслуживание;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без потери функциональности;
• Защитное покрытие: необработанная поверхность - не имеет антикоррозийного или декоративного слоя, что снижает стоимость, но требует осторожного обращения при монтаже.

Совместимость и монтаж

Соединитель оптического лотка 360мм тип А ITK совместим только с лотками ITK той же ширины и профиля. Для монтажа требуется доступ к боковым стенкам лотка и наличие инструментов для затяжки винтов (отвертка или ключ). Установка выполняется путем совмещения кромок двух лотков и фиксации через предварительно подготовленные отверстия. Не рекомендуется использовать с лотками других производителей - даже при одинаковой ширине возможны расхождения в форме крепежных поверхностей.

Преимущества

• Устойчивость к деформациям благодаря жесткой конструкции из пластика;
• Поддержка как прямых, так и угловых соединений - позволяет формировать сложные трассы без дополнительных переходников;
• Винтовое крепление обеспечивает надежность при вибрациях и нагрузках на кабели;
• Долгий срок службы снижает необходимость замены компонентов системы;
• Яркая окраска упрощает визуальный контроль целостности трассы.

Ограничения применения

• Не предназначена для работы в условиях постоянного контакта с водой или агрессивными химическими средами - материал не имеет специального покрытия;
• Не подходит для силовых кабелей или кабелей с высокой механической нагрузкой - предназначен исключительно для оптоволоконных линий;
• Не допускается использование в открытых наружных сетях - отсутствие IP-защиты и термостойкости делает его внутренним компонентом;
• Не совместим с лотками других серий или брендов, даже при совпадении ширины.

Примеры использования

• Соединение горизонтальных участков лотков в ряд вдоль серверных стоек в ЦОДе;
• Формирование L-образного поворота трассы вокруг колонн или оборудования;
• Расширение существующей кабельной системы за счет добавления новых секций лотка;
• Обустройство кабельных трасс в помещениях с ограниченным пространством, где нужна модульная система.

Практические советы

• Перед монтажом проверьте, чтобы края лотков были ровными и не имели повреждений - искривление может помешать плотному соединению;
• Затягивайте винты равномерно, не перегружая пластик - это предотвратит растрескивание материала;
• Учитывайте посадочную ширину 360 мм: все лотки в одной трассе должны иметь точно такой же параметр;
• При использовании в местах с частым обслуживанием - например, возле patch panels - выбирайте этот соединитель вместо клеевых или защелкивающихся вариантов, он удобнее для многократного вскрытия;
• Не используйте в качестве несущего элемента - он не воспринимает вес лотка, только соединяет уже установленные секции.
