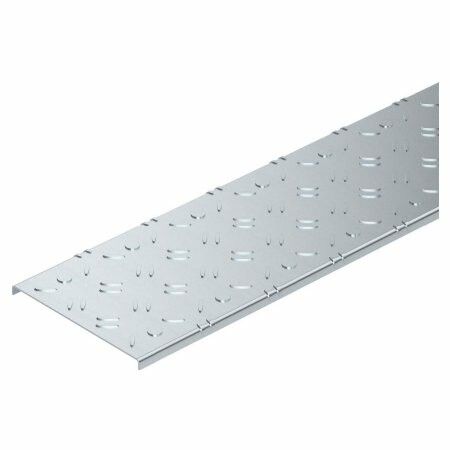

Крышка кабельного листового лотка 200x3000 | 6049121 OBO Bettermann

Крышка кабельного листового лотка 200x3000 от OBO BETTERMANN предназначена для защиты кабелей внутри лотков типа BKR, предотвращая доступ посторонних предметов, пыли и влаги. Артикул 6049121 обеспечивает совместимость с серийными лотками этой же системы.

Назначение и область применения

Крышка кабельного листового лотка 200x3000 используется для закрывания верхней части металлических лотков типа BKR. Она защищает кабели от механических повреждений, пыли, брызг воды и случайного контакта персонала. Применяется в промышленных помещениях, на производствах, в цехах с оборудованием, где требуется упорядоченная и безопасная прокладка силовых и слаботочных кабелей.

Технические характеристики

• Габариты: 200 мм ширина × 3000 мм длина
• Материал: оцинкованная сталь
• Толщина основного листа: 2,0 мм
• Высота рифления: 1,3 мм
• Форма поверхности: рифлёная - повышает жесткость и снижает риск скольжения
• Предварительно выбитые отверстия: через каждые 100 мм по всей длине

Совместимость и монтаж

Крышка 200x3000 совместима исключительно с лотками серии BKR от OBO BETTERMANN. Установка происходит путём простого накладывания на открытый лоток - фиксация осуществляется с помощью поворотных фиксаторов, которые вставляются в заранее подготовленные отверстия. Отсутствие крепёжных элементов в комплекте позволяет гибко регулировать плотность крепления в зависимости от условий эксплуатации.

Преимущества

• Рифлёная поверхность увеличивает прочность и устойчивость к деформации
• Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности
• Стандартные отверстия ускоряют монтаж поворотных фиксаторов - не требуют сверления
• Легко демонтируется для обслуживания кабелей без полного снятия системы

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты от осадков
• Не выдерживает значительные точечные нагрузки - запрещено хождение по крышкам
• Подходит только для лотков BKR шириной 200 мм; несовместима с другими системами (например, BKS, BKD)
• Не рекомендуется использовать в средах с агрессивными химическими веществами

Примеры использования

• Защита кабелей на конвейерных линиях в пищевой промышленности
• Укладка силовых кабелей в цехах с высокой степенью запылённости
• Прокладка сигнальных проводов рядом с станками ЧПУ
• Интеграция в распределительные щитовые комнаты с многослойной трассой

Практические советы

• Перед монтажом проверьте, что лоток имеет правильную ширину - 200 мм. Несоответствие приведёт к зазорам или невозможности установки.
• Используйте поворотные фиксаторы OBO BETTERMANN (например, модели TPS или TPB) - они обеспечивают надёжное и быстрое крепление в предустановленные отверстия.
• При необходимости частичного вскрытия - отгибайте крышку только в местах отверстий, чтобы не повредить рифление.
• Для длинных участков (более 5 м) рекомендуется устанавливать фиксаторы чаще - через каждые 50–70 см, особенно при наличии вибраций оборудования.
