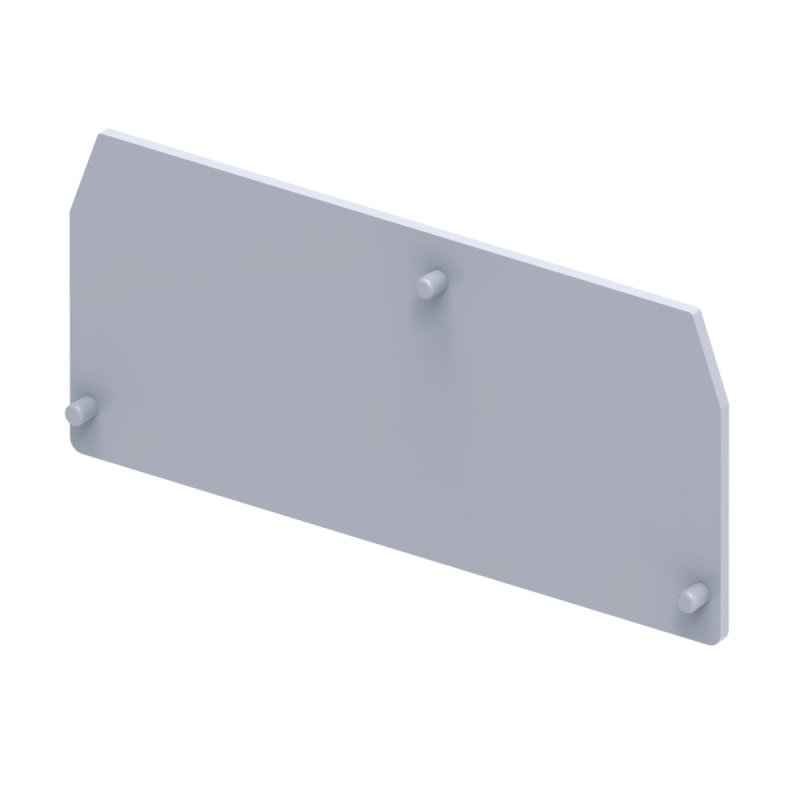

Крышка концевая для клеммы проходной OptiClip EPCSC16T сер. КЭАЗ 289727

Крышка концевая для клеммы проходной OptiClip EPCSC16T серая предназначена для защиты открытых контактов на завершающем участке ряда клемм пружинного типа OptiClip. Этот элемент обеспечивает безопасную изоляцию и механическую защиту, особенно важную при сборке распределительных щитов и автоматических систем управления. Артикул 289727 соответствует серии OptiClip от КЭАЗ.

Назначение и область применения

Крышка концевая для клеммы проходной OptiClip EPCSC16T серая используется исключительно для закрывания крайней клеммы в последовательном ряду однотипных проходных клемм OptiClip CSC16T. Она предотвращает случайное прикосновение к токоведущим частям, снижает риск замыкания между соседними элементами и защищает от попадания пыли и влаги на контактную зону. Применяется в электрощитах, пультах управления, промышленных контроллерах и других устройствах, где используются клеммы OptiClip.

Технические характеристики

• Тип изделия: крышка концевая
• Цвет: серый
• Толщина: 10 мм
• Наличие торцевой заглушки: да
• Совместима только с клеммами OptiClip CSC16T

Совместимость и монтаж

Крышка концевая для клеммы проходной OptiClip EPCSC16T серая устанавливается только на клемму модели CSC16T. Монтаж выполняется вручную: крышку плотно надевают на крайнюю клемму до характерного щелчка - она фиксируется за счет внутренних зацепов. Установка возможна только после окончательного соединения проводов в клемме. Нельзя использовать крышку на промежуточных клеммах или на моделях другого типоразмера.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для комплектующих электромонтажных устройств. Торцевая заглушка обеспечивает дополнительную изоляцию, что снижает вероятность поражения током при обслуживании. Однако сама крышка не имеет рейтинга IP - её функция - механическая защита и изоляция, а не герметизация.

Преимущества

• Обеспечивает полную изоляцию открытого контакта на конце ряда
• Фиксируется без инструментов - установка занимает несколько секунд
• Защитная заглушка предотвращает доступ к контактам даже при боковом воздействии
• Сохраняет эстетический вид сборки и снижает риск ошибочного подключения

Ограничения применения

• Не совместима с другими типами клемм - например, с винтовыми или клеммами другой серии OptiClip
• Не предназначена для использования вне ряда клемм - не работает как самостоятельный изолятор
• Не обеспечивает степень защиты выше IP40 - не рекомендовано для влажных сред без дополнительной защиты корпуса
• Не допускается использование при температуре ниже -25C и выше +85C - материал теряет гибкость или деформируется

Примеры использования

• Закрытие последнего контакта в цепи питания двигателя на панели управления станком
• Изолирование свободного выхода в групповой клеммной колодке системы освещения
• Завершение ряда клемм в распределительном щите АСУ ТП

Практические советы

• Перед установкой проверьте, чтобы все провода были правильно затянуты - крышка не позволяет получить доступ к клемме после монтажа
• Если ряд клемм меняет длину (например, часть удалена), обязательно установите крышку на новом конце - оставление открытого контакта опасно
• При использовании нескольких рядов клемм - каждому ряду нужна своя крышка; нельзя использовать одну крышку для двух рядов
• Артикул 289727 - единственный подходящий вариант для OptiClip CSC16T. Аналоги сторонних производителей не гарантируют точную посадку
