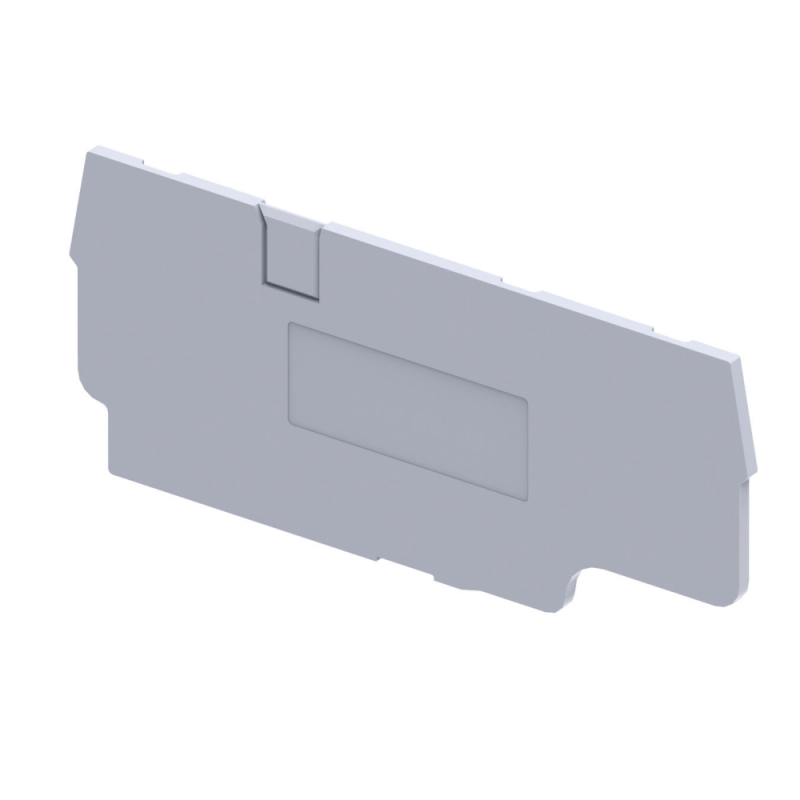

Крышка концевая для клеммы проходной OptiClip EPCX4/3-TRIPLET-серый | 289752 КЭАЗ

Крышка концевая для клеммы проходной OptiClip EPCX4/3-TRIPLET серая предназначена для защиты открытых контактов на завершающем участке ряда клемм пружинного типа. Эта крышка используется совместно с клеммами OptiClip EPCX4/3-TRIPLET от КЭАЗ и обеспечивает безопасную изоляцию при монтаже в распределительных щитах и автоматических системах.

Назначение и область применения

Крышка концевая для клеммы проходной OptiClip EPCX4/3-TRIPLET серая устанавливается на последнюю клемму в ряду, чтобы предотвратить случайное прикосновение к токоведущим частям. Она применяется там, где есть необходимость в изоляции открытых контактов после изменения длины цепочки клемм - например, при замене одной клеммы на другую или при окончании сборки шины. Подходит для использования в силовых и слаботочных цепях внутри распределительных щитов, панелях управления, промышленном оборудовании.

Технические характеристики

• Тип изделия: крышка концевая
• Цвет: серый
• Толщина: 10 мм
• Класс воспламеняемости: V0 - материал самозагасает при воздействии огня
• Наличие торцевой заглушки: да - полностью закрывает задний край клеммы

Совместимость и монтаж

Крышка концевая для клеммы проходной OptiClip EPCX4/3-TRIPLET серая совместима исключительно с клеммами серии OptiClip EPCX4/3-TRIPLET от КЭАЗ. Установка происходит путём простого защёлкивания на конец ряда - никаких инструментов не требуется. Крышку необходимо монтировать только на завершающей клемме, когда в ряду больше нет следующего элемента. Нельзя использовать её как промежуточную или универсальную заглушку для других типов клемм.

Безопасность и стандарты

Материал крышки соответствует классу горючести V0 по UL 94 - это гарантирует, что она не будет поддерживать пламя при возгорании. Применение такой крышки снижает риск поражения током и короткого замыкания между соседними проводниками. Соответствует требованиям безопасности для электротехнических устройств в соответствии с ГОСТ Р МЭК 60947-7-1.

Преимущества

• Полная изоляция открытых контактов - повышает безопасность персонала
• Удобная установка без инструментов - экономит время при монтаже
• Высокая термостойкость материала - выдерживает рабочие температуры до +120 C
• Стандартный цвет - легко отличить от других комплектующих в щите

Ограничения применения

• Не подходит для клемм других серий - даже близких по форме, таких как OptiClip EPCX4/2
• Не предназначен для внешней установки - не имеет IP-защиты
• Не следует применять в средах с постоянным механическим воздействием - возможна деформация
• Запрещено использовать вместо основной крышки на промежуточных клеммах

Примеры использования

• На завершении группы клемм в распределительном щите АСУ ТП
• После удаления лишних клемм в цепи управления станком
• В пульте управления конвейера, где остаётся один свободный контакт
• При модификации существующей клеммной колодки - для герметизации конца ряда

Практические советы

• Перед установкой проверьте, что клемма OptiClip EPCX4/3-TRIPLET полностью заполнена - крышка не должна болтаться
• Используйте эту крышку только тогда, когда в ряду больше нет клемм - иначе она заблокирует доступ к следующему соединению
• При необходимости замены нескольких клемм - сначала снимите все крышки, затем произведите замену, потом снова наденьте новую концевую крышку
• Артикул 289752 - храните в одном месте с оригинальными клеммами OptiClip EPCX4/3-TRIPLET, чтобы не перепутать с другими типами заглушек
