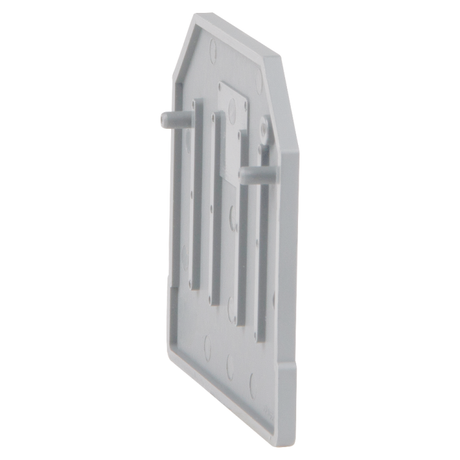

Крышка концевая для клеммы проходной OptiClip D-TB-16-серый | 249893 КЭАЗ

Крышка концевая для клеммы проходной OptiClip D TB 16 серая - это защитная заглушка, предназначенная для закрытия открытых контактов на клеммах серии OptiClip D TB 16. Применяется в распределительных щитах и автоматических системах управления, где важна безопасность и герметичность соединений. Артикул 249893, бренд КЭАЗ.

Назначение и область применения

Крышка концевая для клеммы проходной OptiClip D TB 16 серая используется для изоляции свободного конца проходной клеммы после установки провода. Предотвращает случайное прикосновение к токоведущим частям, защищает от пыли, влаги и механических повреждений. Подходит для монтажа на DIN-рейке в электрощитах промышленного и коммерческого оборудования.

Технические характеристики

• Тип изделия: аксессуар для клеммы (не является самостоятельным элементом цепи)
• Цвет: серый
• Толщина материала: 2,2 мм
• Класс горючести по UL94: V0 - материал самозатухающий, не поддерживает горение
• Способ монтажа: фиксация на DIN-рейке совместно с клеммой OptiClip D TB 16
• Наличие заглушки: да (встроена в конструкцию крышки)
• Соответствие: ТР ТС 004/2011 (безопасность оборудования низкого напряжения)

Совместимость и монтаж

Крышка концевая для клеммы проходной OptiClip D TB 16 серая совместима исключительно с клеммами серии OptiClip D TB 16 от КЭАЗ. Устанавливается на конце сборки клеммной группы после окончательного подключения проводов. Монтаж осуществляется путём защёлкивания на DIN-рейке - никаких инструментов не требуется. Не подходит для других типов клемм, даже аналогичных по сечению 16 мм2.

Безопасность и стандарты

Материал крышки соответствует классу горючести UL94 V0, что гарантирует её устойчивость к возгоранию при перегреве или коротком замыкании. Соответствует требованиям ТР ТС 004/2011, регламентирующим безопасность электротехнических изделий на территории ЕАЭС. Обеспечивает защиту от доступа к токоведущим частям согласно степени защиты IP20.

Преимущества

• Удобная защёлкающаяся конструкция - монтаж без инструментов
• Высокая термостойкость благодаря материалу с классом V0
• Стандартный цвет - серый - обеспечивает единый внешний вид в комплекте с другими клеммами OptiClip
• Защита от несанкционированного доступа и случайного касания

Ограничения применения

• Не предназначена для использования вне системы OptiClip D TB 16 - несовместима с клеммами других производителей
• Не обеспечивает защиту от брызг воды или пыли выше уровня IP20 - не применяется во влажных или запылённых средах без дополнительной защиты корпуса
• Не рассчитана на нагрузки выше номинала клеммы (до 16 мм2, до 50 A)
• Не следует использовать в условиях постоянного воздействия прямого UV-излучения - материал может выцветать

Примеры использования

• Закрытие последней клеммы в ряду на шинном модуле в промышленном щите управления
• Изолирование свободного вывода клеммы на конвейере или насосной станции
• Финальная фиксация в распределительных щитах зданий с высокими требованиями к безопасности

Практические советы

• Перед установкой крышки убедитесь, что все провода надёжно затянуты - проверьте момент затяжки в соответствии с рекомендациями КЭАЗ
• При групповой установке нескольких клемм используйте крышку только на крайнем конце - не устанавливайте между клеммами
• При необходимости замены - просто отщёлкните старую крышку и установите новую; не используйте силовые инструменты
• Обязательно сочетайте эту крышку с оригинальными клеммами OptiClip D TB 16 - использование сторонних клемм может нарушить герметичность и безопасность
