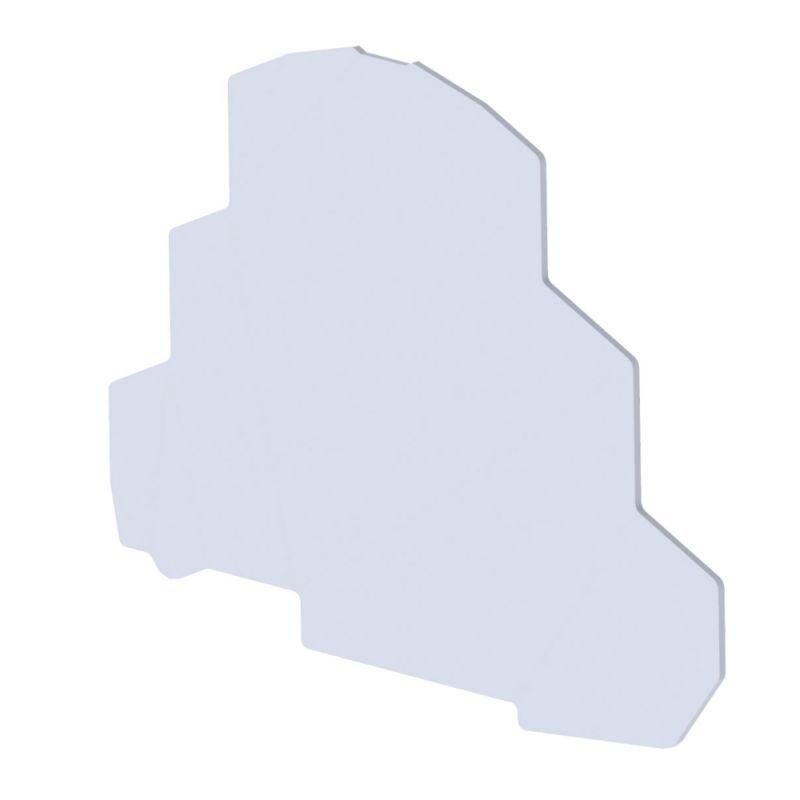

Крышка концевая OptiClip EPCP3L2.5-серый для клемм CP3L-2,5 - 331869 КЭАЗ

Крышка концевая OptiClip EPCP3L2.5 серая для клемм CP3L-2,5 - элемент защиты для завершения рядов трехъярусных клемм KÉAZ. Предназначена для изоляции открытых токоведущих частей на конце сборки, обеспечивая безопасную эксплуатацию в распределительных щитах и автоматических системах.

Назначение и область применения

Крышка концевая OptiClip EPCP3L2.5 серая для клемм CP3L-2,5 используется исключительно для закрывания последнего контактного яруса в ряду клемм типа CP3L-2,5. Она предотвращает случайное прикосновение к оголённым проводникам, снижает риск замыкания между соседними клеммами и защищает от попадания пыли и сторонних предметов. Применяется в силовых цепях, управления оборудованием, пультах и шкафах автоматизации, где используются клеммы Push-In от КЭАЗ.

Технические характеристики

• Тип изделия: концевая крышка
• Количество контактов: 1 (закрывает один ярус клеммы)
• Цвет: серый
• Толщина: 10 мм
• Класс воспламеняемости: V0 - материал самозагасаемый, не распространяет пламя
• Материал: термостойкий пластик с высокой механической прочностью
• Устойчивость: к УФ-излучению, химическим веществам и перепадам температур
• Диапазон сечений провода: не регулируется - совместима только с клеммами CP3L-2,5

Совместимость и монтаж

Крышка концевая OptiClip EPCP3L2.5 серая для клемм CP3L-2,5 предназначена **только** для клемм серии CP3L-2,5 производства КЭАЗ. Не подходит для других типов клемм, даже аналогичных по форме. Монтаж осуществляется вручную: крышку плотно надевают на крайний ярус клеммы до характерного щелчка. Нельзя использовать с клеммами, которые были модифицированы или имеют поврежденные боковые направляющие. Для правильной установки необходимо, чтобы все три яруса клеммы были заполнены проводами или заглушками - иначе крышка не будет фиксироваться.

Безопасность и стандарты

Изделие соответствует требованиям UL 94 V0 по огнестойкости материала. Обеспечивает базовую электробезопасность при работе с напряжением до 1000 В переменного тока. Соответствие нормам IEC/EN 60947-7-1 для комплектующих клеммных устройств. Сертификаты КЭАЗ действуют в рамках ЕАЭС.

Преимущества

• Высокая ударная прочность - выдерживает механические нагрузки при монтаже и обслуживании
• Не горит - материал V0 препятствует возгоранию при перегреве или искре
• Стабильно сохраняет форму при длительном воздействии солнца - подходит для установки вне помещений
• Устойчива к маслам, растворителям и агрессивным средам - годится для промышленных условий
• Легко устанавливается и демонтируется - не требует инструментов

Ограничения применения

• Не предназначен для герметизации - не обеспечивает IP-защиту
• Не работает с клеммами другого класса (например, CP3M, CP3S)
• Запрещено применять на клеммах с нарушенными фиксирующими выступами
• Не рекомендовано использование в условиях постоянного погружения в жидкость
• Не является заменителем заземления или изолирующей ленты

Примеры использования

• Завершение ряда клемм в распределительном щите станка с ЧПУ
• Защита окончания группы клемм в пульте управления конвейера
• Изолирование свободного выхода после подключения всех проводов в шкафе АСУ ТП
• Обустройство временных соединений на испытательных стендах

Практические советы

• Перед установкой проверьте, что клемма CP3L-2,5 полностью собрана - крышка не защёлкнётся, если хотя бы один ярус пуст
• Работайте осторожно при использовании в холодную погоду - материал становится менее гибким ниже –20C
• Не используйте крышки OptiClip EPCP3L2.5 серые для клемм CP3L-2,5 в качестве декора - они не рассчитаны на внешнее давление
• При необходимости замены - заказывайте оригинальные детали Артикул 331869 от КЭАЗ; аналоги часто не обеспечивают точного совпадения по геометрии
• Хранить в сухом месте, избегать прямого солнечного света - продлевает срок службы материала
