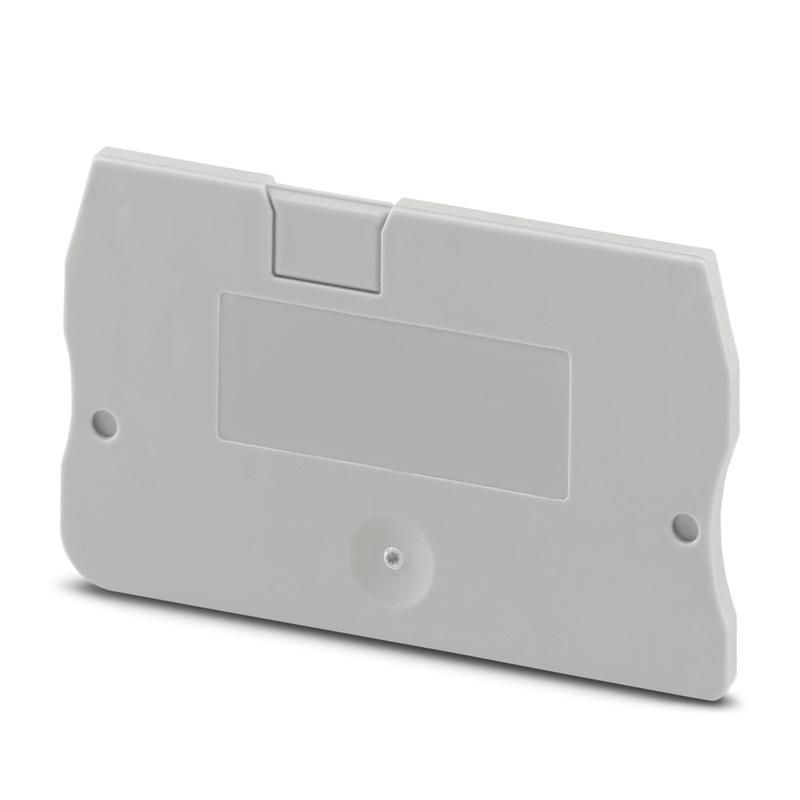

Концевая крышка K-KH3 2.5-2 (К-КНЗ 2,5-2) взрывозащищенная СТЭЗ 10000015

Крышка концевая 2,5-2 от СТЭЗ (артикул 10000015) предназначена для защиты и герметизации оконечной точки соединений на DIN-рейке. Она обеспечивает безопасную изоляцию и фиксацию проводов в распределительных коробках, щитах управления и других устройствах с пружинными клеммниками.

Назначение и область применения

Крышка концевая 2,5-2 используется для закрытия последнего клеммного элемента в цепи, предотвращая случайный доступ к токоведущим частям и защищая соединения от внешних воздействий. Применяется в комплектации клеммных блоков с пружинным зажимом, особенно там, где важна надёжность и долговечность - в промышленном оборудовании, системах автоматизации, станках, конвейерах и силовых щитах.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 800 В
• Шаг подключения: 5,2 мм
• Сечение одножильного провода: 0,2–4 мм2
• Сечение многожильного гибкого провода: 0,25–2,5 мм2
• Рабочая температура: от –60 C до +105 C
• Количество клемм на уровне: 2
• Количество уровней: 1
• Минимальная высота монтажа: 36,5 мм
• Материал корпуса: полиамид PA - устойчив к механическим нагрузкам и химическим средам
• Цвет: оранжевый - для визуального отличия от других элементов
• Исполнение: сертифицировано по стандарту Ex e (взрывозащищённое исполнение)

Совместимость и монтаж

Крышка концевая 2,5-2 устанавливается на DIN-рейку 35 мм стандартного типа. Монтаж осуществляется путём защёлкивания - никаких инструментов не требуется. Подходит для завершения рядов клеммников с шагом 5,2 мм и двумя контактами на уровне. Для удобства сборки допускается установка замыкающей пластины между соседними крышками - это исключает риск выпадения проводов и повышает жесткость всей конструкции.

Безопасность и стандарты

Крышка концевая 2,5-2 прошла испытание на взрывозащиту по стандарту IEC 60079-7 (эксплуатационное исполнение Ex e). Это позволяет использовать её во взрывоопасных зонах класса 2, где есть риск возникновения взрыва газов или паров. Полиамидный корпус соответствует требованиям UL94 V-0 по горючести - материал самозатухающий и не поддерживает пламя.

Преимущества

• Устойчивость к экстремальным температурам - работает даже в холодных складах и нагреваемых помещениях
• Герметичная конструкция снижает риск попадания пыли, влаги и посторонних предметов
• Оранжевый цвет упрощает визуальный контроль и диагностику в сложных щитах
• Поддержка замыкающих пластин - позволяет собирать модульные блоки без зазоров
• Совместима с большинством клеммников СТЭЗ и аналогичных решений с шагом 5,2 мм

Ограничения применения

• Не предназначен для использования вне DIN-рейки - требует жёсткой фиксации на шине
• Не рассчитана на ток выше 24 А - перегрузка вызывает перегрев и деформацию контактов
• Не следует применять с проводами сечением более 4 мм2 (одножильные) или 2,5 мм2 (многожильные) - это нарушает плотность зажима
• При использовании в условиях постоянной вибрации рекомендуется дополнительно фиксировать всю группу клеммников

Примеры использования

• Финальная крышка в клеммной колодке на станке ЧПУ
• Закрытие крайнего вывода в щите управления насосной станцией
• Защита выхода сигнальных проводов в системе аварийного освещения
• Завершение цепи в взрывозащищённом распределительном пункте на нефтебазе

Практические советы

• Перед установкой проверьте, что все провода правильно затянуты в клемме - крышка не компенсирует плохой контакт
• Если вы используете несколько крышек подряд, обязательно установите замыкающую пластину между ними - это повысит прочность всей сборки
• При работе в условиях низких температур (ниже –40 C) перед монтажом дайте изделию адаптироваться к окружающей температуре - полиамид становится менее эластичным
• Артикул 10000015 совпадает с другими элементами серии СТЭЗ - можно заказывать запчасти без риска несовместимости
• Не используйте инструменты для принудительного открывания - это может повредить защёлки
