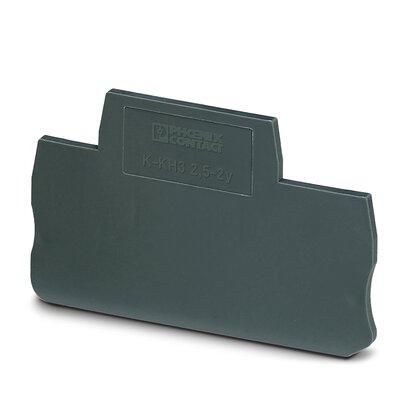

Концевая крышка К-КНЗ 2,5-2У - 10100015 СТЭЗ

Крышка концевая 2.5-2У от бренда СТЭЗ — это защитная торцевая заглушка для клемм типа KH3 2,5-2Y, предназначенная для изоляции открытых контактов и предотвращения случайного прикосновения к токоведущим частям. Артикул 10100015 соответствует стандартной комплектации для промышленных клеммных блоков.

Назначение и область применения

Крышка концевая 2.5-2У устанавливается на конце клеммного блока KH3 2,5-2Y для закрытия свободных контактных зон. Это защищает от попадания пыли, влаги и механических повреждений, а также снижает риск поражения электрическим током при обслуживании. Применяется в распределительных щитах, пультах управления, оборудовании с жесткими условиями эксплуатации — например, на заводах, в транспорте или на объектах с повышенной запылённостью.

Технические характеристики

• Тип: торцевая заглушка (концевая пластина)
• Толщина материала: 2,2 мм
• Габариты: длина 67,6 мм, ширина 2,2 мм, высота 39,7 мм
• Цвет: серый
• Рабочий температурный диапазон: от -60 °C до +105 °C

Совместимость и монтаж

Крышка концевая 2.5-2У совместима исключительно с клеммами серии KH3 2,5-2Y. Установка происходит путём простого надевания на край клеммного блока — фиксация обеспечивается за счёт точного соответствия формы и размеров. Нет необходимости в крепеже, клее или инструменте. Перед установкой убедитесь, что клемма полностью собрана и все провода правильно затянуты — крышку нельзя смонтировать после подключения, если есть препятствия по ширине.

Безопасность и стандарты

Изделие не имеет собственных сертификатов безопасности, но выполнено из материалов, совместимых с требованиями к изоляционным элементам в электрооборудовании. Соответствует функциональному назначению согласно ГОСТ Р МЭК 60947-7-1 для вспомогательных устройств. Не является основной изоляцией — применяется как дополнительная защита.

Преимущества

• Высокая термостойкость — выдерживает экстремальные температуры от -60 °C до +105 °C, что позволяет использовать в холодильных установках и нагреваемых средах
• Минимальная толщина (2,2 мм) не увеличивает габариты сборки, сохраняет плотную укладку в щите
• Стандартный цвет — серый — легко отличить от других типов крышек, упрощает визуальный контроль
• Не требует инструментов для установки и демонтажа

Ограничения применения

• Подходит только для клемм KH3 2,5-2Y — несовместима с другими моделями, даже аналогичными по номиналу
• Не предназначена для защиты от прямого воздействия воды — не заменяет IP-защиту корпуса
• Не рекомендуется применять в условиях постоянного механического трения или ударных нагрузок — материал не рассчитан на такие нагрузки
• Не используется как самостоятельный изолятор — всегда должен монтироваться поверх уже установленной клеммы

Примеры использования

• Финишная крышка на конце клеммной рейки в автоматическом цехе
• Защита последнего контакта в распределительном щите на тепловой станции
• Закрытие свободного вывода в системе управления лифтом
• Изоляция ненужного входа в пульте управления насосной станцией

Практические советы

• Перед установкой проверьте, чтобы клемма была полностью заполнена проводами — крышка не будет подходить, если провода выходят за границы корпуса
• При использовании в условиях сильной вибрации дополнительно контролируйте герметичность всей клеммной группы — крышка сама по себе не обеспечивает герметичность
• Артикул 10100015 и название Крышка концевая 2.5-2У должны совпадать с данными в спецификации — не используйте аналоги без точного соответствия габаритов
• Храните в сухом месте — хотя материал устойчив к перепадам температур, длительное воздействие влаги может вызвать осаждение пыли на поверхности, затрудняя установку
