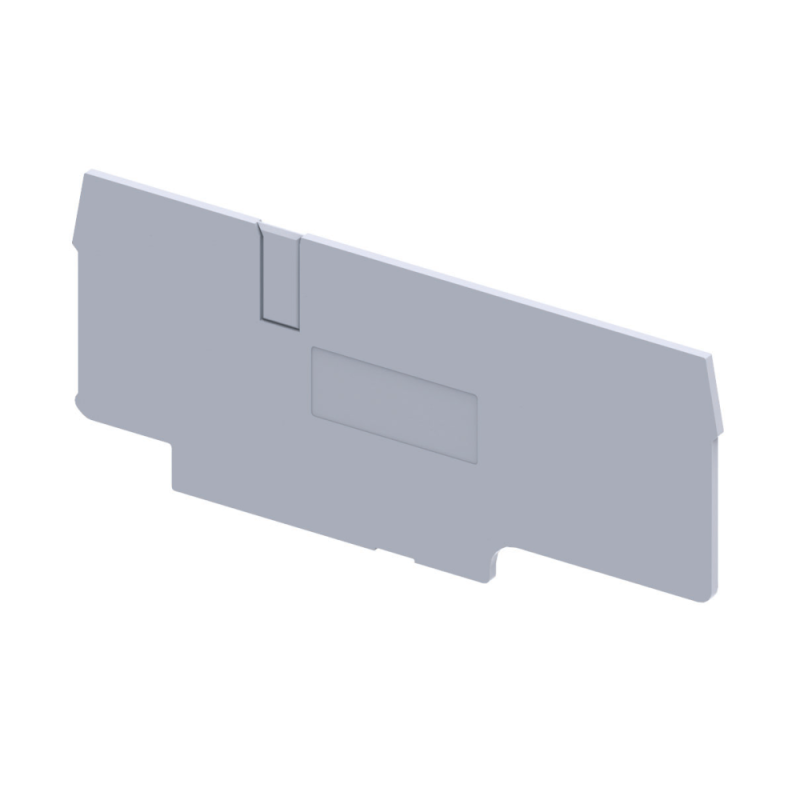

Крышка концевая OptiClip EPCX10/3 для клемм CX10/3 - 331837 КЭАЗ

Крышка концевая OptiClip EPCX10/3 для клемм CX10/3 - это защитная деталь, предназначенная для изоляции открытых контактов на конце ряда клемм пружинного типа OptiClip CX10/3. Применяется в распределительных щитах и системах автоматизации, где важно исключить случайное прикосновение к токоведущим частям. Бренд Кэаз, артикул 331837.

Назначение и область применения

Крышка концевая OptiClip EPCX10/3 для клемм CX10/3 используется для закрывания последней клеммы в ряду, чтобы предотвратить доступ к оголённым контактам. Устанавливается только на завершающем элементе группы однотипных клемм - не на промежуточных. Подходит для систем управления, силовой коммутацией, панелей автоматики, где используются клеммы OptiClip CX10/3. Обеспечивает безопасную работу при обслуживании и снижает риск поражения током или короткого замыкания между соседними цепями.

Технические характеристики

• Тип изделия: концевая крышка
• Толщина: 10 мм
• Наличие торцевой заглушки: да - полностью перекрывает заднюю часть клеммы
• Цвет: серый
• Совместима с клеммами OptiClip CX10/3
• Материал: самозатухающий термопластик (UL94 V-0)

Совместимость и монтаж

Крышка концевая OptiClip EPCX10/3 для клемм CX10/3 совместима только с клеммами серии CX10/3 от Кэаз. Монтируется вручную: плотно надевается на крайний контакт до характерного щелчка. Не требует инструментов. Установка возможна только после окончательной затяжки провода в клемме. Нельзя использовать с другими типами клемм - даже близкими по габаритам, например, CX10/2 или CX10/5.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для изоляционных комплектующих в электрощитах. Материал корпуса имеет класс горючести UL94 V-0 - не поддерживает горение. Защищает от случайного прикосновения к токоведущим частям, что повышает соответствие нормам ПУЭ и ГОСТ Р 50030.5.1.

Преимущества

• Полная герметизация задней части клеммы благодаря встроенной торцевой заглушке
• Фиксация без крепежа - просто защёлкивается
• Не выступает за габариты клемм - сохраняет компактность сборки
• Стандартный цвет (серый) позволяет легко отличить конец ряда от других элементов

Ограничения применения

• Не предназначена для установки внутри клеммного блока - только на внешнем конце ряда
• Не обеспечивает защиту от воды или пыли - не является IP-защитой
• Не подходит для клемм с другим шагом или формой зажима
• Не рекомендуется применять в условиях постоянного механического воздействия - может отломаться при ударах

Примеры использования

• Завершение ряда клемм в шкафу управления насосной станцией
• Изолирование последнего входа в распределительном щите АСУ ТП
• Защита свободного вывода на конвейерной линии с использованием модульных клемм OptiClip
• Обустройство запасного контура в панелях автоматики, когда не все клеммы заняты

Практические советы

• Перед установкой проверьте, что провод в клемме CX10/3 уже надёжно зажат - крышка не снимается без демонтажа всей секции
• При сборке длинных рядов используйте крышку только на самом конце - не ставьте её между активными клеммами
• Если требуется защита от пыли и влаги - сочетайте эту крышку с IP-корпусом или герметичными клеммными блоками
• Артикул 331837 - единственный подходящий вариант для клемм CX10/3; другие модели, даже от Кэаз, не подойдут
• Храните в сухом месте - высокая влажность может вызвать деформацию пластикового корпуса
