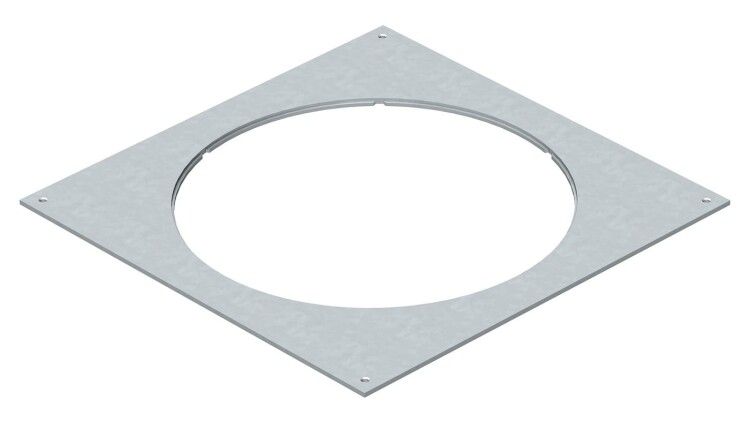

Крышка монтажного основания UZD350-3 для лючка GESR9 (сталь) (DUG 350-3 R9) | 7400549 OBO Bettermann

Крышка монтожного основания UZD350-3 для лючка GESR9 (сталь) от OBO BETTERMANN предназначена для герметичного закрытия монтажных оснований с круглым отверстием под лючок R9. Артикул 7400549 и обозначение DUG 350-3 R9 указывают на совместимость с серийными решениями OBO Bettermann. Продукт используется в системах подземной проводки кабелей и трубопроводов, где требуется надежное уплотнение и долговечность.

Назначение и область применения

Крышка монтажного основания UZD350-3 применяется для закрытия монтажных оснований типа UZD350-3, оснащённых круглым отверстием под лючок GESR9 (номинальный размер R9). Она обеспечивает механическую защиту и предотвращает попадание воды, пыли и сторонних предметов внутрь канализационной или кабельной шахты. Подходит для установки в помещениях, на улице, в технических коллекторах и зонах с высокой проходимостью - например, в парковках, промышленных цехах, жилых комплексах и объектах инфраструктуры.

Технические характеристики

• Номинальный размер: 350 мм - соответствует стандартному диаметру монтажного основания UZD350-3
• Толщина материала: 4 мм - обеспечивает достаточную жесткость для нагрузок до 800 кг/м²
• Материал: сталь с оцинкованным покрытием - повышает коррозионную стойкость в агрессивных средах
• Тип монтажного отверстия: круглое, заглубленное на 3 мм - позволяет плотно фиксировать заглушку или лючок GESR9
• Обозначение: DUG 350-3 R9 - внутренний код производителя, указывающий на тип и габариты
• Рекомендованная эксплуатация: сухой уход за полом - не предназначен для постоянного воздействия воды или химических моющих средств

Совместимость и монтаж

Крышка UZD350-3 совместима исключительно с монтажными основаниями UZD350-3 и лючками GESR9 (R9). Отличается точным соответствием посадочного диаметра - отверстие глубиной 3 мм гарантирует удержание заглушки без перекоса. Установка выполняется путём опускания крышки в паз основания; фиксация осуществляется за счёт трения и формы посадки. Для усиления герметизации рекомендуется использовать резиновые уплотнители (не входят в комплект).

Преимущества

• Высокая прочность благодаря толщине стали 4 мм - выдерживает давление от проезжающего транспорта
• Цинковое покрытие замедляет образование ржавчины даже при повышенной влажности
• Заглублённое отверстие снижает риск выпадения заглушки при ударах или вибрациях
• Совместимость с сериями OBO Bettermann - позволяет легко заменить или расширить систему без переделок

Ограничения применения

• Не предназначена для постоянного контакта с водой - не следует применять в местах с регулярным затоплением
• Из-за стального материала имеет значительный вес - требует осторожности при транспортировке и установке
• Не подходит для установки в зонах с агрессивными химическими веществами - цинк может подвергнуться электрохимической коррозии
• Не является взрывозащищённой - не используйте в опасных зонах по классификации ATEX

Примеры использования

• Закрытие доступа к кабельным каналам в офисных зданиях
• Герметизация технологических отверстий в промышленных цехах с частыми мойками полов
• Фиксация лючков для обслуживания сетей связи в городских тротуарах
• Устройство временных точек подключения в строящихся объектах

Практические советы

• Перед установкой проверьте, что диаметр отверстия в основании точно соответствует 350 мм - расхождение более +-2 мм вызывает неплотное прилегание
• При монтаже в бетонные плиты убедитесь, что поверхность ровная - неровности приводят к деформации крышки
• Для длительной службы в условиях повышенной влажности периодически осматривайте покрытие на наличие белого налёта - это признак начала коррозии цинка
• Артикул 7400549 и обозначение DUG 350-3 R9 должны совпадать с данными на упаковке - отличия указывают на неоригинальную продукцию
• Не используйте металлические инструменты для демонтажа - они могут повредить оцинкованное покрытие
