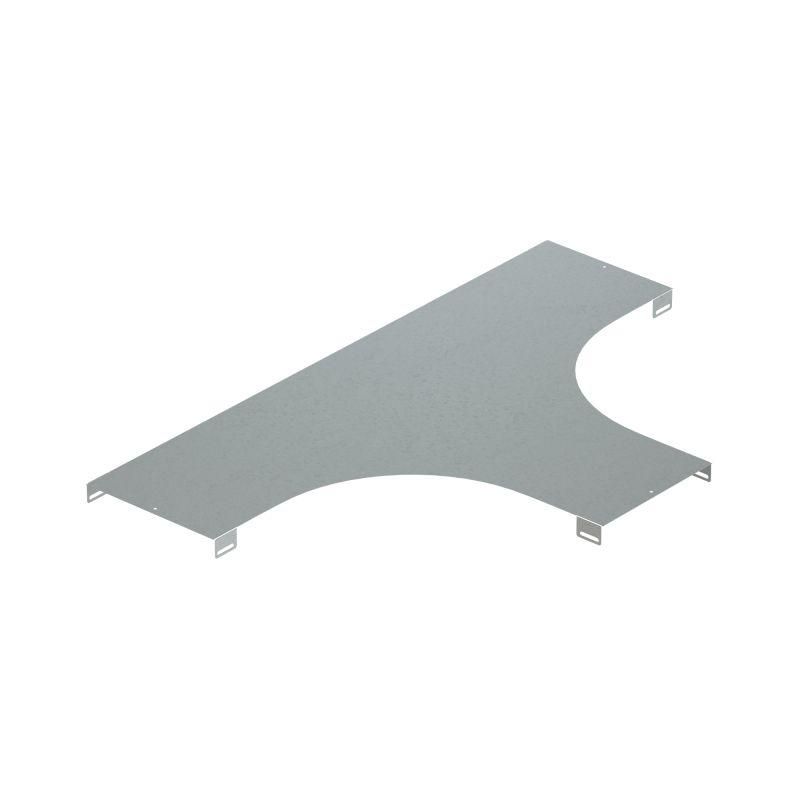

Крышка на Ответвитель Т-образный, осн.400, R=300мм, горячеоцинкованная в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LK0403KHDZ ДКС

Крышка на Т-образный ответвитель DKC (арт. lk0403khdz) обеспечивает герметичную защиту кабельных проводок в местах ответвления, сохраняя целостность изоляции и предотвращая попадание пыли, влаги и механических повреждений. Продукт создан для лестничных лотков системы L5 Combitech и совместим с Т-ответвителями шириной 400 мм и радиусом закругления 300 мм.

Назначение и область применения

Крышка на Т-образный ответвитель DKC используется для закрытия верхней части Т-соединения в кабельных лотках, где происходит пересечение или ответвление трасс. Она защищает кабели от внешних факторов: влаги, пыли, брызг, механических ударов и случайного контакта. Подходит для установки в промышленных помещениях, на объектах с высокой влажностью, в зонах с солевым туманом, на открытых площадках и в условиях агрессивной среды.

Технические характеристики

• Тип изделия: крышка для Т-образного ответвителя
• Основание: 400 мм
• Радиус скругления: 300 мм
• Материал: сталь
• Покрытие: горячее цинкование - слой цинка до 60–90 мкм, обеспечивающий долговечную антикоррозийную защиту
• Цвет: светло-серый
• Тип крепления: привинчивание через предустановленные отверстия
• Совместимость: исключительно с лестничным лотком системы L5 Combitech
• Комплектация: крепежные элементы CM030508, CM100500, 37501R и соединительные пластины DKC

Совместимость и монтаж

Крышка DKC lk0403khdz рассчитана строго на Т-ответвители с геометрией 400×300 мм, используемые в системе L5 Combitech. Установка возможна только на лестничные лотки того же типа - несовместима с коробчатыми, решётчатыми или другими формами лотков. Монтаж выполняется путём выравнивания крышки над ответвлением и фиксации с помощью входящих в комплект болтов и шайб. Соединительные пластины обеспечивают электрическую связь между крышкой и лотком, что важно для заземления. Не требуется сварка или дополнительные инструменты - всё необходимое уже в комплекте.

Безопасность и стандарты

Изделие соответствует требованиям к защите электроустановок в промышленной среде. Горячее цинкование обеспечивает соответствие ГОСТ 14918 и ISO 1461 по устойчивости к коррозии. Электрическая проводимость соединительных пластин позволяет использовать крышку в системах с требованием к непрерывному заземлению. Напряжение и ток не влияют на функционирование крышки - она является пассивным защитным элементом.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - срок службы увеличен в 2–3 раза по сравнению с окрашенной сталью
• Полный комплект крепежа снижает время монтажа и исключает потерю деталей
• Жесткая форма и точные геометрические параметры гарантируют плотное прилегание без щелей
• Светло-серый цвет не выцветает под UV-излучением и легко сочетается с остальной металлической инфраструктурой
• Поддерживает непрерывность заземления через соединительные пластины

Ограничения применения

• Не применяется для ответвителей с другим радиусом (например, 200 мм или 400 мм)
• Не подходит для лотков других типов - только для лестничных лотков L5 Combitech
• Не предназначен для постоянного погружения в воду - IP-класс не указан, хотя цинкование даёт хорошую влагозащиту
• Не рекомендуется для температур выше +80 C - материал теряет прочность, а цинк начинает активно окисляться
• Запрещено использование в средах с концентрацией хлора >100 ppm - риск точечной коррозии

Примеры использования

• Защита кабелей на участке перехода с главного лотка на боковой в цехе металлургического завода
• Укрытие ответвления в кабельном канале на причале порта - там, где есть солевой туман
• Фиксация кабельных трасс на элеваторе зернового комплекса - высокая запылённость и влажность
• Обустройство распределительной точки в холодильном складе с частыми перепадами температур

Практические советы

• Перед монтажом проверьте, чтобы радиус скругления Т-ответвителя точно соответствовал 300 мм - даже +-5 мм может вызвать зазор
• Используйте только крепёж из комплекта - другие болты могут иметь неверную длину или шаг резьбы
• После установки проверьте контакт между пластинами и лотком - он должен быть сплошным, без перекосов
• При длительной эксплуатации в агрессивной среде осматривайте поверхность крышки каждые 6 месяцев - при появлении белого налёта (цинковых продуктов коррозии) протрите сухой тканью; глубокая коррозия требует замены
• Не затягивайте крепёж слишком сильно - это деформирует тонкий стальной профиль крышки
