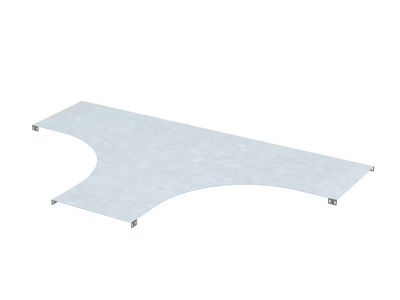

Крышка для ответвителя T-образ. горизонт. осн. 800 R-660 DKC UKT608 ДКС

Крышка для Т-образного ответвителя 800 R660мм от DKC (ДКС), артикул ukt608, предназначена для герметичного закрытия Т-образного ответвителя в системе U5 Combitech, защищая кабели от внешних воздействий при горизонтальной прокладке трасс.

Назначение и область применения

Крышка для Т-образного ответвителя 800 R660мм устанавливается поверх Т-ответвителя в кабельной трассе, чтобы предотвратить попадание воды, пыли, мусора и посторонних предметов внутрь канала. Применяется исключительно при горизонтальной прокладке кабельных трасс в системе U5 Combitech. Подходит для объектов с повышенными требованиями к защите кабелей — промышленные цеха, энергообъекты, транспортные терминалы.

Технические характеристики

• Тип изделия: крышка для Т-образного ответвителя
• Ширина ответвителя: 800 мм
• Радиус изгиба: R660 мм
• Материал: оцинкованная сталь толщиной 1 мм
• Защитное покрытие: оцинкованное — устойчиво к коррозии
• Цвет: серый
• Тип крепления: винтовое
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 — допускает работу в условиях высокой влажности, перепадов температур и агрессивной среды
• Совместимость с лотками: да — соответствует стандартным лоткам системы U5 Combitech шириной 800 мм

Совместимость и монтаж

Крышка для Т-образного ответвителя 800 R660мм совместима только с Т-ответвителями того же типа и размера из серии U5 Combitech. Для установки требуются:

• Гайка М6 (артикул СМ100600)
• Болт М6×10 (артикул СМ010610)

Крепление выполняется через четыре точки по периметру крышки. Перед монтажом необходимо выровнять крышку по уровню и равномерно затянуть все болты — избыточный момент может деформировать оцинкованную сталь. Не используйте другие типы крепежа — они не обеспечивают нужной плотности соединения.

Безопасность и стандарты

Изделие соответствует требованиям климатических исполнений ОМ2, У2, УХЛ2, ХЛ2 — обеспечивает надежную работу в помещениях с контролируемым микроклиматом, на открытых площадках и в холодном климате. Материал не содержит токсичных компонентов, безопасен при эксплуатации и обслуживании.

Преимущества

• Высокая механическая прочность благодаря стальной основе толщиной 1 мм
• Долговечность — оцинкованное покрытие защищает от ржавчины даже при постоянной влажности
• Простота монтажа — стандартный крепеж, доступный на рынке
• Полная совместимость с другими элементами системы U5 Combitech — позволяет собирать сложные маршруты без адаптеров

Ограничения применения

• Не предназначен для вертикальной или наклонной прокладки — возможен срыв при нагрузке от воды или вибрации
• Не заменяет герметик или уплотнители — дополнительно не обеспечивает IP-защиту выше базового уровня
• Подходит только для ответвителей шириной 800 мм и радиусом R660 мм — несовместима с другими размерами
• Не рекомендовано применение в зонах с частыми ударными нагрузками — материал не рассчитан на механические повреждения

Примеры использования

• Закрытие Т-ответвителя в промышленном цехе с конвейерной линией
• Защита кабельной трассы на тепловой электростанции при наличии влаги и масляных брызг
• Монтаж в распределительном пункте с высокой запылённостью
• Обустройство кабельной трассы на открытом воздухе в регионах с суровым климатом

Практические советы

• Перед установкой проверьте, что ответвитель имеет точно такие же параметры — 800 мм ширина и R660 мм радиус. Несоответствие вызовет щели и потерю защиты.
• Используйте только указанный крепёж — СМ100600 и СМ010610. Альтернативные болты могут иметь другую длину или шаг резьбы, что приведёт к плохому прилеганию.
• При длительной эксплуатации в агрессивной среде периодически проверяйте состояние оцинковки — при появлении белого налёта (коррозии) протрите поверхность и нанесите антикоррозийный спрей.
• Не забудьте отключить питание перед работой с кабельной трассой — даже при отсутствии напряжения внутри крышки могут находиться провода под напряжением.
• Храните крышку в сухом месте до монтажа — влага на поверхности может оставить следы на оцинковке после установки.
