Крышка для отвода T-образ. осн.100 (80/100) KTD100 КМ LO1446 КМ-Профиль KTD100(80/100)

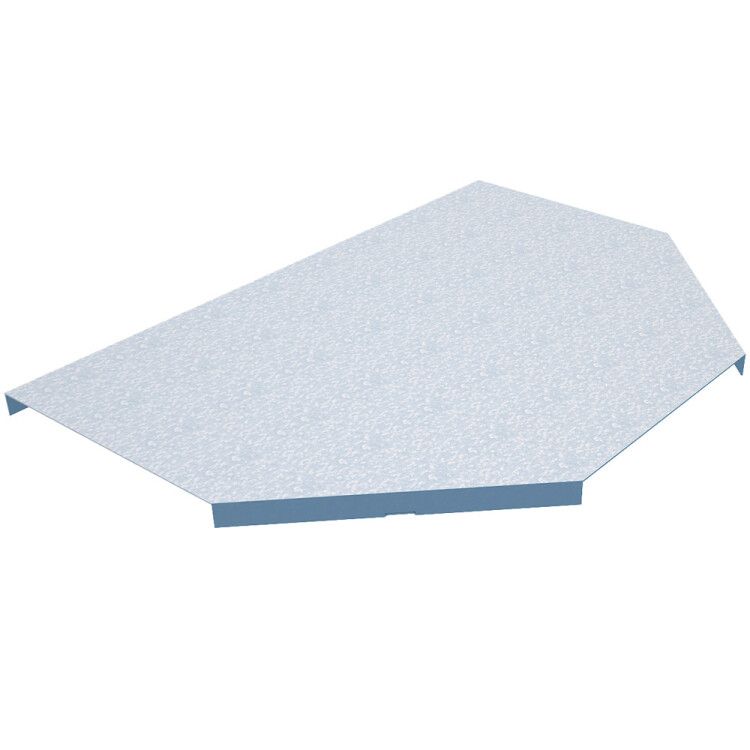

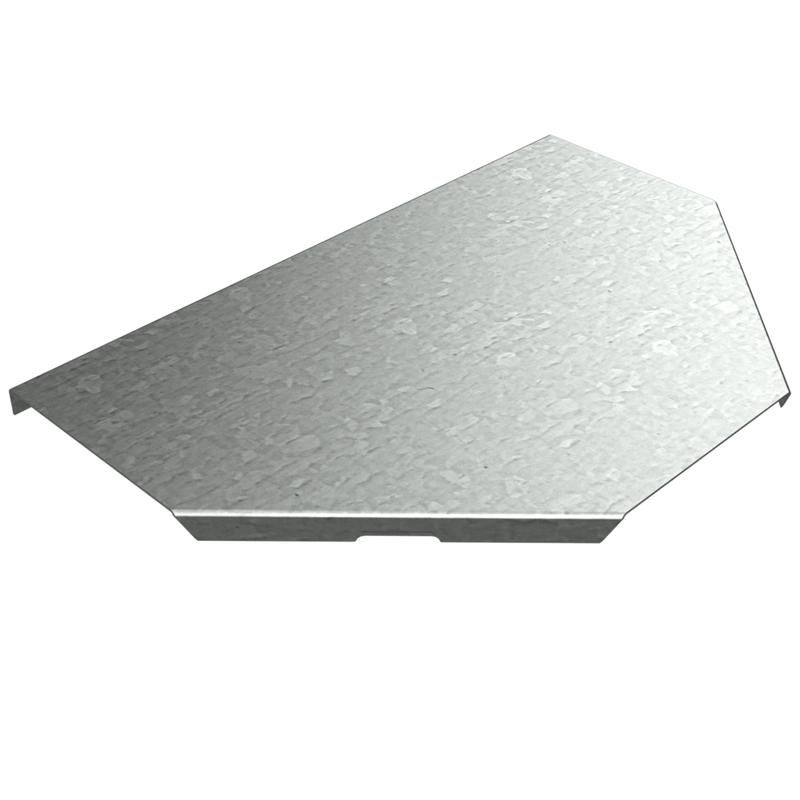

Крышка Т-образного отвода для кабельного лотка листового, 100 мм, горячее цинкование, КМ-профиль - элемент завершения системы кабельной трассы, обеспечивающий герметичное закрытие угловых переходов. Применяется в промышленных и коммерческих объектах с высокой нагрузкой на кабельную инфраструктуру. Артикулы ktd100(80/100) и lo1446 соответствуют одному изделию от бренда КМ-профиль.

Назначение и область применения

Крышка предназначена для закрытия Т-образного отвода в листовом кабельном лотке шириной 100 мм. Она защищает кабели от внешних воздействий: пыли, влаги, механических повреждений и случайного доступа. Подходит для установки в помещениях с повышенной влажностью, на производствах, в тоннелях, на элеваторах и в системах автоматизации. Используется там, где требуется надёжная изоляция кабельных трасс в местах изменения направления.

Технические характеристики

• Ширина: 100 мм - совместима с лотками того же размера
• Толщина материала: 0,8 мм - обеспечивает жесткость при минимальном весе
• Материал: сталь - прочный, долговечный базовый материал
• Покрытие: горячее цинкование - антикоррозийная защита, устойчивость к агрессивным средам
• Цвет: серый - единый визуальный стиль с другими элементами КМ-профиля
• Тип крепления: защелка - быстрый монтаж без инструментов
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от –50C до +40C, допускает влажность до 98%

Совместимость и монтаж

Крышка совместима исключительно с листовыми кабельными лотками КМ-профиль шириной 100 мм. Не подходит для профильных, перфорированных или других типов лотков. Монтаж осуществляется путём плотного вставления крышки в угол отвода до щелчка фиксации защелки. Для демонтажа достаточно слегка оттянуть край. Нет необходимости в сверлении, болтах или шурупах. Убедитесь, что лоток имеет правильную геометрию - деформация рамки препятствует защелкиванию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.15-97 (электроустановки зданий) и ГОСТ 15150-69 по климатическому исполнению. Горячее цинкование снижает риск возникновения электрохимической коррозии, что важно для безопасной работы в условиях возможного контакта с проводящими средами. Элемент не является токоведущим и не требует заземления.

Преимущества

• Быстрая установка благодаря защелочному механизму - экономит время при монтаже
• Высокая устойчивость к коррозии - срок службы более 15 лет даже в сырых помещениях
• Не требует обслуживания после установки
• Сохраняет целостность системы: предотвращает выпадение кабелей и попадание стороннего мусора
• Совпадает по цвету и форме со всей серией КМ-профиль - удобство комплектования

Ограничения применения

• Не применяется в условиях постоянного погружения в воду - IP-класс защиты не указан, поэтому не рассчитана на подводную эксплуатацию
• Не рекомендована для лотков с внутренними выступами или модифицированной формой - может не защелкнуться
• Не подходит для лотков шириной менее 80 мм или более 100 мм - точное соответствие размера обязательно
• Не используется в качестве несущего элемента - не выдерживает вес людей или оборудования

Примеры использования

• Закрытие Т-образного перехода между двумя горизонтальными участками лотка на производстве
• Финальное оформление кабельной трассы в цехе с частой мойкой оборудования
• Монтаж в распределительных пунктах на тепловых станциях
• Обустройство кабельных каналов в холодильных камерах (благодаря исполнению УХЛ3)

Практические советы

• Перед установкой проверьте, чтобы кромки лотка были ровными - искривления мешают защелкиванию
• При работе в пыльных средах периодически осматривайте замки - скопление пыли может затруднять открывание
• Если крышка не фиксируется, возможно, лоток был деформирован при перевозке - осторожно выправьте форму руками
• Для крупных проектов заказывайте сразу несколько единиц - запас нужен для замены при повреждении
• Артикул ktd100(80/100) и lo1446 - это один продукт; используйте любой из них при заказе
