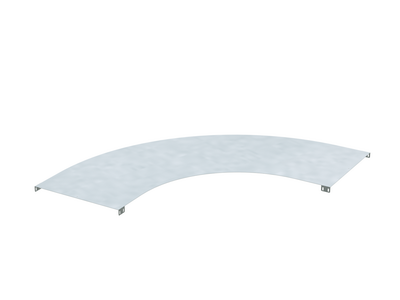

Крышка на угол 90 градусов основание 200мм R=660мм горячеоцинкованная - UKD602HDZ ДКС

Крышка на угол 90 градусов основание 200мм, R660мм, горячеоцинкованная от DKC (ДКС), артикул ukd602hdz, предназначена для герметичного закрывания угловых участков кабельных лотков системы U5 Combitech, защищая кабели от влаги, пыли и механических воздействий.

Назначение и область применения

Крышка на угол 90 градусов основание 200мм, R660мм, горячеоцинкованная используется для завершения угловых переходов в кабельных трассах, собранных из лотков системы U5 Combitech. Она предотвращает попадание воды, пыли, мусора и посторонних предметов внутрь лотка, сохраняя целостность кабелей. Применяется в помещениях и на открытых площадках — например, на промышленных объектах, в энергообъектах, на транспорте, где требуется надежная защита кабельных систем.

Технические характеристики

• Основание: 200 мм — соответствует ширине лотков системы U5 Combitech с этим параметром
• Радиус изгиба: R660 мм — обеспечивает плавный переход на 90° без перегиба кабелей
• Материал: сталь толщиной 1 мм — прочная, жесткая конструкция
• Покрытие: горячее цинкование — антикоррозийное гальванопокрытие методом погружения
• Цвет: серый — единообразный внешний вид с другими элементами системы
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 — допущено к использованию в умеренных, холодных и влажных климатических зонах
• Тип крепления: винтовое — через отверстия с использованием болта и гайки

Совместимость и монтаж

Крышка совместима исключительно с угловыми элементами системы U5 Combitech, имеющими основание 200 мм. Не подходит для лотков других размеров или сторонних производителей.

Для установки требуются:

• Болт М6×10 (артикул СМ010610)
• Гайка М6 (артикул СМ100600)

Фиксация осуществляется через заранее подготовленные отверстия в крышке и корпусе лотка. Перед монтажом необходимо выровнять поверхности, чтобы избежать щелей. Герметичность достигается плотным прилеганием, а не за счет уплотнителей — поэтому важно использовать правильную фурнитуру и затягивать крепеж равномерно.

Безопасность и стандарты

Изделие соответствует требованиям климатического исполнения по ГОСТ 15150 и рассчитано на длительную эксплуатацию в условиях повышенной влажности, температурных колебаний и агрессивной среды. Горячее цинкование обеспечивает соответствие нормам долговечности коррозионной стойкости.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию — срок службы до 30–50 лет даже во влажной среде
• Жесткая конструкция из стали 1 мм — не деформируется под нагрузкой и не прогибается при случайном контакте
• Совместимость с системой U5 Combitech — гарантия точного соединения и отсутствия зазоров
• Не требует специальных инструментов для монтажа — достаточно стандартного набора для крепежа М6

Ограничения применения

• Не предназначена для использования с лотками другого базового размера — например, 100 мм или 400 мм
• Не является герметичной в полном смысле — не заменяет IP-защиту; не рекомендовано для постоянного погружения в воду
• Не подходит для высоких температур выше +80°C — материал теряет прочность, а цинк начинает окисляться быстрее
• Запрещено применять в местах с химически активными парами (например, кислотные производства) без дополнительной защиты

Примеры использования

• Углы кабельных трасс на производственных линиях в пищевой промышленности
• Переходы между этажами в многоэтажных зданиях с высокой влажностью
• Наружные кабельные маршруты на складских комплексах и автозаправочных станциях
• Электроустановки в портовых зонах и на железнодорожных путях

Практические советы

• При заказе проверяйте, что основание вашего углового лотка точно 200 мм — расхождение даже в 5 мм сделает крышку непригодной
• Используйте только оригинальные крепежи СМ010610 и СМ100600 — другие болты могут иметь неверную резьбу или длину
• После монтажа проверьте, что крышка плотно прижата по всей длине — наличие люфта снижает защитные свойства
• Для обслуживания кабелей крышку можно легко демонтировать — открутите два болта и снимите её без повреждений
• При хранении держите изделие в сухом месте — хотя покрытие устойчиво, длительный контакт с водой перед установкой может вызвать белые пятна на цинке (не влияет на функциональность)
