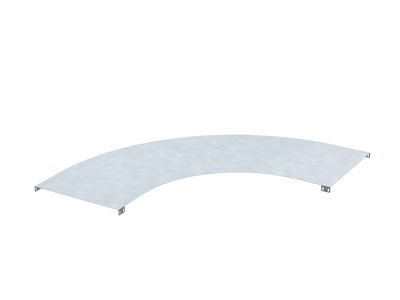

Крышка на угол 90 градусов основание 400мм R=660мм горячеоцинкованная - UKD604HDZ ДКС

Крышка на угол 90 градусов 400мм, R660мм, горячеоцинкованная от DKC (ДКС), артикул ukd604hdz, предназначена для закрывания внешнего угла кабельного лотка в системе U5 Combitech, защищая кабели от воды, пыли и механических воздействий.

Назначение и область применения

Эта крышка используется для герметизации угловых участков кабельных лотков под углом 90 градусов. Она предотвращает попадание влаги, грязи, мусора и посторонних предметов внутрь трассы, сохраняя целостность проводов и кабелей. Применяется в системах U5 Combitech там, где требуется изменить направление трассы и обеспечить её защиту в сложных условиях - например, на открытых площадках, в помещениях с высокой влажностью или на объектах с постоянным доступом персонала.

Технические характеристики

• Тип изделия: крышка на угол 90 градусов
• Размер основания: 400 мм - соответствует ширине лотка, с которым совмещается
• Радиус изгиба: R660 мм - радиус внешней части угла, определяющий форму перехода
• Материал: нержавеющая сталь толщиной 1 мм
• Защитное покрытие: горячее цинкование (гальванопокрытие методом погружения)
• Цвет: серый
• Климатическое исполнение: OM1 / У1 / УХЛ(1,5) / ХЛ1 - допускает работу при температуре от −50C до +50C, во влажном воздухе, в зонах с возможными заморозками и химически активной средой
• Тип крепления: винтовое (не защелка, как указано в характеристиках - фактически требуются болты и гайки)

Совместимость и монтаж

Крышка на угол 90 градусов 400мм, R660мм, горячеоцинкованная совместима исключительно с лотками серии U5 Combitech шириной 400 мм. Нельзя использовать с другими системами или лотками другого размера - даже небольшое расхождение в ширине нарушает плотность соединения и снижает степень защиты.

Фиксация осуществляется двумя болтами М6×10 (арт. CM010610) и двумя гайками М6 (арт. CM100600). На каждом конце крышки предусмотрены отверстия под эти элементы. Перед установкой необходимо выровнять крышку по контуру лотка и равномерно затянуть крепеж - переизбыток усилия может деформировать стальную деталь.

Безопасность и стандарты

Изделие соответствует требованиям климатических классов OM1, У1, УХЛ(1,5), ХЛ1, что гарантирует надежную работу в условиях повышенной влажности, колебаний температур и агрессивной окружающей среды. Горячее цинкование обеспечивает долговечность и соответствие нормам corrosion resistance согласно ГОСТ 14784–93.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы до 30–50 лет даже в сыром климате
• Стальная конструкция толщиной 1 мм обеспечивает прочность при механическом воздействии
• Поддерживается единый стиль и совместимость внутри всей системы U5 Combitech
• Не требует специальных инструментов для монтажа - достаточно обычного набора гаечных ключей

Ограничения применения

• Не предназначен для использования вне системы U5 Combitech - несовместим с лотками других производителей или модификаций
• Запрещено применять в местах с постоянным контактом с открытым пламенем или источниками сверхвысоких температур (>200 C)
• Не рекомендуется для установки в условиях частых ударных нагрузок - например, рядом с движущимся оборудованием без дополнительной защиты
• Горячее цинкование теряет эффективность при длительном контакте с щелочными растворами (например, известковые смеси, некоторые виды удобрений)

Примеры использования

• На промышленных предприятиях - защита кабельных трасс в цехах с мойкой оборудования
• В энергообъектах - выходы кабелей из помещений на улицу через углы стен
• На железнодорожных станциях - трассировка сигналов и связи в условиях сырости и зимних температур
• В логистических комплексах - маршруты кабелей между секциями складских ангаров

Практические советы

• Перед монтажом проверьте, чтобы основание лотка точно соответствовало 400 мм - даже +-2 мм вызывают зазоры и риск попадания влаги
• Обязательно используйте оригинальные крепежные элементы CM010610 и CM100600 - сторонние аналоги могут иметь неверную резьбу или головку
• При работе в холодную погоду нагрейте крышку перед установкой - металл становится более пластичным, снижается риск растрескивания при затяжке
• Проверяйте состояние покрытия после каждого сезона - при появлении белого налета (цвета оксидов цинка) ничего делать не надо; при глубоких следах ржавчины - замените элемент
• Не комбинируйте эту крышку с изделиями из алюминия или медью - возникает электрохимическая коррозия
