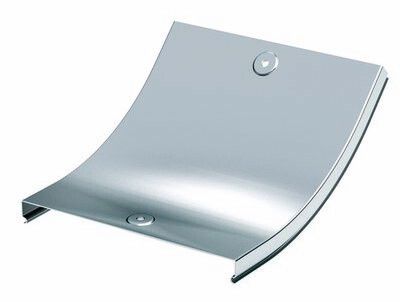

Крышка CS 45 на угол вертикальный внутр. град. осн.300 | 38225 DKC ДКС

Крышка для угла вертикального внутреннего 45 градусов основание 300мм CS 45, CS-45, DKC - элемент системы S5 Combitech, предназначенный для защиты кабельной трассы на внутренних вертикальных углах. Изделие обеспечивает герметичность, легкий доступ к кабелям и совместимо с оцинкованными лотками той же серии.

Назначение и область применения

Крышка CS 45 используется для закрытия вертикальных внутренних углов кабельных лотков под углом 45°. Она предотвращает попадание пыли, влаги и стороннего мусора внутрь трассы, сохраняя целостность проводов и кабелей. Применяется в системах распределения электроэнергии и связи в помещениях с повышенной запыленностью, сыростью или требованием к защищенности - например, на производствах, в подземных сооружениях, венткамерах и технических этажах зданий.

Технические характеристики

• Угол поворота: 45° - соответствует стандартному углу изгиба лотков S5 Combitech
• Габариты: ширина 300 мм, длина 167 мм - рассчитана на совмещение с базовым лотком 300 мм
• Материал: сталь оцинкованная, метод непрерывного холодного цинкования (Сендзимира)
• Толщина стенки: 0,6 мм - достаточна для жесткости при минимальном весе
• Защитное покрытие: горячее цинкование - устойчиво к коррозии даже при механических повреждениях
• Цвет: серый - единый цветовой ряд с другими элементами S5 Combitech
• Климатическое исполнение: УХЛ2 - допущена к использованию в помещениях с умеренным климатом, включая неотапливаемые зоны
• Огнестойкость: да - материал не поддерживает горение, не выделяет токсичных веществ при нагреве
• Тип крепления: защелкивание - фиксация без инструментов
• Шарнирное крепление: да - позволяет открывать крышку в одном направлении без демонтажа
• Совместимость с лотками: да - исключительно с лотками серии S5 Combitech

Совместимость и монтаж

Крышка CS 45 совместима только с лотками системы S5 Combitech. Монтируется на уже установленный вертикальный внутренний угол 45°. Защелкивающий механизм обеспечивает плотное прилегание без щелей. Шарнир позволяет открывать крышку одной рукой - достаточно потянуть за край, и она откроется до упора. Обратите внимание: установка возможна только после сборки самого угла и укладки кабелей. Нельзя использовать с лотками других серий или производителей - даже при совпадении размеров.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для кабельных систем в условиях эксплуатации с уровнем защиты IP44. Огнестойкость подтверждена материалом - сталь с оцинковкой не горит и не распространяет пламя. Сертификация по ГОСТ Р 50571 и IEC 61537 соблюдена через соответствие всей системы S5 Combitech.

Преимущества

• Простота монтажа - защелкивание без болтов и инструментов
• Обеспечение степени защиты IP44 - препятствует проникновению воды и пыли
• Долговечность - оцинковка Сендзимира устойчива к коррозии даже при царапинах
• Легкий доступ к кабелям - шарнир позволяет открывать крышку без полного снятия
• Эстетичный вид - однородный серый цвет с остальной системой

Ограничения применения

• Не применяется на внешних углах - только для внутренних 45°
• Не подходит для открытых площадок или улиц - климатическое исполнение УХЛ2 не предусматривает постоянное воздействие осадков
• Не совместима с перфорированными лотками - требуется использование неперфорированных моделей для достижения IP44
• Не предназначен для нагрузок выше массы кабелей - не является несущим элементом

Примеры использования

• Закрытие угла между двумя вертикальными участками лотка в машинном зале завода
• Переход от горизонтального лотка к вертикальному в техническом помещении серверной
• Формирование замкнутой трассы вокруг колонны в административном здании
• Сборка кабельной системы в подвале с высокой влажностью

Практические советы

• Перед монтажом проверьте, что лоток имеет неперфорированное дно - иначе защита IP44 не будет достигнута
• При необходимости частого обслуживания кабелей используйте эту крышку вместо глухих заглушек - шарнир экономит время
• Не используйте силовые инструменты для фиксации - защелки могут сломаться при чрезмерном усилии
• При хранении избегайте контакта с кислотами и солями - хотя оцинковка прочная, длительный контакт снижает срок службы
• Для комплектации трассы заказывайте все элементы из одной партии - цвет и толщина оцинковки могут немного отличаться между партиями
